Fabrication d'un outil roulements de la fusée

(3 avis)

Par Jeff

· 3426 vues

puce.gif  Fabrication d'un outil pour le réglage des roulements de la fusée de roue AV

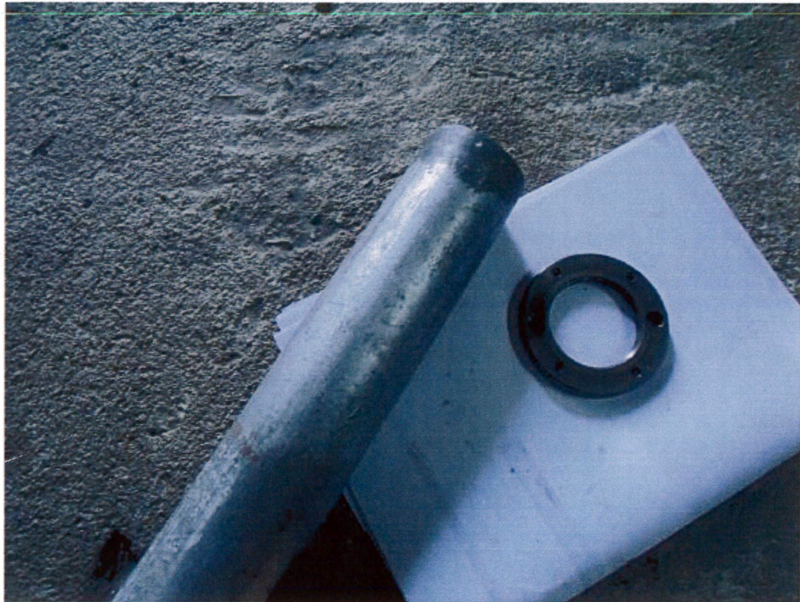

Un bout de tube de chauffage de diamètre 48 mm (assez proche du diamètre intérieur de l’écrou-bague de réglage) va servir de base.
Sa longueur est de 150 mm

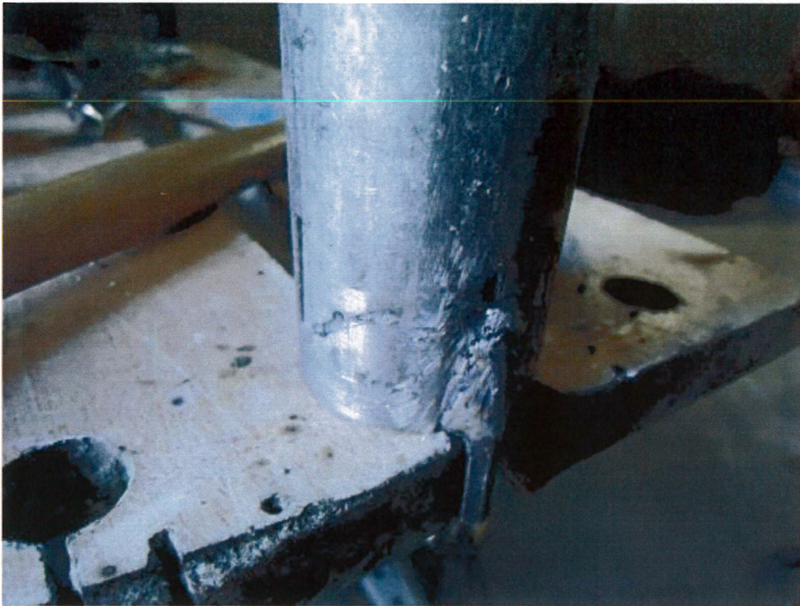

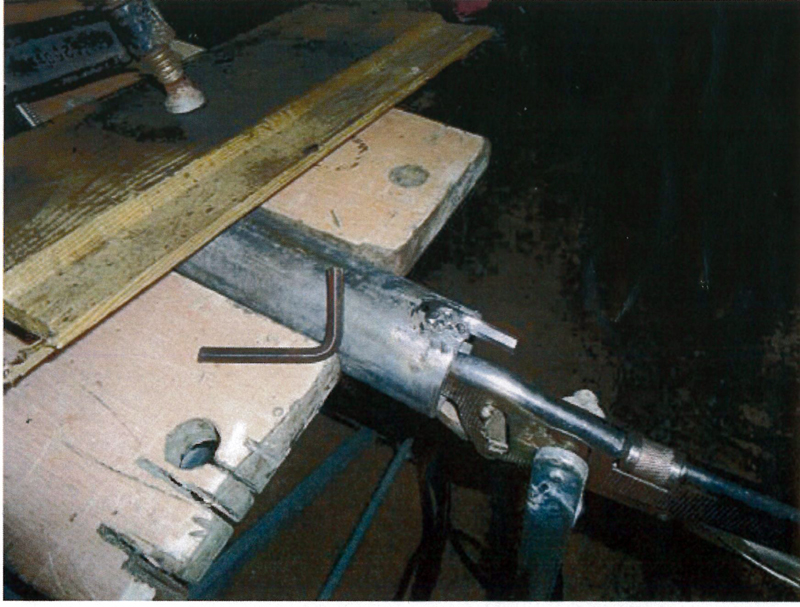

Le tube de diamètre 48 est coupé. Soudage du 1er ergot (fait avec une clé allen n° 7)

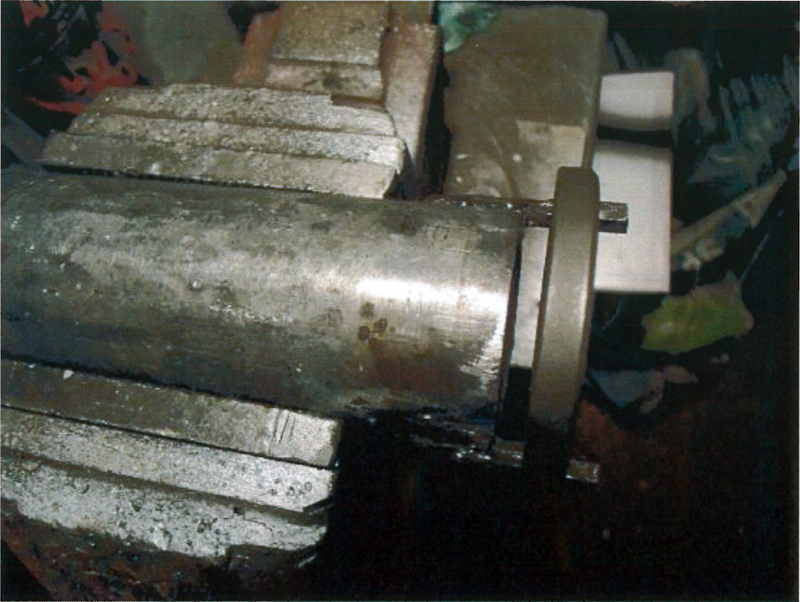

Les deux ergots soudés, il convient de les ajuster par rapport à la bague de serrage

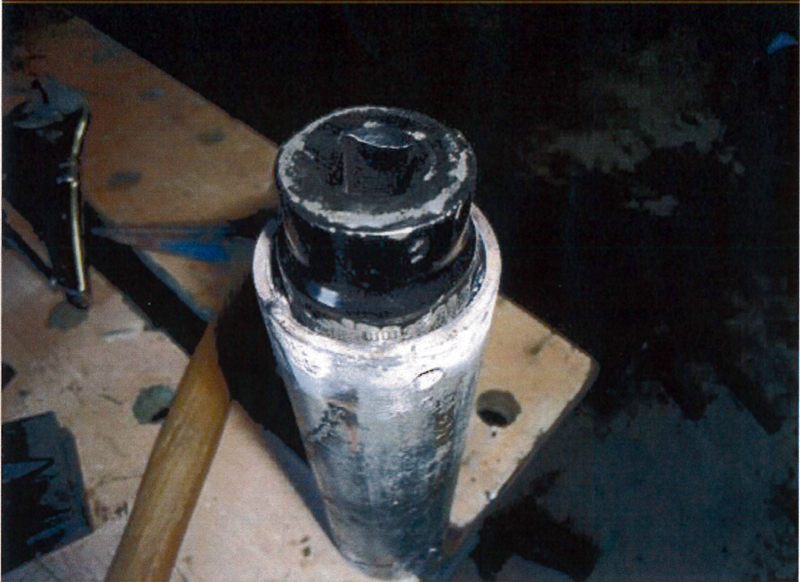

2ème phase : soudage de la douille d’entrainement (1/4 de pouce) à l’autre extrémité

Dans le cas présent son diamètre étant inférieur au diamètre du tube il faut réaliser un cordon de soudure pour la centrer par rapport au tube.

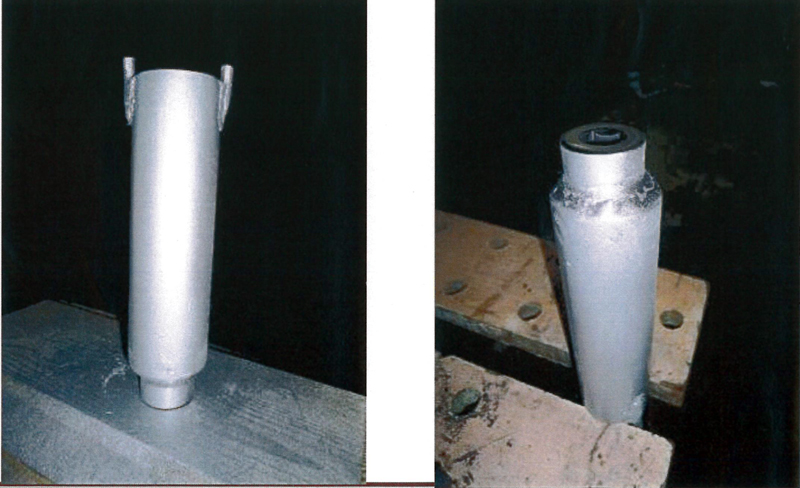

Outil terminé et peint!

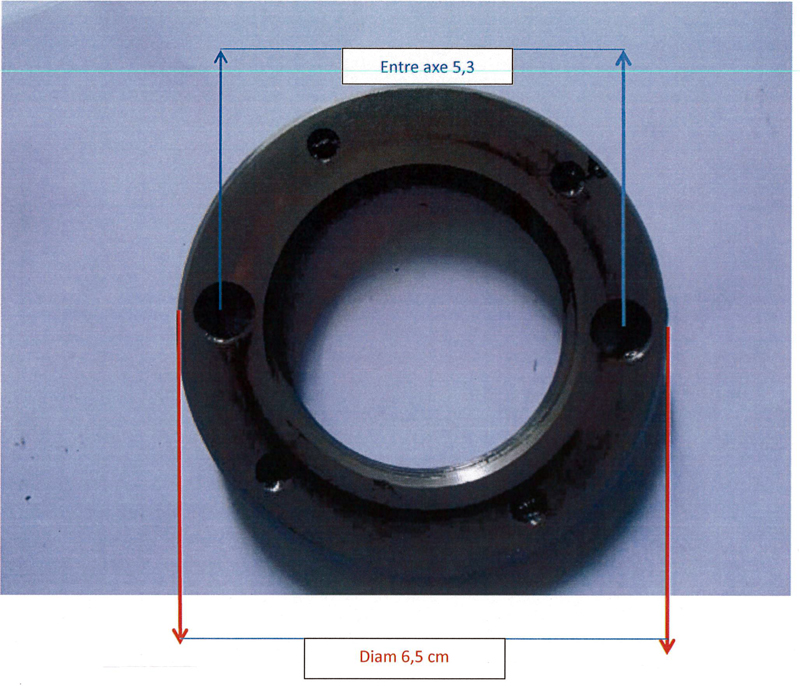

Détail de la bague-écrou qui bloque les roulements sur la fusée




(c) Radon61.
