  • Réservoir LRA de remplacement 146L

       (0 reviews)

    Jeff

    puce.gif Montage d'un réservoir LRA de 146 litres en remplacement de celui d'origine de 95 litres sur Patrol Y61



    Fabriqué en acier, la capacité des réservoirs de remplacement LRA est donnée à titre indicatif ( à plus ou moins 5 litres près ).

    Les caractéristiques de certains véhicules peuvent varier selon le pays d’origine, quelques adaptations peuvent être nécessaires pour monter certains réservoirs LRA.

    Premièrement dépose de la protection plastique

    IMG_20180301_182443 (Copier).jpg



    Après dépose de la protection plastique qui est tenue par des rivets en plastique, voila ce que l'on trouve

    Pour la dépose du réservoir il y a 6 vis (non représentées ici) qui tiennent le tout sur le châssis

    IMG_20180301_152152 (Copier).jpg

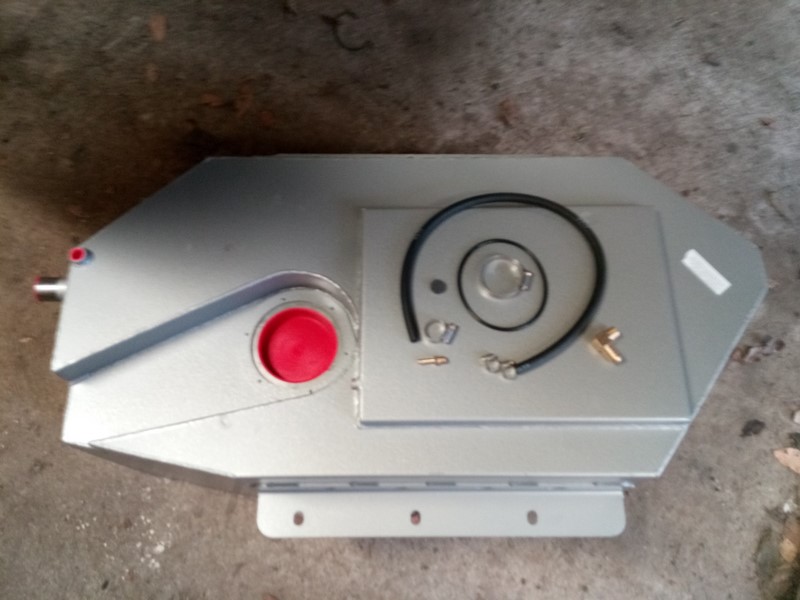

    Voici le réservoir avec toutes les pièces nécessaires au montage, aucune modif sur le châssis, il se monte en lieu et place de l'ancien

    IMG_20180301_171700 (Copier).jpg

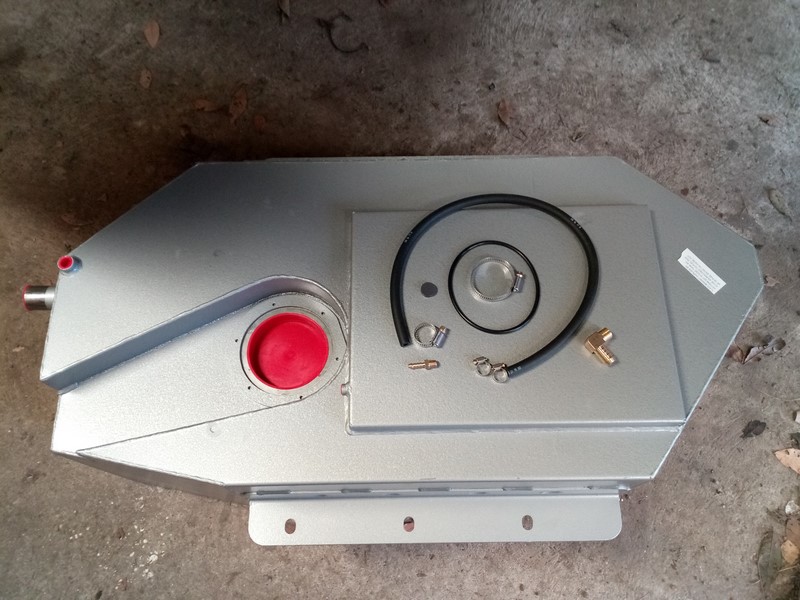

    La durite est de ma fourniture, le petit rond noir c'est un aimant qui va dans le réservoir, il sert à récupérer les éventuelles limailles présentes dans le carburant.

    IMG_20180301_171703 (Copier).jpg



    récupération de la jauge avec les vis pour l’installer sur le nouveau réservoir

    ne pas oublier de nettoyer les vis de fixation et surtout les graisser pour le remontage

    IMG_20180301_171723(1) (Copier).jpg

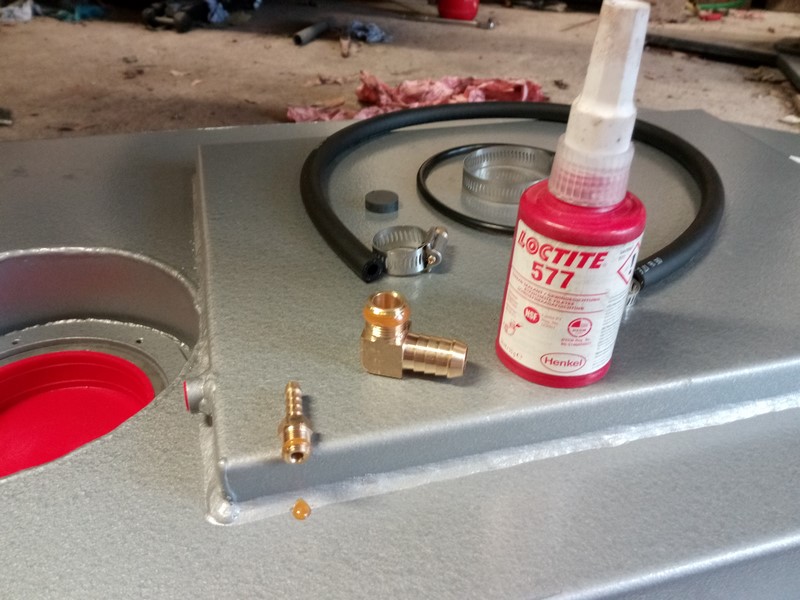

    montage des raccords à la colle pour une étanchéité parfaite,

    IMG_20180301_171903 (Copier).jpg



    Pour les colliers préférer des colliers de meilleure qualité, de ce type. Il en existe de plusieurs diamètres vendus à l'unité chez les bons revendeurs




    La jauge démontée

    IMG_20180301_171748(1) (Copier).jpg

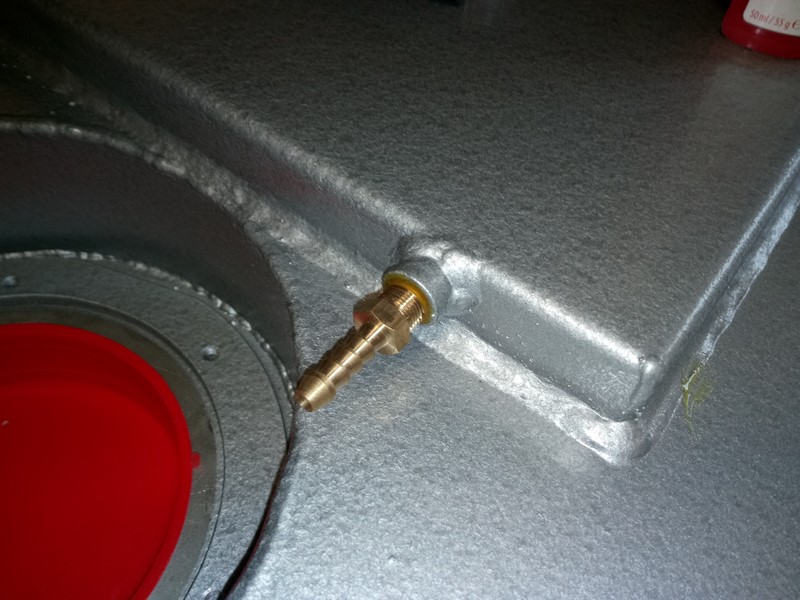

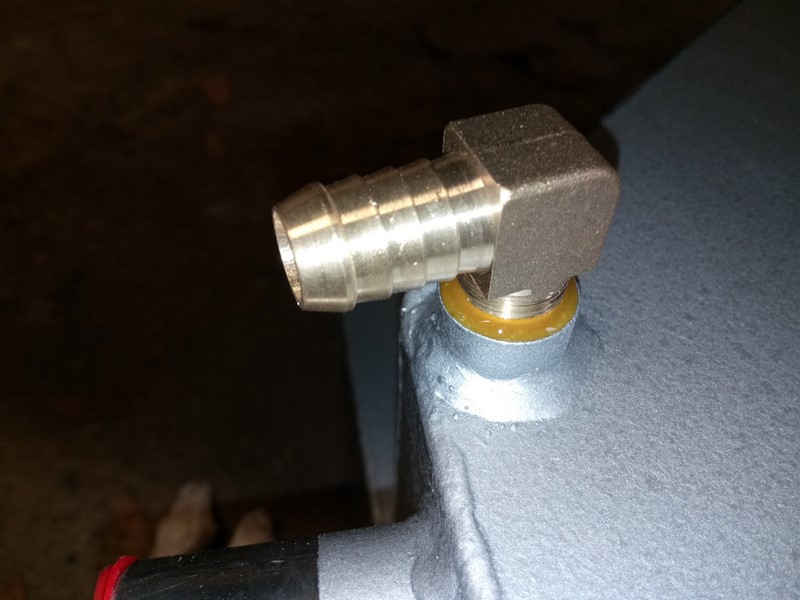

    Montage des raccords d’évents

    IMG_20180301_171958 (Copier).jpg

    IMG_20180301_172004 (Copier).jpg



    Pose du joint de jauge et insertion du petit aimant avant le montage de cette dernière, aucune modif sur la jauge elle se monte en plug and play

    IMG_20180301_172235 (Copier).jpg



    Un petit coup de peinture avant la présentation du réservoir

    IMG_20180301_174637(1) (Copier).jpg

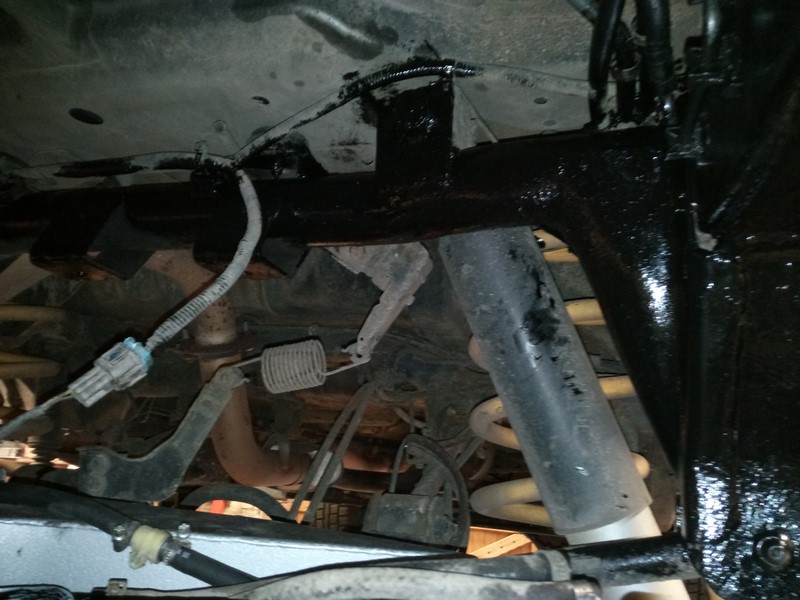

    On branche tout avant que ce ne soit inaccessible

    IMG_20180301_174644 (Copier).jpg

    IMG_20180301_174651(1) (Copier).jpg

    IMG_20180301_174701(1) (Copier).jpg

    IMG_20180301_175248 (Copier).jpg

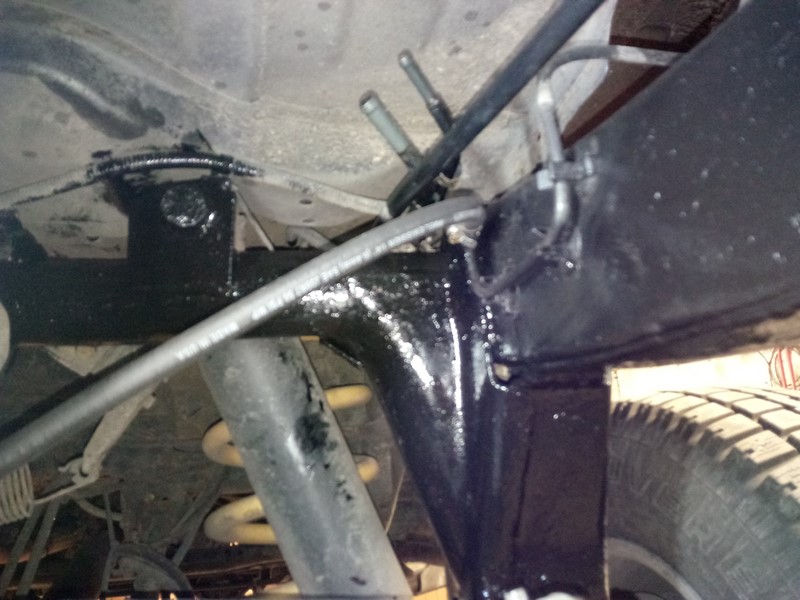

    Il faut couper la durite de remplissage car l'entrée du réservoir n'est pas au même endroit




    Repose de toutes les protections et c'est fini ! Et maintenant 145 litres de réserve et le sourire de votre pompiste lors du plein

    IMG_20180301_182443 (Copier).jpg

    (c) Fafalastuce.

    Edited by Jeff
