Trucs vrac - Coupe circuit treuil

(0 avis)
Jeff

Par Jeff (modifié)

· 1823 vues

puce.gif Coupe circuit treuil dans l'habitacle



Je me suis lancé cet après midi dans l'installation d'une commande à distance depuis l'habitacle
Pour actionner le coupe circuit.
Celui-ci coupe l'alimentation du treuil et est situé sous le capot, afin de ne pas rallonger le câble d'alimentation.
Le principe: un câble de frein de vélo et une gaine qui permettent de faire pivoter la commande du coupe circuit.

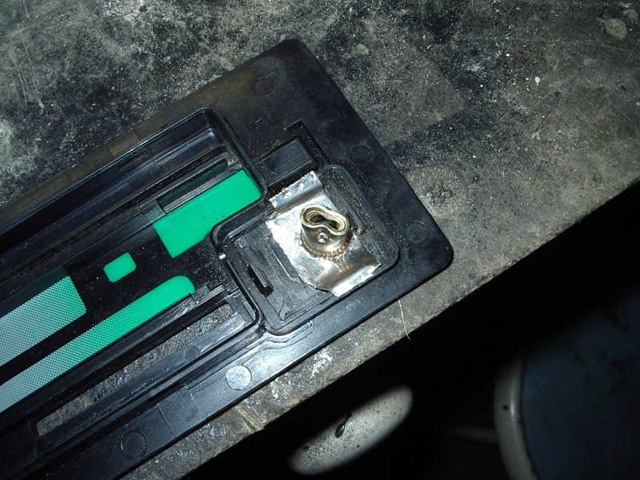

J'ai placé la commande au niveau du bouton de clim (que je n'ai pas), après avoir modifié le cache
Et fabriqué une petite pièce en inox pour éviter qu'il ne saute à la traction.
Puis mise en place d'un insert M6, donc le bout est écrasé après sertissage pour que la gaine ne passe pas au travers...

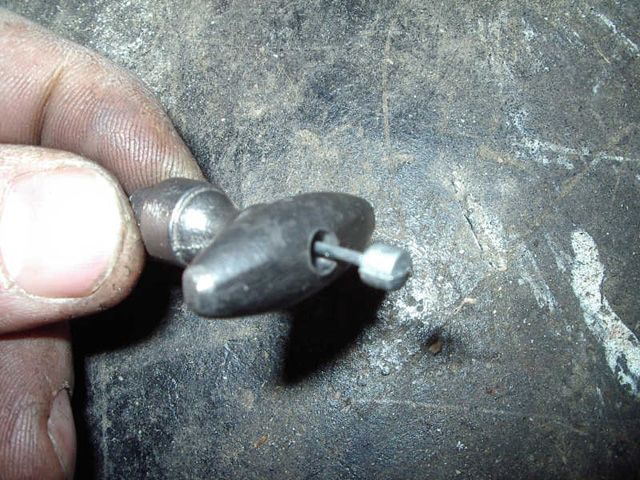

J'ai percé un bouton qui trainait de part en part, diam 2,5 mm et ensuite le logement pour la butée du câble ... Ca donne ça :


Sous le capot, une petite patte pour servir de butée à la gaine, et un ressort pour que le bouton de commande
reste bien rentré, même en position coupée...


Et au tableau de bord, ça donne ca :


Pour les inscriptions, je me suis fait graver une petite plaque, hauteur des lettres 4 mm et j'ai ensuite découpé et collé...
Comme ça au moins c'est clair. L'inter marqué in-out est la commande intérieure du treuil..

Voilà, simple, éfficace et rassurant !




(c) vavavoum74.
