puce.gif  Etriers et disques de freins arrière.



Vous pourrez vous servir de cette astuce pour changer vos plaquettes et vos disques.

Outillage :
1 Clef de 10
1 Clef de 12
1 Clef de 19
2 Vis de 8 * 30

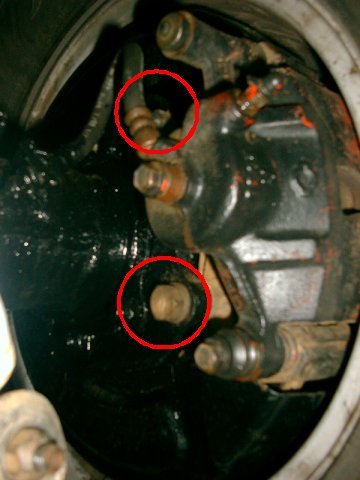

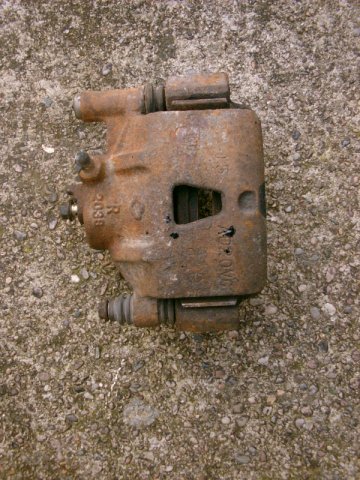

Tout d’abord à quoi ressemble un étrier :

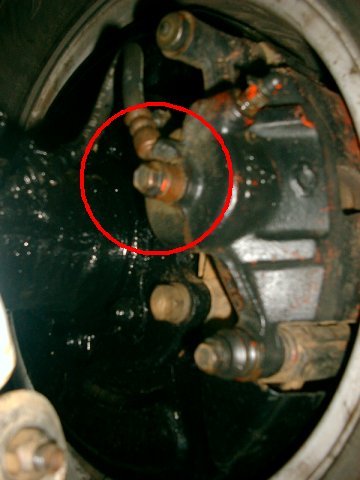

Pour démonter les étriers du pont, il faut dévisser la durite de frein. Clef de 12


Attention du liquide va couler.

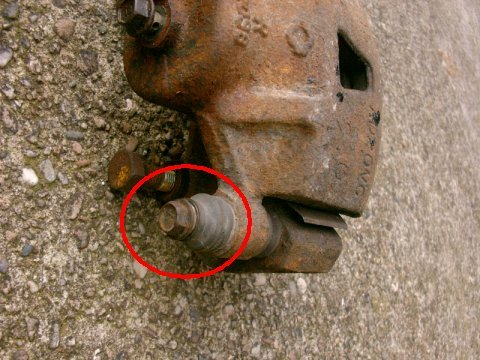

Dévisser la vis inférieure de l’étrier pour le faire basculer vers l’avant.

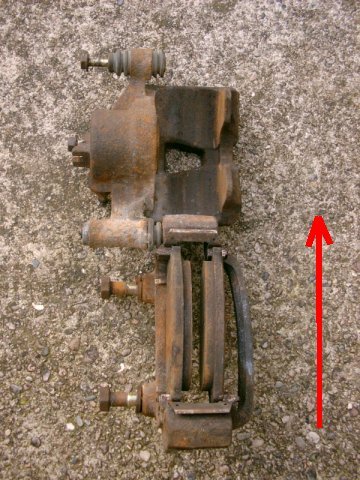

Faire pivoter l’étrier vers le haut.

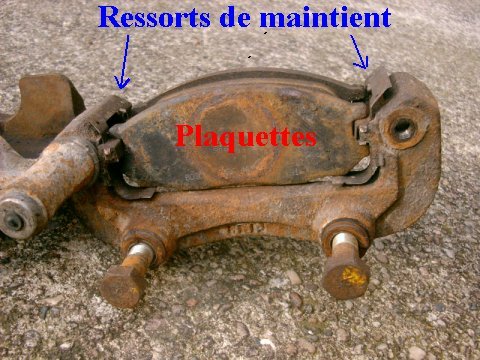

Déposer les plaquettes et faire attention de laisser les ressorts de maintien à leurs places.

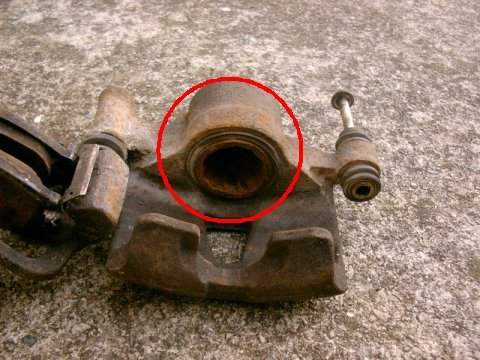

Repousser un peu le piston, utiliser une petite câle de bois (ou un petit serre joint) pour bien prendre
toute la surface du piston.
Pour ne pas le faire rentrer de travers ni endommager le soufflet.


(Car sinon avec les nouvelles plaquettes plus épaisses vous ne pourrez pas refermer l’étrier).

Maintenant pour ôter l’étrier du pont il vous faut la clef de 19, 2 boulons de chaque côté.

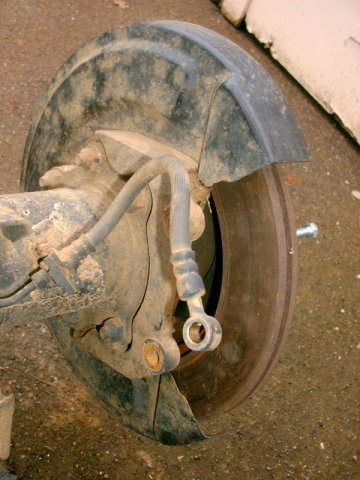

Retirer l’étrier.

En ce qui concerne le disque, pour son remplacement,


Une fois les étriers ôtés

Passer 2 vis de 8 dans les filetages prévus à cet effet pour les décoller.


Visser les 2 vis pratiquement en même temps pour ne pas mettre celui-ci de travers.

Voilà, remplacer le disque.

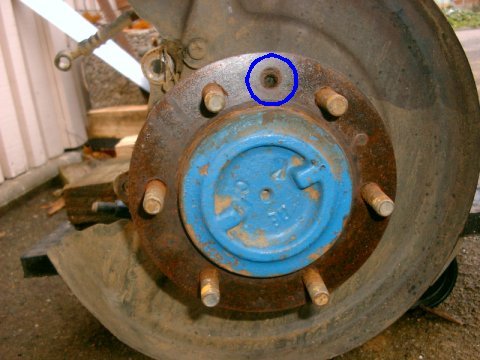

Attention celui-ci à une marque pour le remonter le rond bleu sur la photo du haut,
correspond au rond bleu sur cette photo sans le disque.


Remonter en sens inverse et passer à l’astuce Purge des freins



(c) Laurent.
