Comment réaliser un pare-chocs tube pour un Y60, avec le minimum de porte-à-faux...

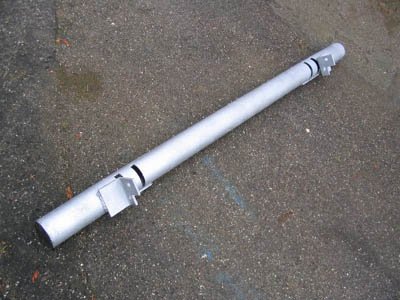

Voilà donc le pare choc tube.

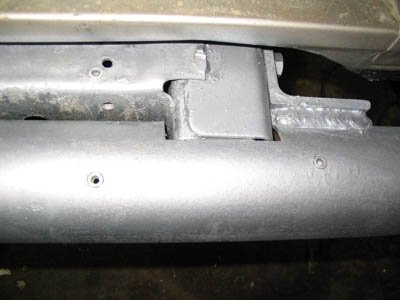

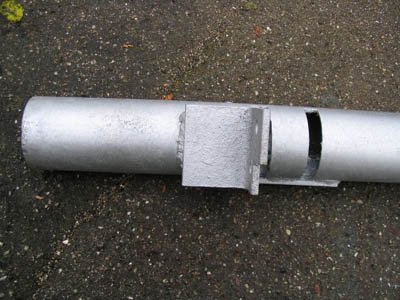

Les fentes permettent au tube de rentrer dans le châssis pour gagner l'angle de fuite.

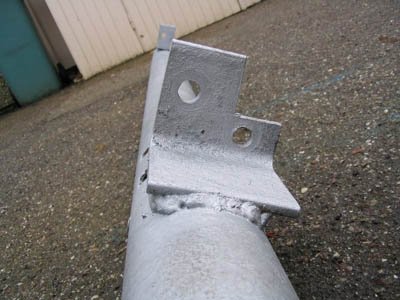

Les pattes de fixation.

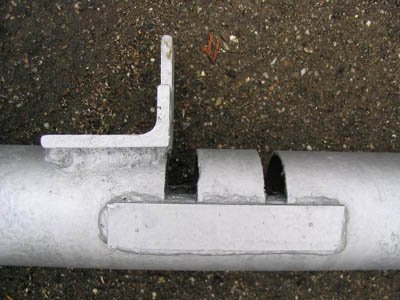

Comme j'ai fait des fentes, le tube est un peu fragilisé, est renforcé par des plats soudés.

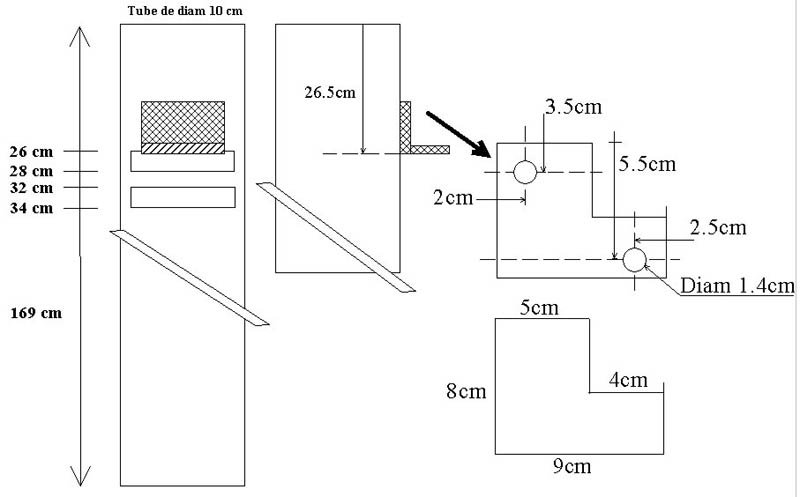

Le plan (je suis plus fort en mécanique qu'en dessin).
Le voilà monté.

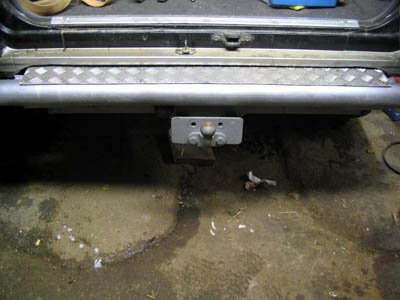

Pour la finition une petite plaque d'alu s'impose.

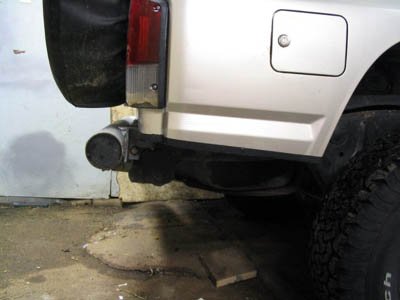

Une vue de coté.
Elle sera donc mise en oeuvre en toute connaissance de cause et sous l'entière responsabilité de celui qui la réalise.
La responsabilité du site ne saurait donc être engagée en aucun cas.
(c) Laurent.
