  • Trucs Y61 2.8 - Changement roulements de roues

       (0 reviews)

    Jeff

    puce.gif  Changement des roulements de roues




    On commence par démonter la roue !

    Mettre le moyeu automatique sur "LOCK"


    Démonter l'étrier de frein et son support


    Démonter le moyeu automatique


    On approche des roulements ...


    Démonter la petite bague qui serre le roulement avec un tournevis cruciforme


    Puis avec une clé à ergots dévisser la bague
    Notre partenaire vends cette clé Juste ici


    Sortir l'ensemble disque et roulements


    Si ça résiste prendre un extracteur !

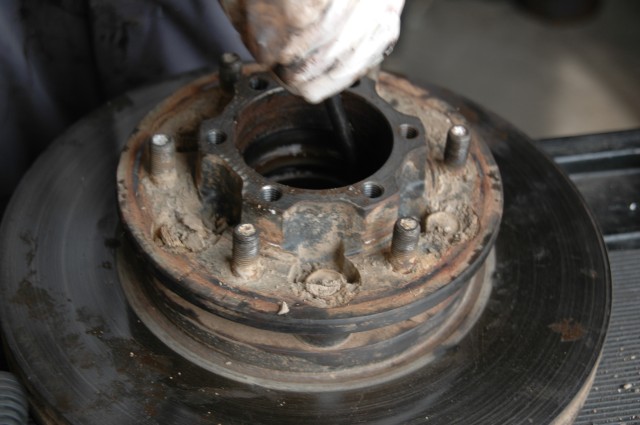

    Voilà l'ensemble est enlevé ...


    Voilà un des vieux roulement, bien usé à cause de l'eau et de la boue


    On continu l'opération ...


    Avec un peu de papier de verre poncé légèrement :


    Voilà les 2 roulements neufs avec leur cage


    Extraire les anciennes cages des roulements



    On met en place les nouvelles cages



    On met en place le premier roulement


    Avec une presse c'est l'idéal ... mais on peut le faire manuellement !


    On remet les pièces à l'arrière du disque


    Graisser les pièces :

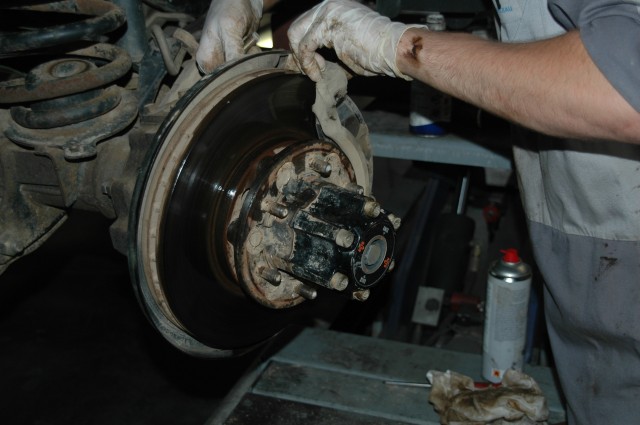

    On repositionne l'ensemble du disque, puis le deuxième roulement graissé


    On remet l'écrou de serrage devant le roulement, on le serre, avec le bon outil, à 20m.kg (200N.m) puis on desserre et on resserre à 0,3 - 0,5 m.kg (3 à 5 N.m).


    On remet la vis sur la bague


    On remet le moyeu automatique



    Attention à bien dégraisser le disque de frein !



    On remonte l'étrier de frein et son support


    Et enfin on remonte la roue sans oublier de remettre le moyeu automatique sur "AUTO"


    Reportage fait chez Nissan Espace 3 ... Merci à eux de m'avoir permis de faire des photos !


    Ci-dessous une vidéo explicative pour le graissage des roulements.

    Le manuel d'atelier préconise une graisse à usages multiples pour le graissage des roulements.

    Quelques documentations :

    1.png 2.png

    (c) Jeff.
