  • Trucs Y61 2.8 - Montage d’un boîtier Artechnology

       (1 review)

    Jeff

    puce.gif Montage d’un boîtier ARTECHNOLOGY sur Y61 TD6





    Voici le reportage du montage d’un boîtier ARTECHNOLOGY sur Y61 TD6

    Un jour le facteur sonne à votre porte est vous apporte ça :



    Présentation du produit avec la notice :
    Le boîtier miracle qui modifie les données de la pompe, une durite pour mesurer la dépression de commande de régulation du turbo
    Et la connectique pour brancher le tout.


    La connectique se trouve du coté droit de la pompe d’injection, prendre le gris en bas



    La prise femelle de la pompe se branche sur la mâle du faisceau et la prise mâle qui a été débranchée de la pompe
    Se branche sur la prise femelle du boîtier : on a donc inséré le câble Artechnologie dans le circuit





    Une fois le branchement effectué faire un support pour le boîtier et lui trouver une place à l'abri (sait-on jamais !)
    Réalisation de la bride de fixation du boitier




    Vissée sur un support d'une tuyauterie de la clim


    Pendant que la peinture du support sèche, vous pouvez vous occuper du branchement de la durite de dépression

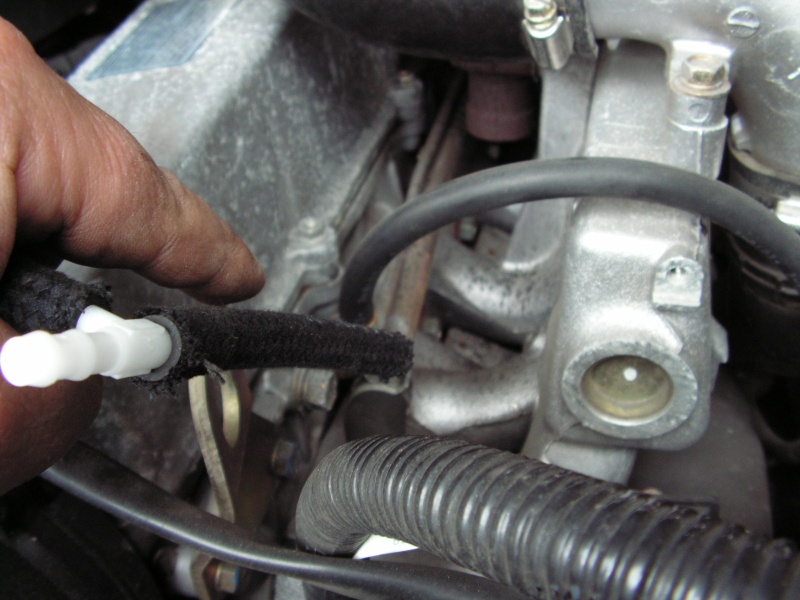

    Débrancher la durite souple du tube rigide (celle qui va à la waste-gate) :


    Placer la durite livrée avec le boîtier


    Et reconnecter la durite d'origine sur le T (compris dans le kit)


    Et le tour est joué


    Après séchage de la peinture de la bride, coller des petits bouts de mousse pour une protection de la boite noire

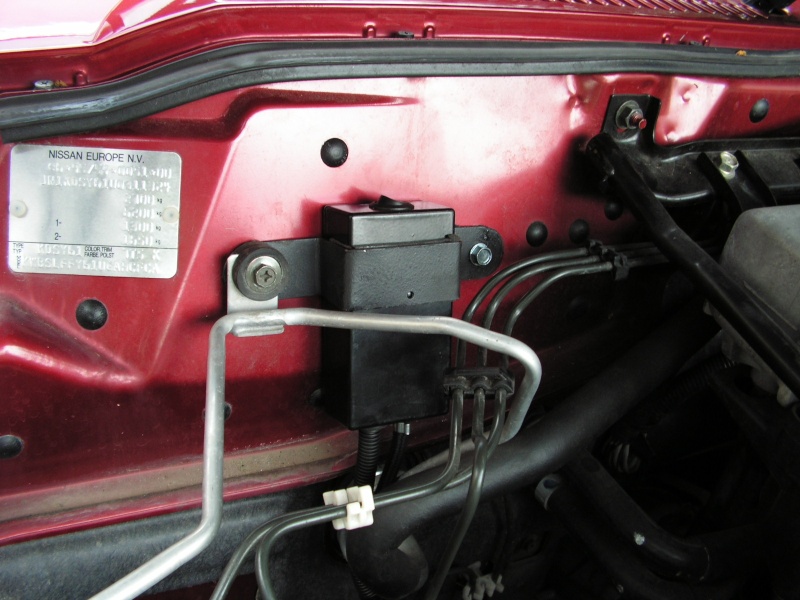

    Enfin le boîtier trouve sa nouvelle place à l'abri sous le joint du capot



    La suite ..... ce n'est que du bonheur : vous ne reconnaîtrez plus votre troll ... Le couple est là et bien là

    C'est vrai qu'il ne faudrait que dix minutes pour monter la boite magique,
    Mais j'ai passé 3 heures avec les essais et je suis très content

    Merci à mon frère et à www.Patrol-Gr.net

    . Avertissement .

    Cette modification sur votre véhicule entraîne de facto sa non-conformité au type mine homologué par le constructeur.
    Elle sera donc mise en oeuvre en toute connaissance de cause et sous l'entière responsabilité de celui qui la réalise.
    La responsabilité du site ne saurait donc être engagée en aucun cas.



    (c) FREDD16.
