  • Trucs Y61 2.8 - Ordinateur embarqué Patrol Y61

       (0 reviews)

    Jeff

    puce.gif  Reportage sur un ordinateur que j'ai monté dans mon Patrol Y61





    Ce PC est compact de par ses dimensions mais a des performances plus élevées que certains PC de bureau !
    Tout d'abord voici la configuration :

    AOpen i945GTt-VFA (carte mère)
    Intel® Core Duo T2300E (processeur)
    G.Skill SO-DIMM DDR2 1 Go PC5400 SA (mémoire vive)
    Seagate Barracuda 7200.10 SATA - 250 Go - 16 Mo (disque dur)
    Pioneer DVR-112D OEM, noir (graveur DVD)
    Silverstone Lascala LC06B (boitier)
    Microsoft Télécommande pour Windows Media Center (... )
    Kit anti-vibrations (assortiment de silent-bloc pour disque dur, ventilos et lecteurs ...)
    Filtre aluminium 8 cm (grille pour le processeur)
    Alimentation 12 volts DC/ 19 volts DC pour la carte mère.
    Ecran 7" format Din (format autoradio)
    Récepteur GPS/USB (CTFGPS-1 USB GPS Maus (Sony GA-4 chipset)
    Clavier (Qwerty) prévu à la base pour une PS2.
    Alimentation 12V continu vers 19V continu pour le PC.

    Système raccordé à l'ampli de la voiture pour la musique.

    Voila déjà pour la config, autant dire que tout ce que j'ai mis dans le pc tourne sans le faire trop réfléchir.
    D'ailleurs au niveau des applications :
    Windows XP media center.
    Bayo photoexplorer 3D
    Apple Itunes (pour la musique)
    Nero 7 (gravage)
    Et quelques babioles ...

    Maintenant on passe à la pratique.
    Comment monter un PC avec un disque dur non endurci, dans un 4x4 qui va prendre quelques G d'accélération lors des chocs,
    ce PC devra bien entendu ne pas être gros et être alimenté en 12V continu.


    Voici le boitier avant assemblage des pièces


    On fixe d'abord le disque dur, pour cela il existe un kit pas mal constitué de vis et rondelles en caoutchouc


    On pose les rondelles en caoutchouc (il faut repercer plus gros sinon ça ne passe pas)


    On visse le disque sur le support


    Déjà avec ça il subira moins de vibrations
    Mais comme j'aime bien abuser j'ai rajouté des rondelles en néoprène sur le support du disque qui va se fixer sur le boitier.


    On met donc en place le disque et son support dans le boitier


    On fixe le graveur, il a des entretoises en néoprène pour légèrement amortir les chocs !
    (de toute manière il ne sert qu'à l'arrêt pour charger des logiciels ou graver des CD/DVD)


    Pour éviter d'alourdir (lol) je n'ai pas monté le cache de finition en alu,
    qui de toute manière, au final, risquait de gêner, car le lecteur à l'ouverture passe très près du plancher ...


    On assemble la carte mère et tous les câbles. Sur la photo on ne le voit pas, mais il a été ajouté par la suite une baie USB
    (2 ports de plus) et une baie avec un réglage de la vitesse des ventilos et un inter pour les couper
    (en hiver les ventilos sont coupés, ça évite de bouffer de la poussière pour rien)


    Bon ensuite il faut un peu de ventilation, et vu que la poussière dans le sud est légion il faut protéger ...
    A l'origine ce sont des trous tout bête, en plus ils ne sont pas en face du ventilo du processeur ...


    Donc on va poser cette grille à la place, qui est plus grosse


    Une petite découpe (le boitier est en alu, c'est très facile) et on fixe la grille


    La grille a un joint en néoprène tout autour pour qu'elle plaque bien au boitier


    Pour les aérations latérales j'ai mis une sorte de mousse, ressemblant un peu à celle des filtres de hotte de cuisine


    Ensuite, je n'ai pas les photos, j'ai fixé de chaque coté du boitier à l'intérieur 4 petits ventilos de 4cm afin de brasser l'air chaud du boitier,
    car il est très compact et la température à l'intérieur monte rapidement
    (le disque dur est sous la carte mère, donc les composants de la carte mère chauffent encore plus ...)

    Ensuite on vire les pieds d'origine, qui ne serviront pas


    Et on pose 4 silent-blocs industriels de petit diamètre


    Mais ça ne suffit pas : silent-blocs trop rigides et absorption des vibrations que dans un sens ...
    alors on fait les supports qui se fixent sur la caisse, montés sur silent-blocs encore plus souples et avec de la ferraille souple.
    Ce n'est pas beau, mais ça ne se voit pas et c'est efficace.
    Ca c'est pour un coté...


    Ca c'est l'autre coté, ce sont des élastomères, récupérés dans une fourche de VTT, ils seront remplacés par la suite,
    c'était trop vieux et ça n'a pas apprécié le perçage, ils ont explosé ...


    Vu d'ensemble


    Alors explication sur comment fixer le boitier la-dessus.
    D'un coté les silent-blocs sont boulonnés sur le fer plat, de l'autre les tiges des silent-blocs rentrent dans l'élastomère,
    cela permet au boitier de n'avoir aucune liaison rigide avec la caisse.
    Quand on tape sur le boitier ça se comporte comme un flan : ça bouge dans tous les sens

    Voici les supports qui remplacent les élastomères.
    Ce sont des morceaux de caoutchouc, qui proviennent de plaques anti-vibratiles pour machines
    (ce sont des copeaux de caoutchouc agglomérés) très efficace pour les vibrations et le bruit.

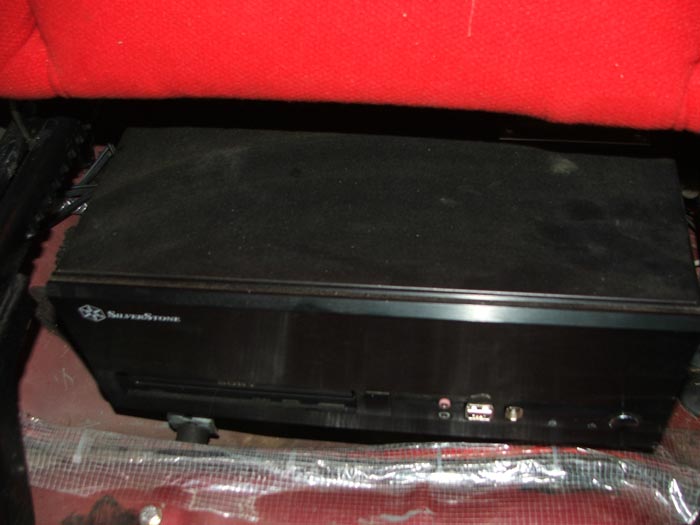

    Vue du boitier une fois en place, vue des places arrière


    Vu du boiter face arrière, il y a un peu de monde


    Autre vue ... Ne faites pas attention à la poussière, la femme de ménage est en grève !


    Ca passe au plus près, et je me suis bien fait ** pour arriver à ce que le siège ne frotte pas sur le boitier lorsqu'il bouge
    Le montage doit être faisable avec la moquette, mais ça ne doit pas être super fun à réaliser

    Ensuite y a l'écran, il est sensitif, CAD que l'on peut travailler dessus.
    La photo est celle de l'ancienne m** que j'avais acheté sur Ebay (250€ passés à la poubelle au bout de 3 mois),
    j'en ai racheté un par la suite à 280€ mais de marque "réputée" car vendu par des sociétés spécialisées dans ce genre de produit.
    Il marche nickel pour le moment.


    Ensuite les éléments qui vont bien
    Un petit clavier, acheté chez Cartft, mais bon à la base c'est un clavier qui se monte sur ... les manettes de Playstation
    Au dessus du clavier sur la photo c'est un port USB avec un bouchon attaché à une chainette,
    il est IP57 CAD qu'il résiste aux projections d'eau et aux chocs


    Les câbles USB de ces 2 éléments ont été coupés et ou rallongés à la bonne longueur.

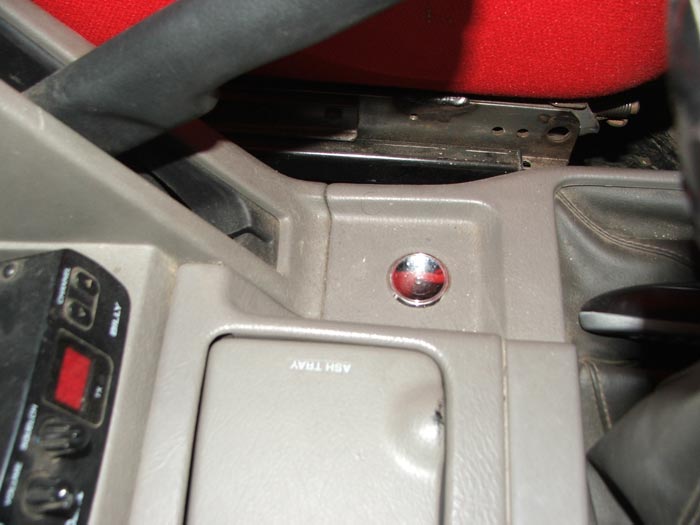

    Ensuite pour démarrer le PC un bouton déporté a été posé, (je vous laisse deviner la provenance de ce bouton), inox anti-vandale


    Ensuite à coté du boitier de réglage de pression du turbo il y a ce truc



    C'est le récepteur de la télécommande Windows. Ca permet de piloter le PC, réglage du volume de la musique ...

    Voila, ensuite dans les inters rouge sous l'écran j'en ai un pour couper l'alimentation 19/12V
    car cette carte mère consomme même courant coupé et me vide la batterie accessoires

    Pour résumer : config géniale, aucun problème depuis presque un an, même pas un petit plantage digne de Windows, rien ...
    Il faut dire que le truc n'a pas d'antivirus, ni de connexion internet, donc pas de risque d'instabilité à cause de me**es ramassées,
    de plus un Windows sans mise à jour est quand même un truc qui marche mieux qu'avec toutes leurs améliorations de stabilité.

    Le budget maintenant.
    Donc le PC il y a un an m'a couté sans l'écran moins de 1000€ (850€ environ)
    On doit pouvoir actuellement économiser en faisant la même config encore au moins 100€
    (les processeurs baissent au fur et à mesure de la sortie des nouveaux)
    Pour l'écran en dehors du faux pas du premier c'est 300€ de plus environ,
    on peut en avoir de moins cher mais non sensitifs ce qui, à mon avis, est quand même bien utile
    La config complète avec tous les accessoires et divers câbles revient à environ 1300€,
    mais en faisant un truc moins puissant on doit arriver à moins de 1000€ avec écran et tout le reste...




    (c) Le nain.




    Edited by Jeff
