Trucs Y61 3.0 - Installation d'un treuil sur ARB

(0 avis)
Jeff

Par Jeff (modifié)

· 2316 vues

puce.gif  Patrol Y61 avec pare-chocs ARB : Installation d'un treuil

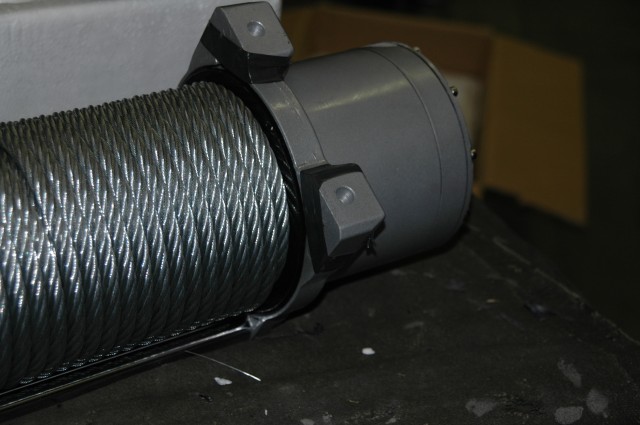

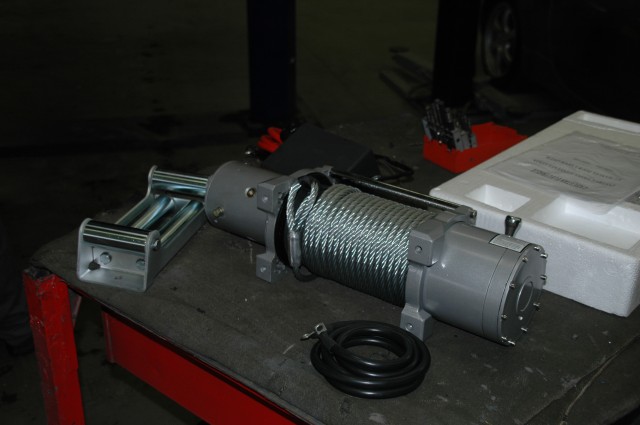

C'est un treuil 5.4 T avec commande filaire et télécommande à distance

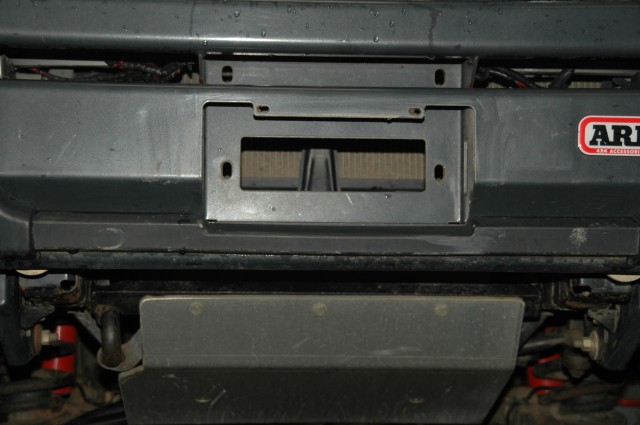

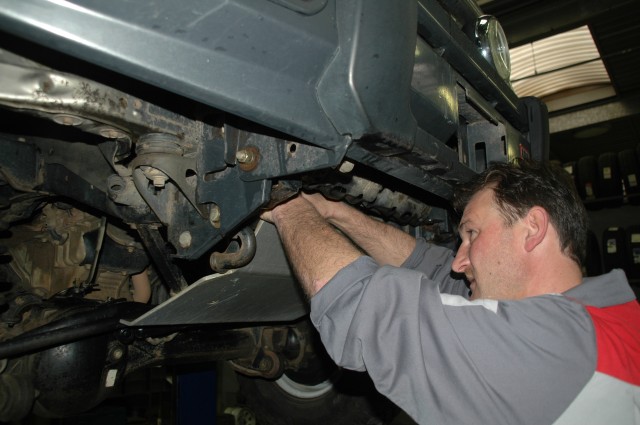

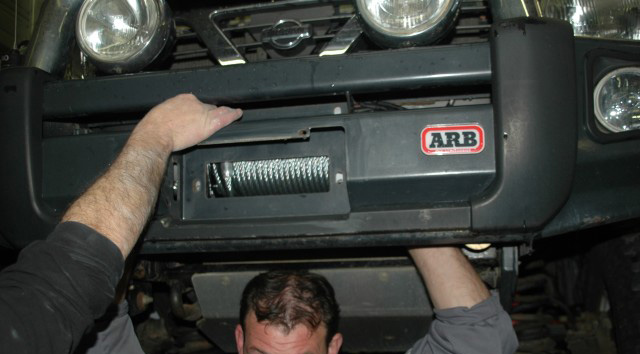

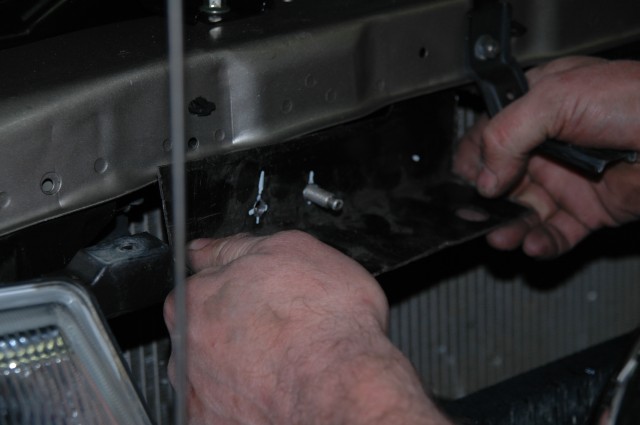

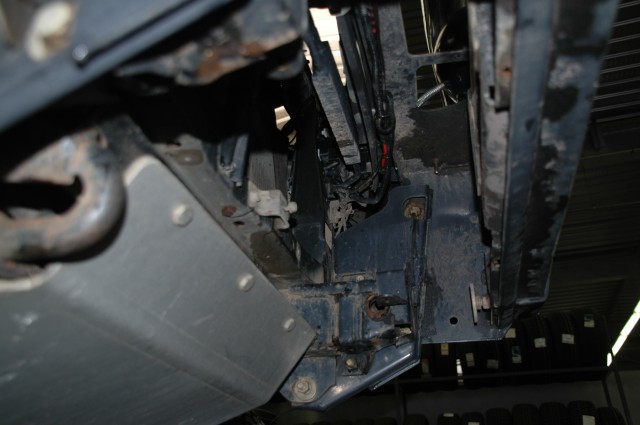

Il faut commencer par enlever la plaque d'immatriculation et la plaque de protection sous l'ARB pour y voir plus clair

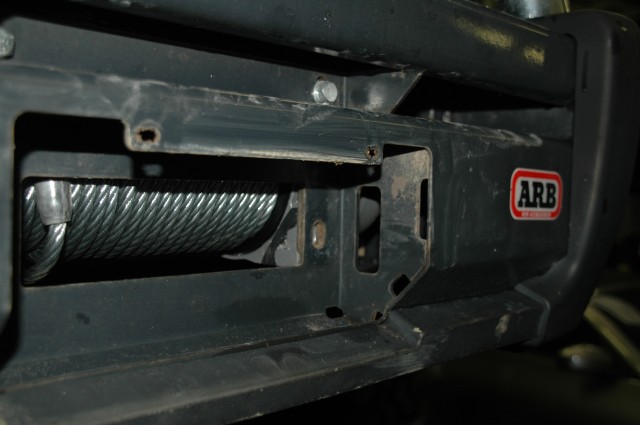

L'emplacement pour le guide câble

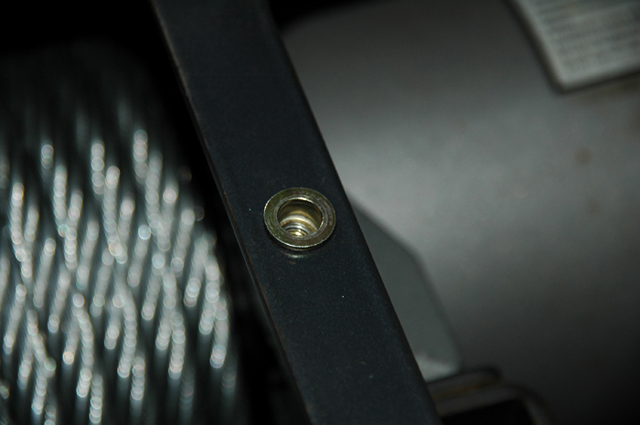

Placez les écrous et rondelles frein dans le logement du treuil et mettez un bout de « chaterton » autour de chacun pour éviter qu'ils ne tombent !

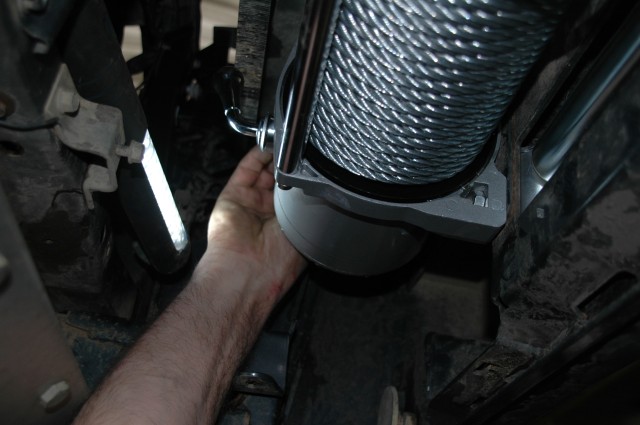

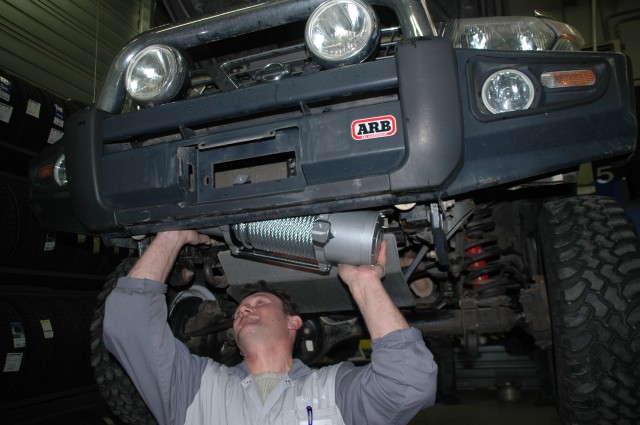

Placez le treuil à son emplacement et demander de l'aide pour fixer les vis depuis le haut (attention c'est lourd)

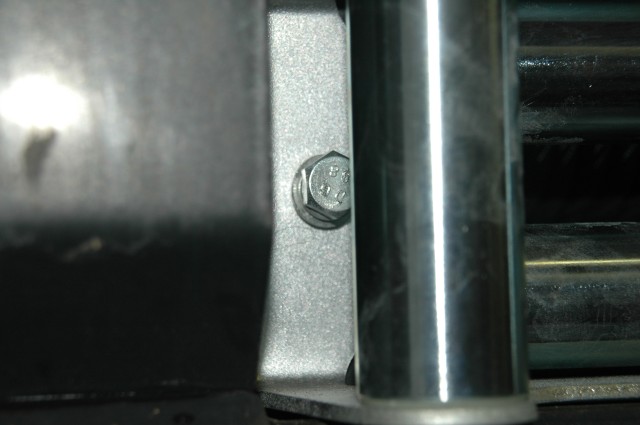

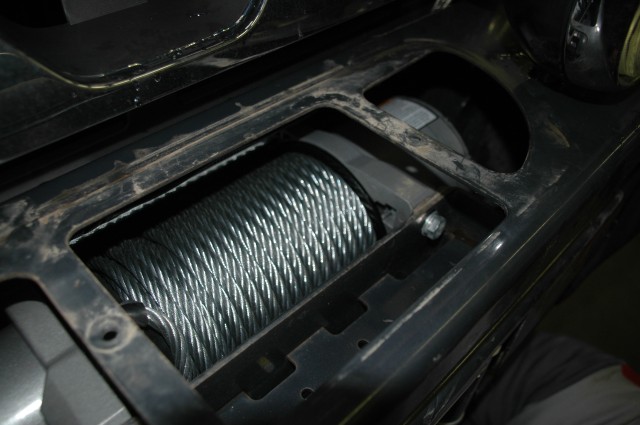

Vous pouvez bloquer les vis du haut

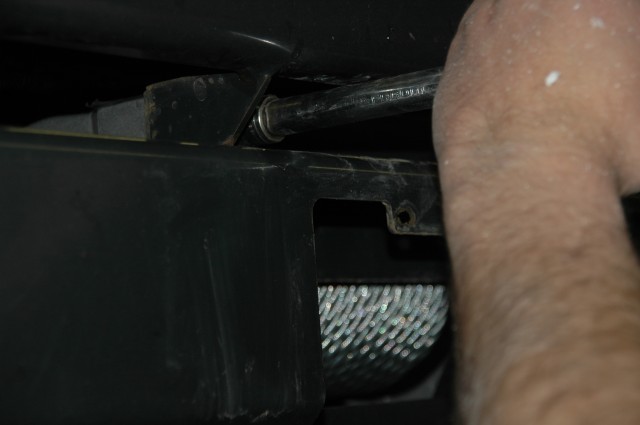

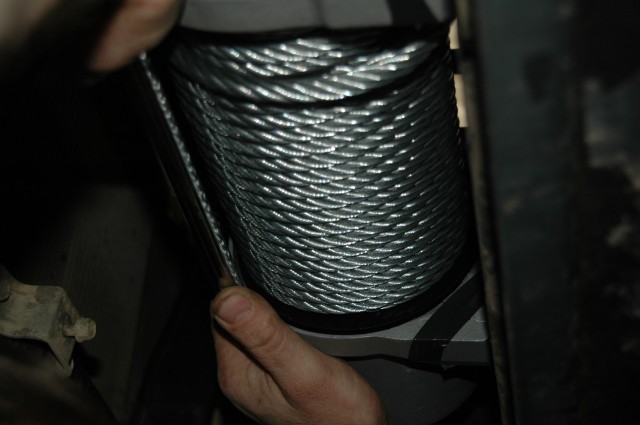

Fixez le guide câble avec les deux vis du bas qui fixent le treuil

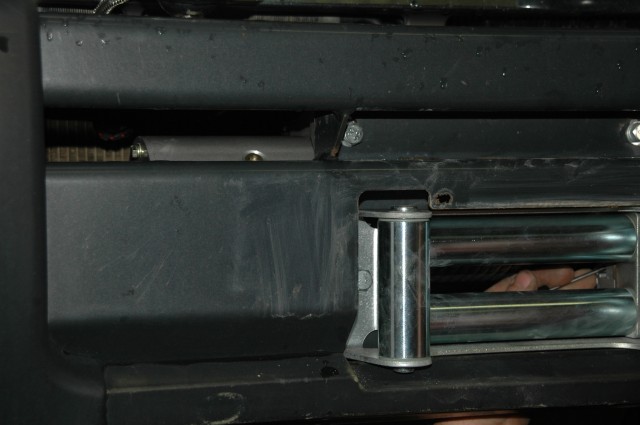

Le treuil est en place ainsi que le guide-câble fixés par quatre vis en tout

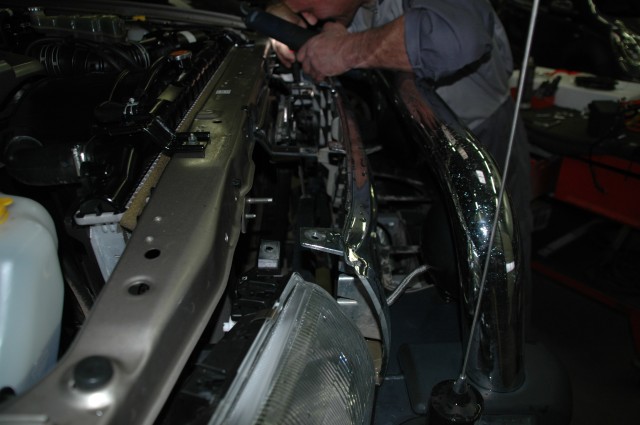

Démontez la calandre pour avoir de la place



On s'occupe maintenant de la partie câbles et boitier de commande
Le boitier de commandes sera placé derrière la calandre sur un support en métal fait sur mesure.
Sur ce support il y aura en façade, juste derrière la calandre, la prise pour brancher la commande filaire
Et un coupe-circuit, tout ça accessible sans ouvrir le capot.
Il vous faudra donc rallonger les fils pour la prise des commandes




Le support a été fait avec des supports de pare-chocs de Pathfinder ...
Mais peu importe la ferraille disponible, il faut du fer plat (à angle droit si possible) ou de la cornière

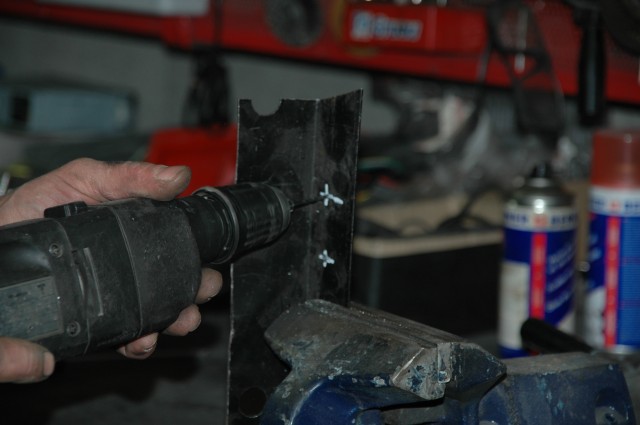

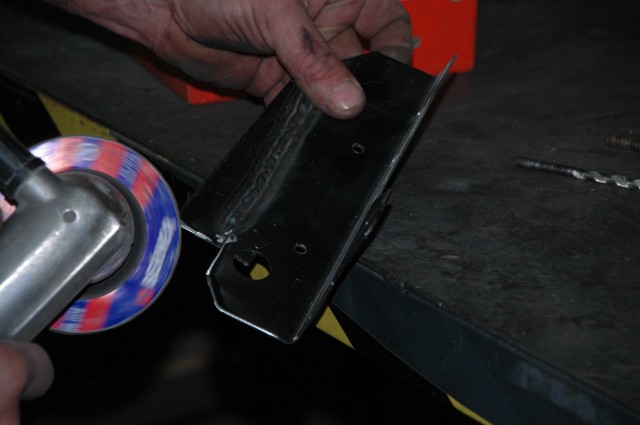

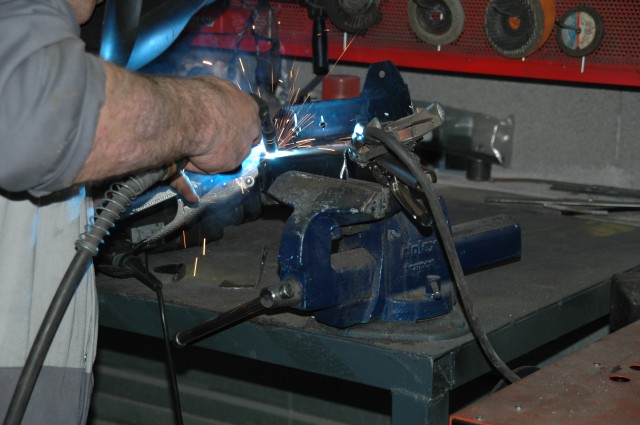

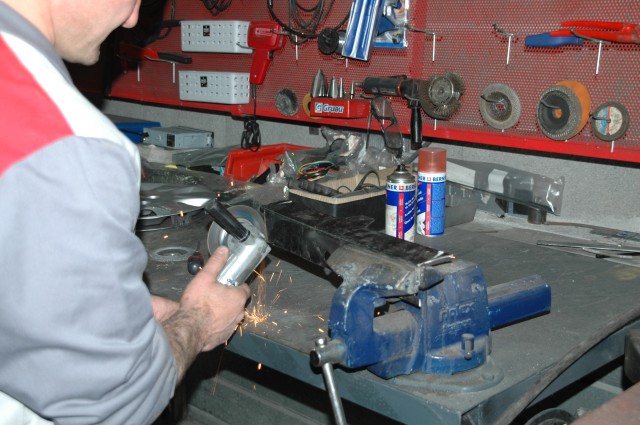

Il faut faire la pièce petit à petit et la positionner pour faire les modifications

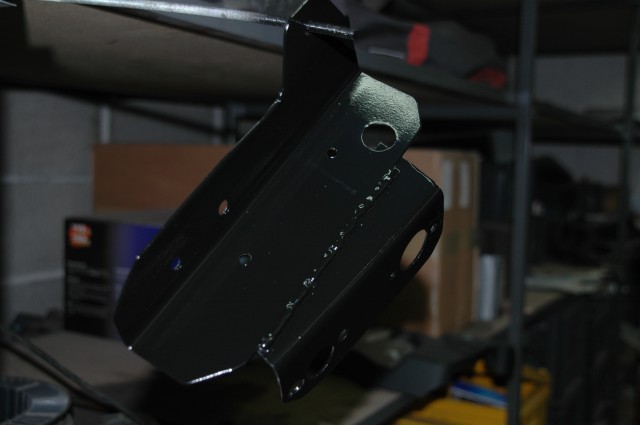

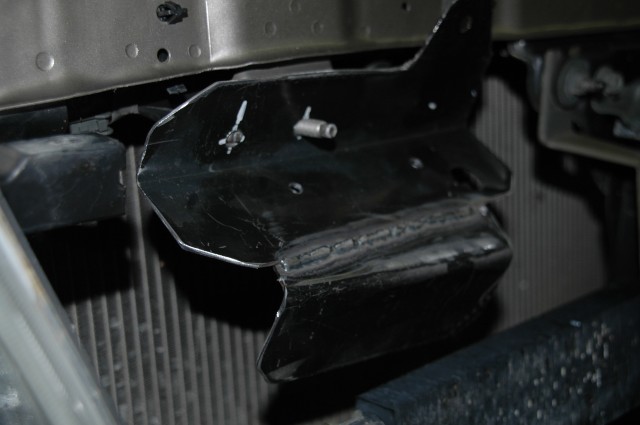

Voila le support fini, une couche d'antirouille puis de peinture noire pour éviter la rouille

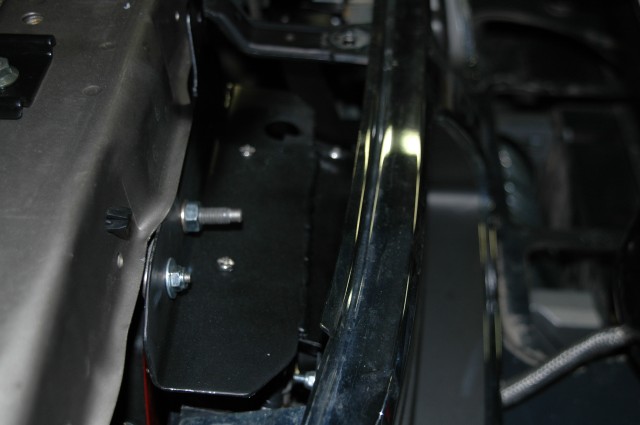

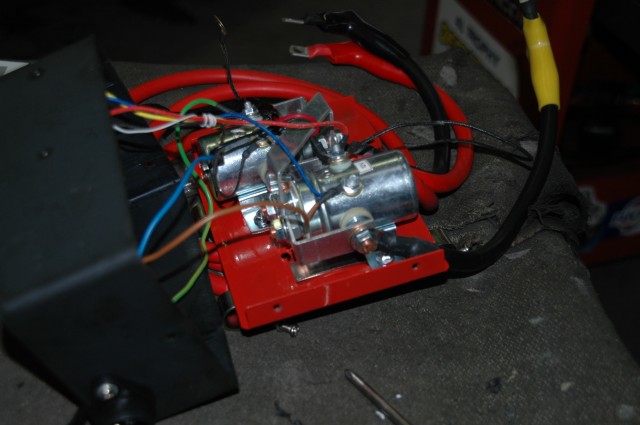

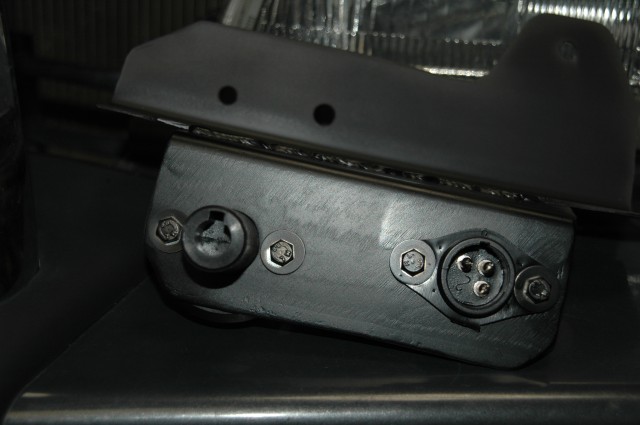

On fixe les deux prises sur le support coupe-circuit et prise de commande filaire

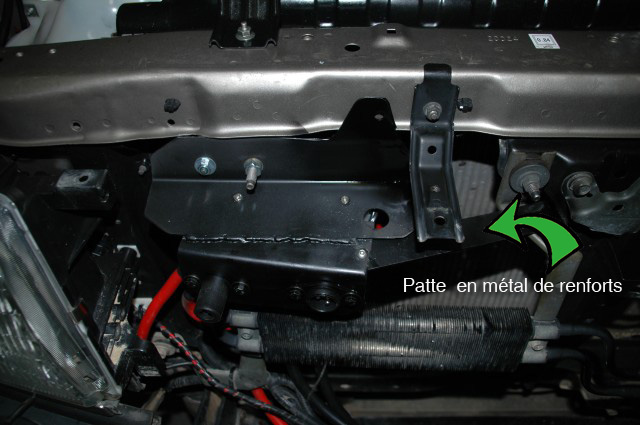

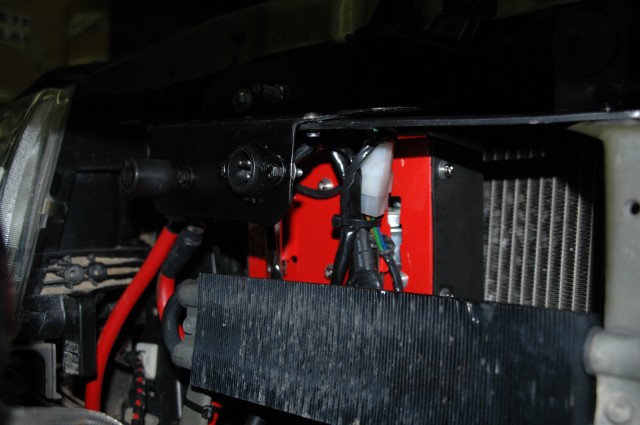

On fixe le boitier sur le support qui se retrouve à environ 2cm du radiateur

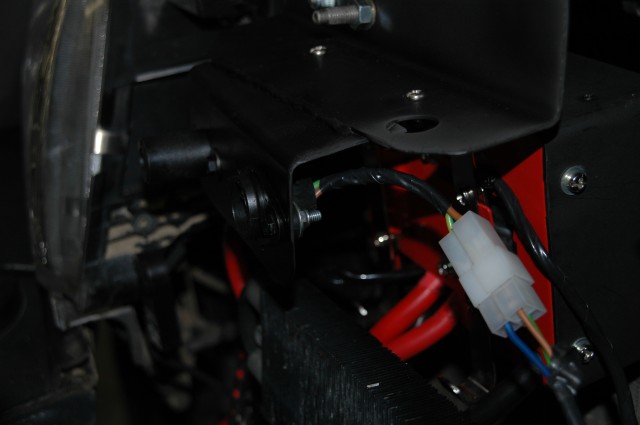

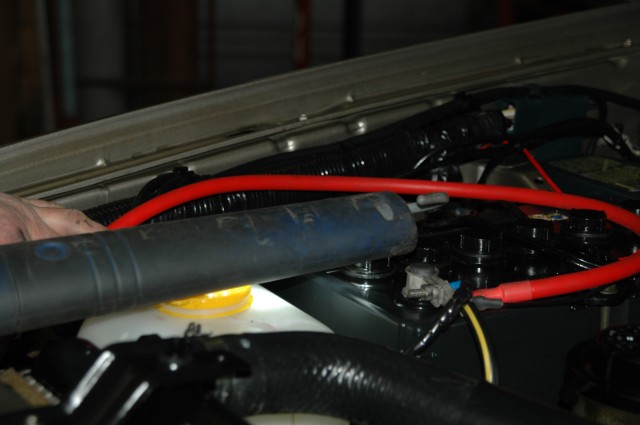

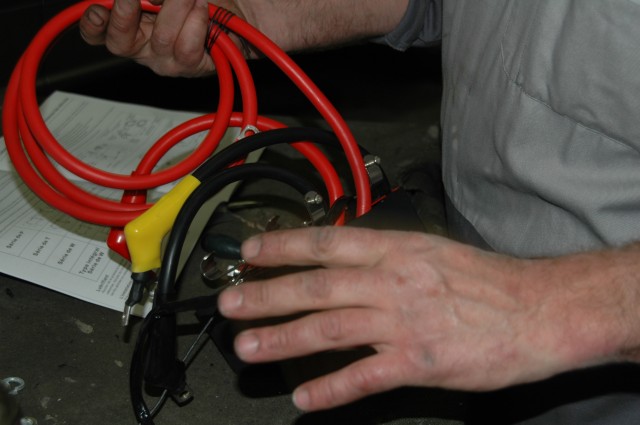

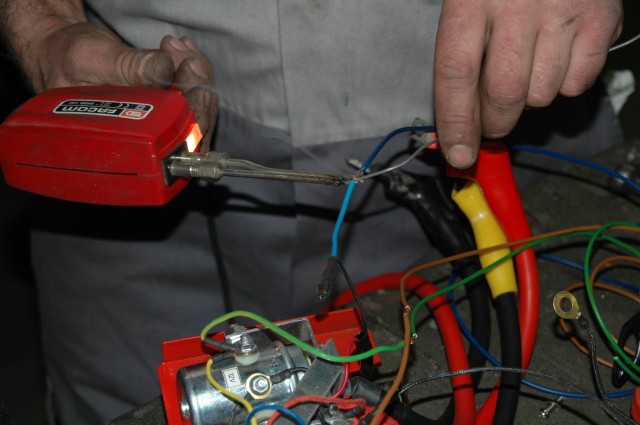

On branche le gros fils rouge qui part maintenant du coupe-circuit directement vers la batterie
Grosses cosses et grosses soudures à prévoir pour ce gros fils d’alimentation électrique !

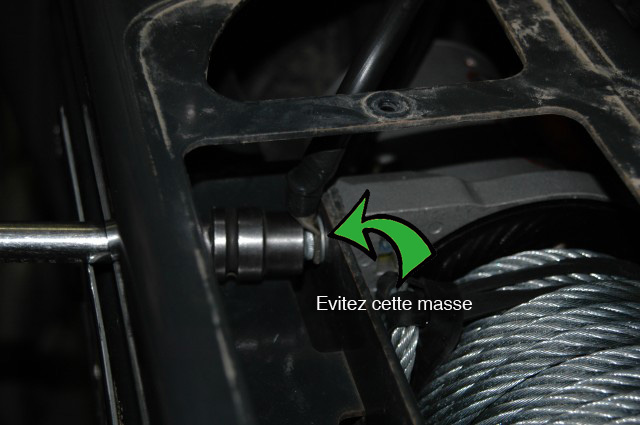

Pour la masse, gros fils noir. Ne pas fixer la masse, comme on a essayés de la faire, directement sur l'ARB
Car la masse n'est pas assez franche à cause de la peinture ...


Si vous voulez comme moi éviter de faire remonter le gros fils noir jusqu'à la batterie

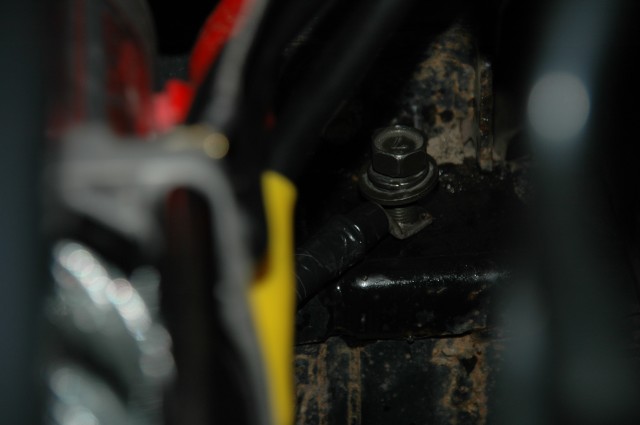

Prenez la masse sur le châssis où était fixé l'ancien pare-chocs (attention vis au « pas Nissan »)

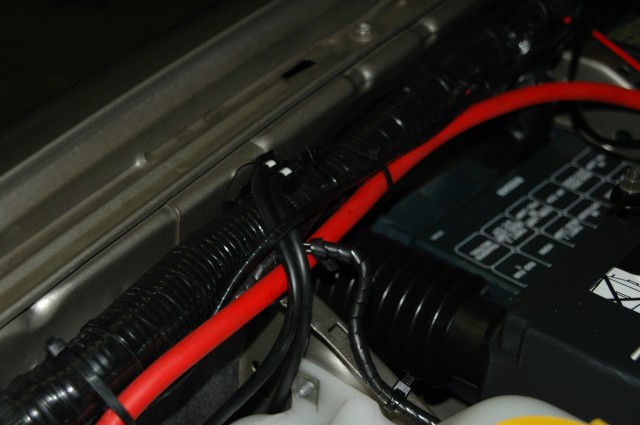

Voila ça prend forme, fixer tous vos fils avec des colsons pour qu'ils ne trainent pas près du radiateur !



Une fois tout bien fixé, remontez la calandre

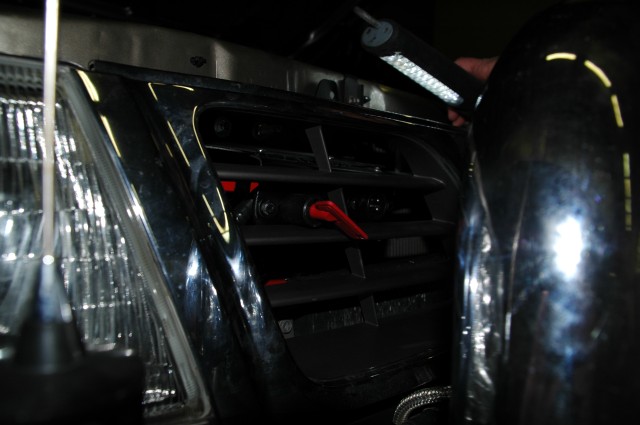

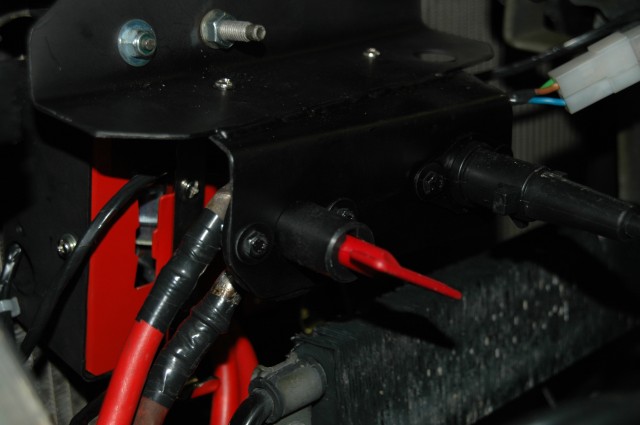

Le coupe-circuit et la prise de commande filaire vu de près à travers la calandre


Une vue du dessus ... c'est très propre !


On remonte la plaque de protection de l'ARB et la plaque d'immatriculation
J'en ai profité pour faire changer ma batterie, qui donnait des signes de fatigue

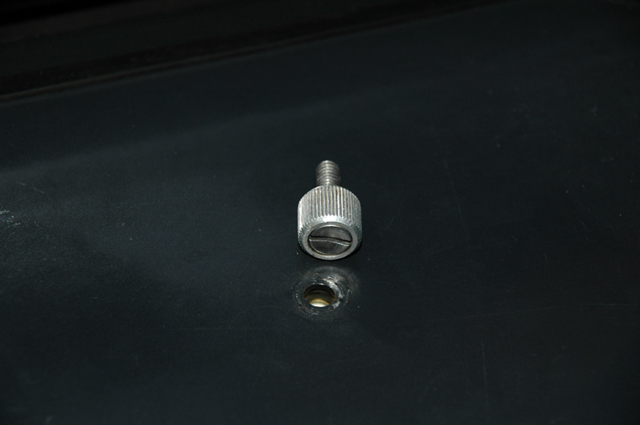

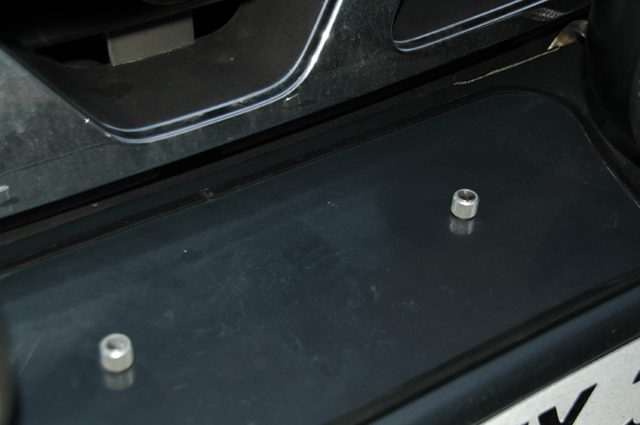

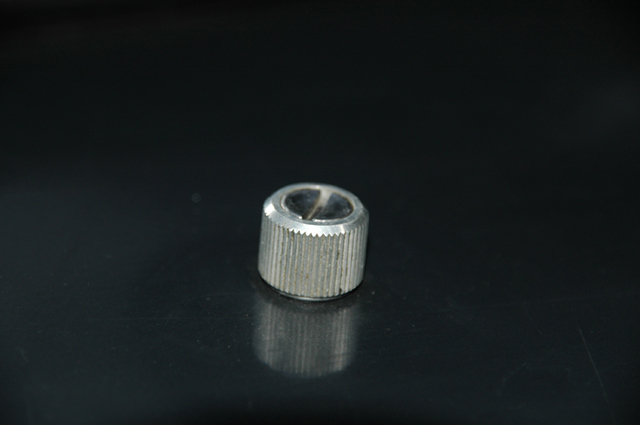

Pour rendre l'accès facile au dessus du treuil, j'ai mis des inserts et des vis à main en alu !

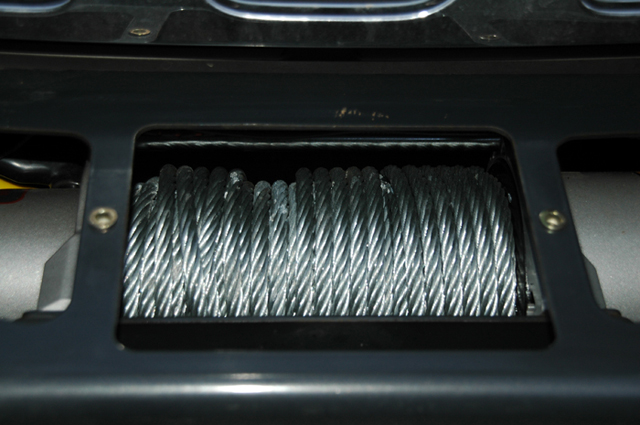

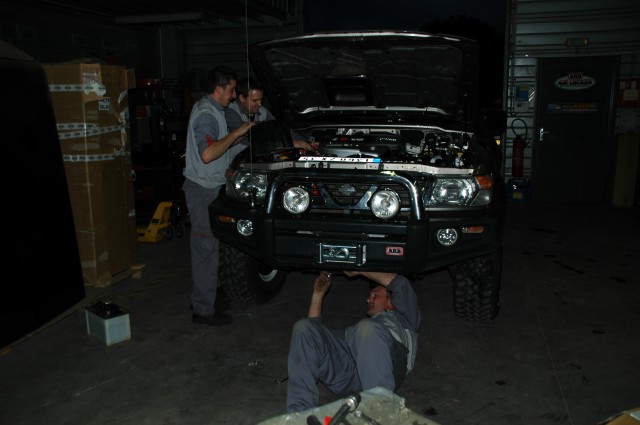

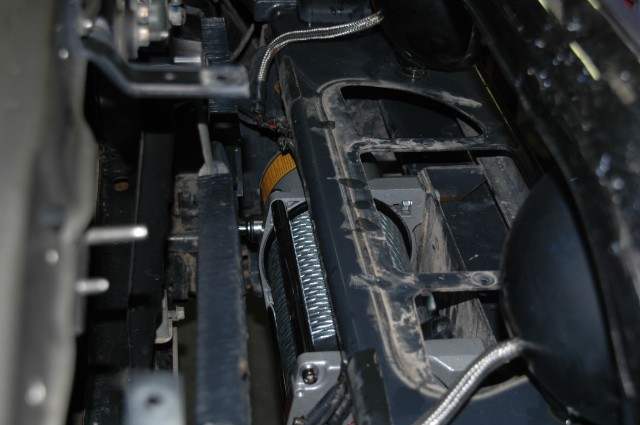

Voila le treuil est en place !
Temps de montage prévoir 4h30 environ ...
