Trucs Y61 3.0 - Intégration d'un Terratrip 202+

(0 avis)
Jeff

Par Jeff (modifié)

· 2369 vues

puce.gif  Montage et intégration d'un Terratrip 202+ (avec sonde DSI) dans console Y61 3.0 de 2006

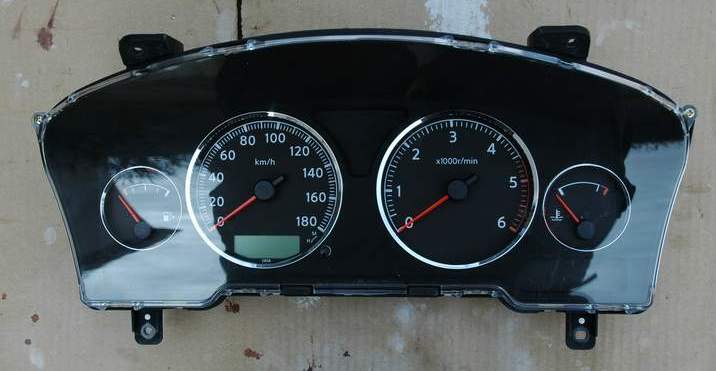

Modèle de tableau de bord avec repérage du fil pour l’information de la sonde DSI

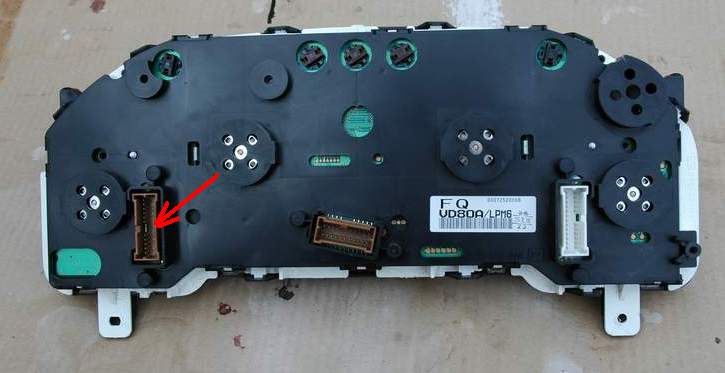

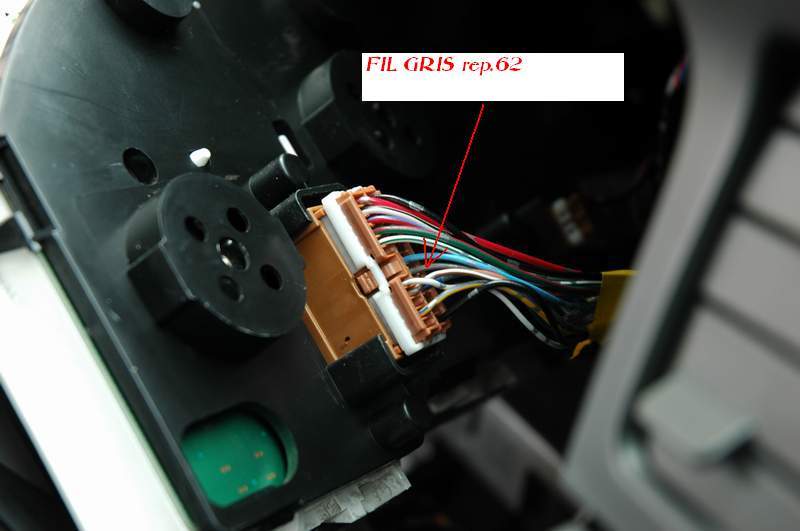

Arrière du bloc compteur et repérage du connecteur


Repérage du fil sur le connecteur


Je rappelle que l’on doit faire un piquage de ce fil pour le connecter à la borne de la sonde DSI repérée comme le schéma suivant :


A ce stade, rebrancher les connecteurs du bloc compteur, brancher le + et le - de la sonde DSI,
brancher le fil O/P2 de la sonde DSI à la borne Pin2 du terratrip 202+ et faire un essai pour voir si cela fonctionne.
Conseil : Afin de faire les essais en toute sécurité, je conseille de lever l’une des roues arrière (sans frein à main) et de passer en première. Dans ces conditions,
toute la concentration peur se porter sur d’éventuelles manip ou réglages du potentiomètre de la sonde DSI.

Une fois cette étape franchie, on peut passer au montage du boîtier 202+ dans la partie supérieure de la console centrale, entre les deux aérateurs.

La console centrale étant démontée, enlever la partie supérieure comportant les deux aérateurs et le petit boîtier de rangement.

Désolidariser ce petit boîtier de l’ensemble aérateurs (4 vis). Cette opération permet de libérer le volume nécessaire à la mise en place du terratrip.

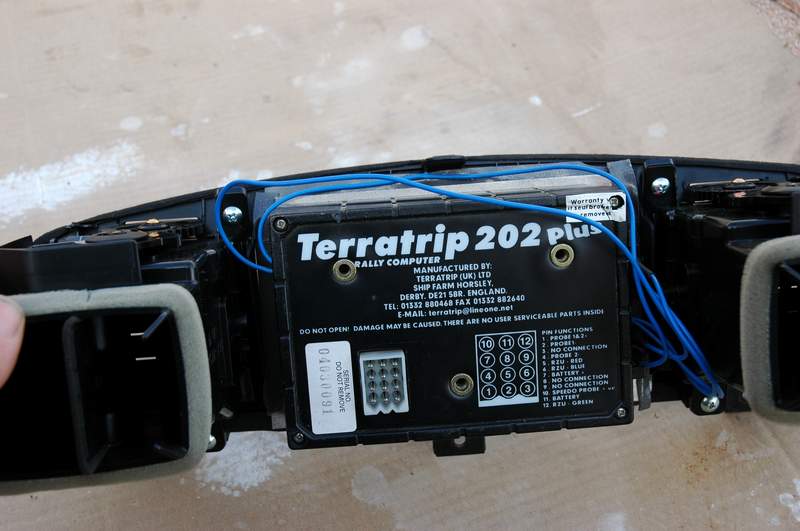

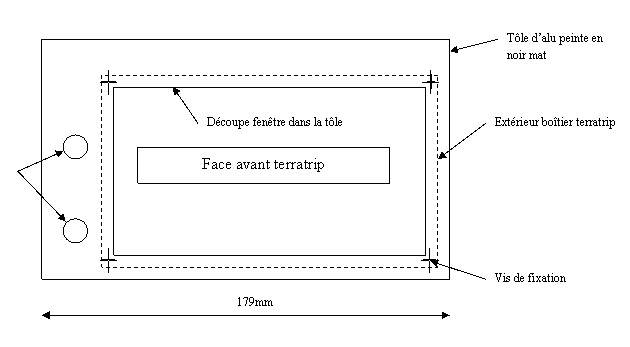

Ensuite, j’ai confectionné un platine en tôle sur laquelle j’ai vissé le terratrip (la tôle comportant une ouverture correspondant à la face de commande


Ce montage impose de déporter les interrupteurs (0/I et éclairage) du terratrip et de les mettre en face avant

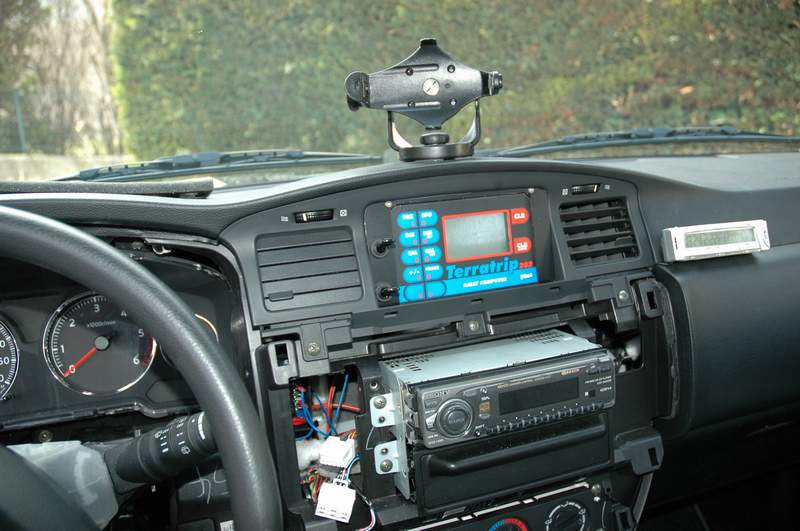

L’ensemble assemblé…. On ne voit pas bien les interrupteurs à gauche du clavier car ils sont noirs sur fond noir.

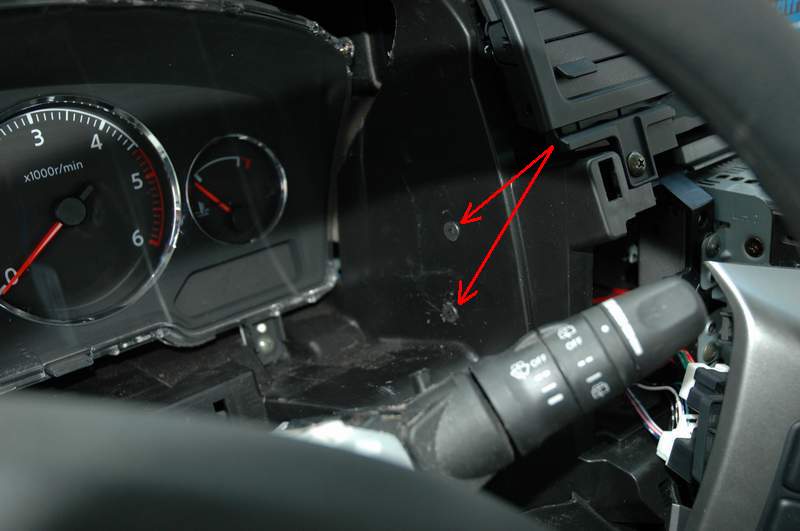

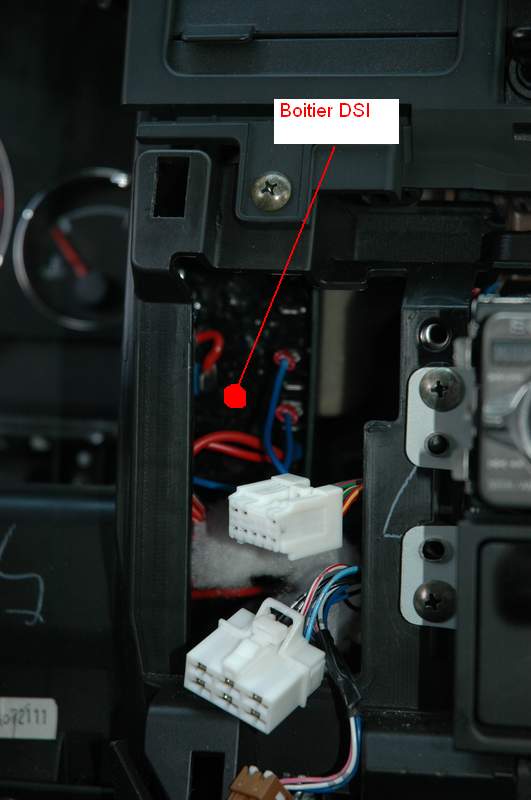

Concernant la sonde DSI je l’ai placée derrière la console centrale au niveau de l’inter warning et dégivrage.
Le boîtier DSI est fixé par 2 vis. Cette disposition permet d’intervenir assez facilement au niveau du potentiomètre si nécessaire.

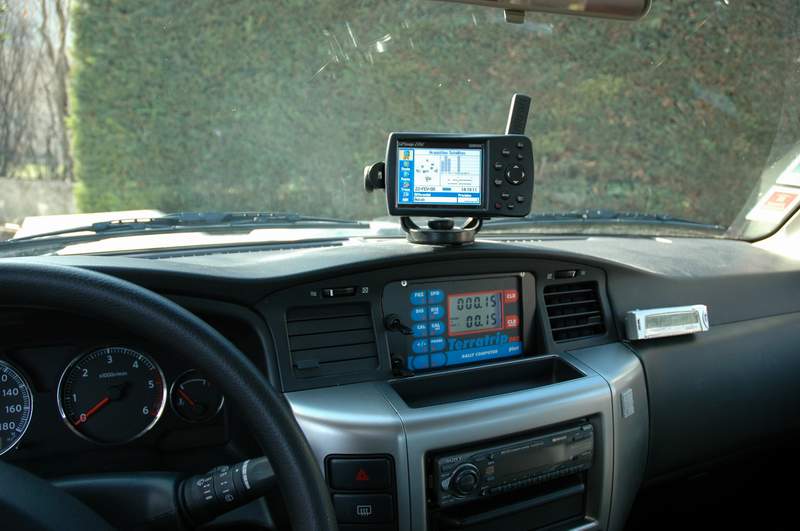

A ce stade et lorsque l’ensemble est branché refaire un essai pour voir si tout fonctionne normalement puis procéder au montage définitif et voilà le résultat :

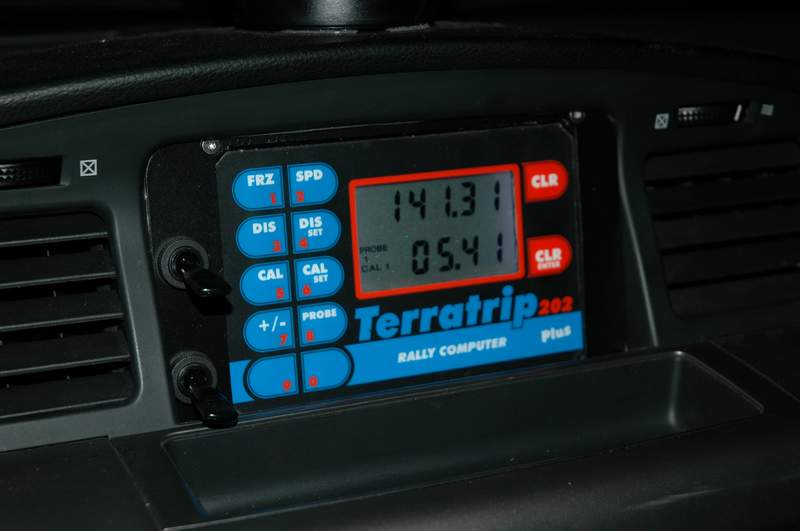

Pour les puristes, on peut même envisager le remplacement des ampoules d’éclairage d’origine de l’écran du terratrip
par des leds blanches offrant un éclairage + sympa….. (Pas très visible sur la photo mais garanti sur facture)




(c) poun63
