Remise en état des interrupteurs de lève-vitre de Patrol Y61
Si vos lèves vitres sont capricieux, avant d'engager des réparations onéreuses, vérifiez l'état de vos boutons.
Tout simplement en permutant un bouton défectueux par celui d'une autre portière
(ils ont tous les mêmes branchements sauf le bloc côté conducteur).
Côté conducteur, repérez ceux qui fonctionnent mal (descendent, mais ne remontent pas ou le contraire).
S'il faut opérer, voilà un petit sujet qui dépannera les possesseurs de 2 mains gauches.
Démontage des accoudoirs de porte (avant et arrière)
Porte avant

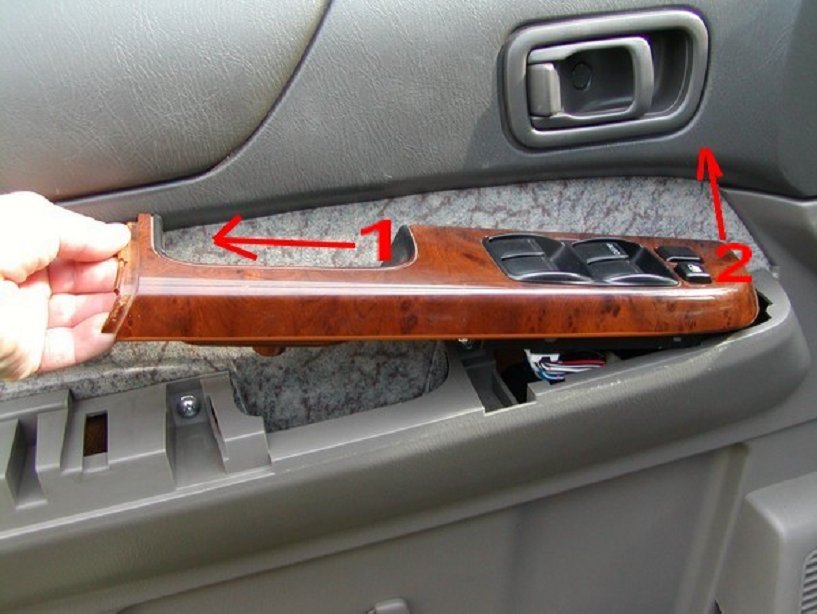

Pour démonter l'accoudoir, procédez tout d'abord à l'étape 1 puis à l'étape 2 en respectant le sens des flèches.
Faire la même manipulation pour les 3 autres portes.
Une vue des fixations des accoudoirs avant et arrière
Portière avant
Portière arrière
Débranchez les faisceaux électriques
Portière avant
Portière arrière
Démontez les boutons des accoudoirs (3 vis pour l'avant, 2 vis pour l'arrière)
Avant :
Arrière :
S'installer sur un torchon car il est plus facile d'y retrouver un petit ressort que parterre.

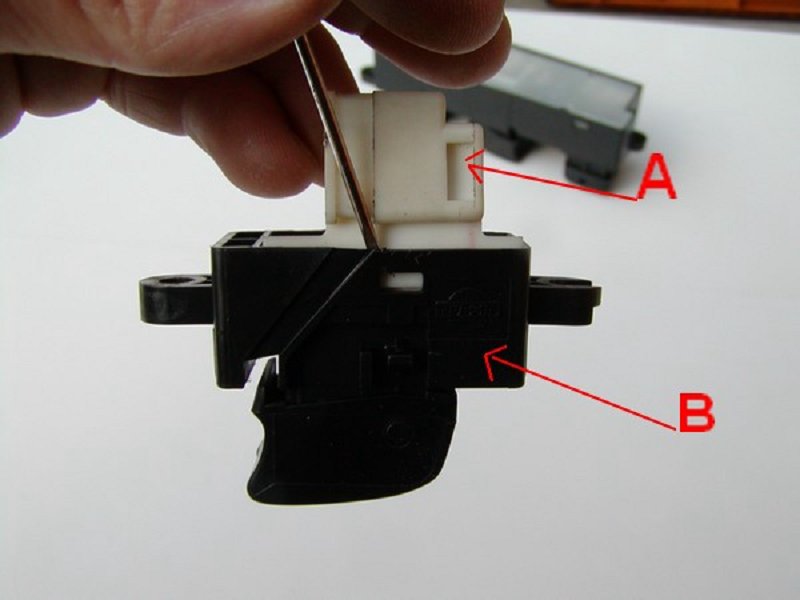

Démonter la partie A de la pièce B avec délicatesse pour ne pas casser la fixation plastique
(attention ressorts et billes à l'intérieur)
Démontez la pièce C (attention : la maintenir car il y a des ressorts à l'intérieur)
Dans mon cas, une des vitres arrières descendait, mais ne remontait pas, c'était un ressort qui s'était retiré de son logement.
Vérifiez les contacts et les replacer correctement,(attention ils ont un sens).
Petite astuce pour replacer les ressorts et les billes :
placer un petit aimant sous la pièce C et mettre dans leur logement les ressorts suivis des billes.

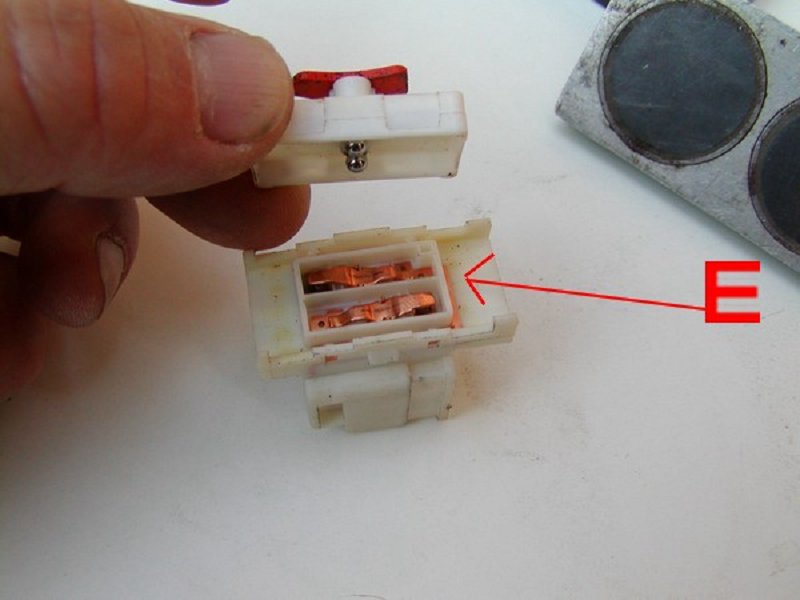

Retournez délicatement la pièce C pour l'enclencher sur les contacts (pièce E)
Après avoir retirer l'aimant, remonter le bouton en veillant à ce que la partie A soit bien orientée vers le haut
(sinon quand vous enclencherez les 2 parties, les billes retomberont).
Bien remonter le bouton comme sur la photo pour le branchement électrique
(il n'y a pas de détrompeur pour le faisceau électrique)
Vérifiez que l'interrupteur fonctionne correctement avant de le remonter à l'accoudoir.
Pour l'avant, c'est une autre histoire.
Démontez la partie transparente (circuit imprimé) (4 fixations)
Dans mon cas les ressorts faisaient mal leur travail et comme ils ne sont pas accessibles, il faut tricher en enroulant
un peu de chatterton sur les parties A, B, C ou D selon le bouton qui ne fonctionne pas bien
Faire un essai et remonter l'accoudoir
Pour mon cas tout fonctionne parfaitement. Pour d'autres, la panne peut venir d'ailleurs (voir le rupteur).
Explication de Pierre :
(c) Willo63.
