    puce.gif Snorkel Safari sur Y61 3.0l

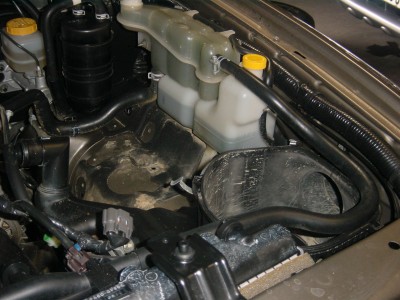

    En premier, il faut démonter la boite à air, commencer par toutes les durites autour pour avoir de la place
    Pour qu'il ne reste que le fond de la boite à air

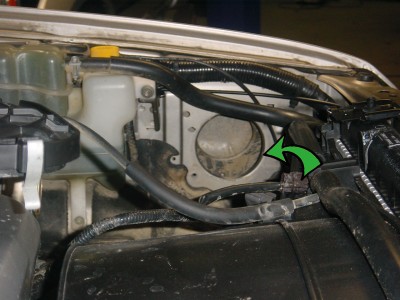

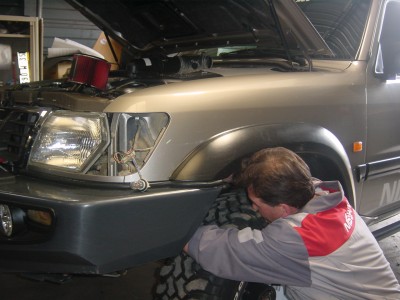

    Démonter le clignotant puis dévisser la boite à air (vis dans l'aile)

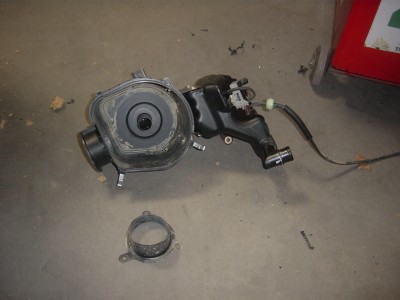

    Démonter le petit embout qui va dans l'aile ... et la boite à air entière
    3.jpg 4.jpg

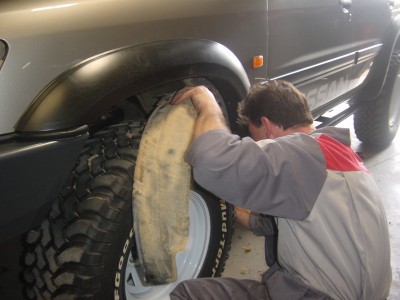

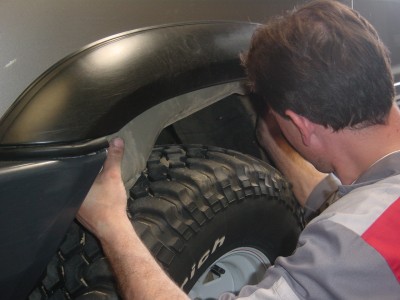

    On continue le démontage, enlever le cache boue à l'interieur de l'aile

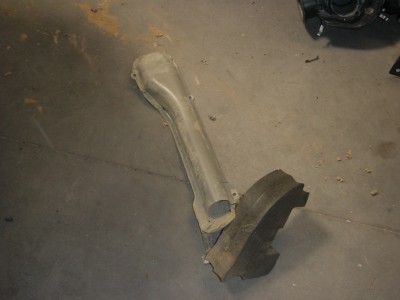

    Derrière, vous trouverez l'ancien tube qui servait d'entrée d'air avec un bout de mousse
    Enlever les deux : tube en fer et mousse
    6.jpg 7.jpg

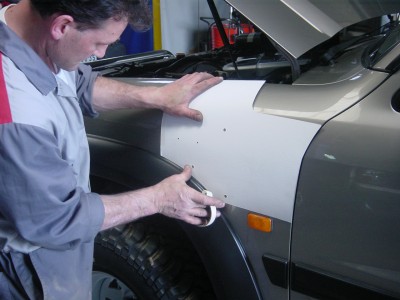

    Positionner le patron
    8.jpg         		Percer les trous des futurs fixations

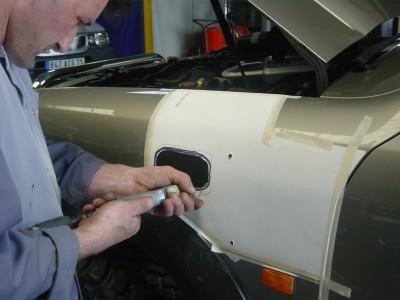

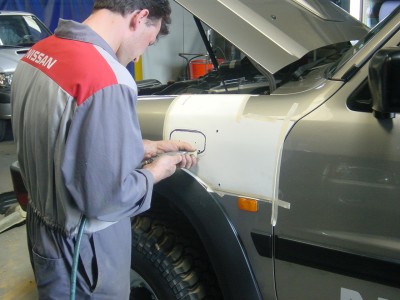

    Découper la tole pour l'emplacement du snorkel
    10.jpg 11.jpg

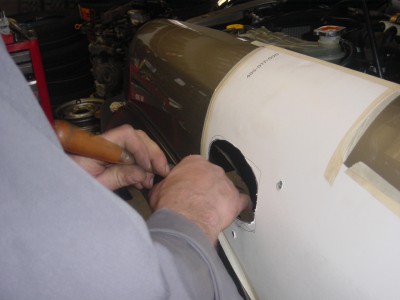

    Passer un bon coup de lime

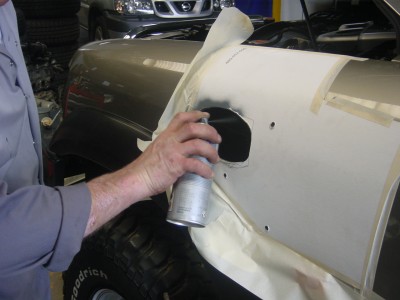

    12.jpg         		et un coup de bombe anti-rouille

    Placer cette pièce dans l'aile

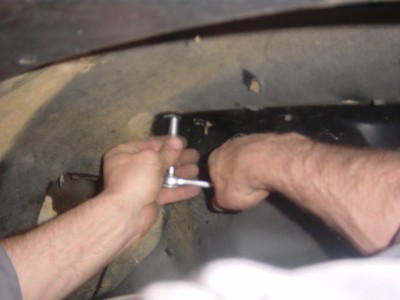

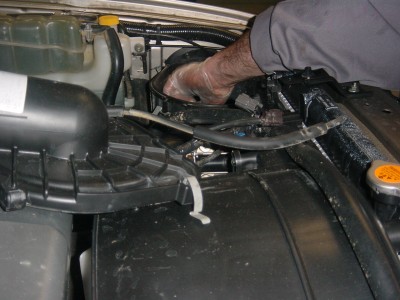

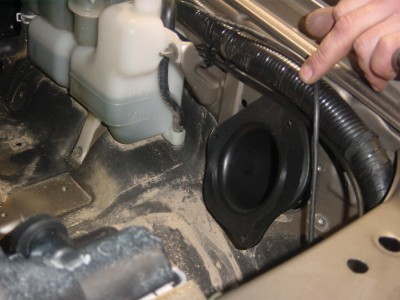

    Remonter le fond de la boite à air et en le fixant par l'intérieur de l'aile

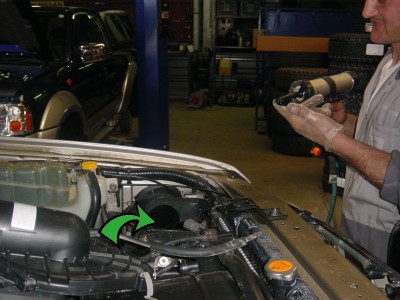

    Pour assurer l'étanchéité mettre du joint

    16.jpg 17.jpg

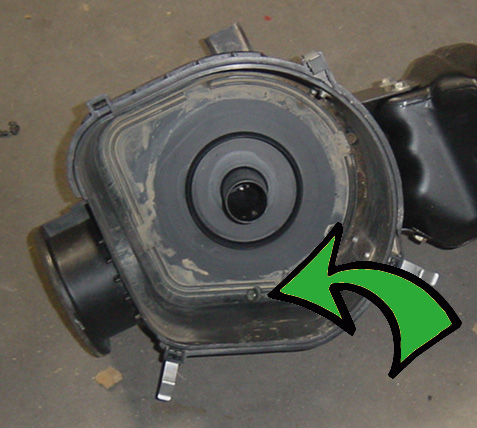

    Boucher aussi le petit trou au fond de la boite à air

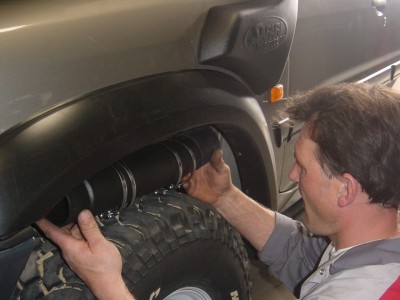

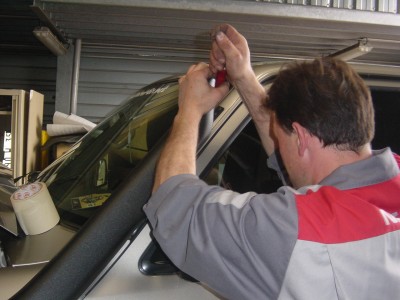

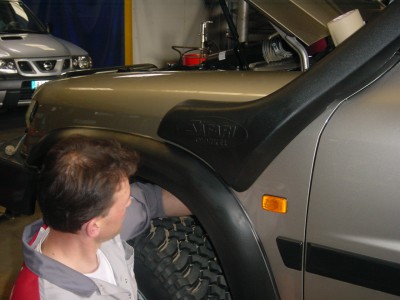

    On fixe le snorkel : 3 vis en haut et 3 à l'intérieur de l'aile

    18.jpg 19.jpg

    On fixe le raccord qui va du snorkel au filtre à air

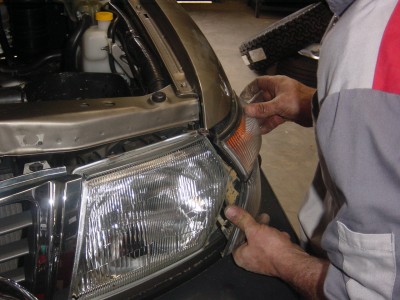

    Remonter le clignotant

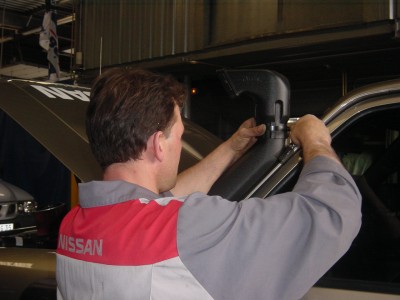

    Fixer la tête du snorkel

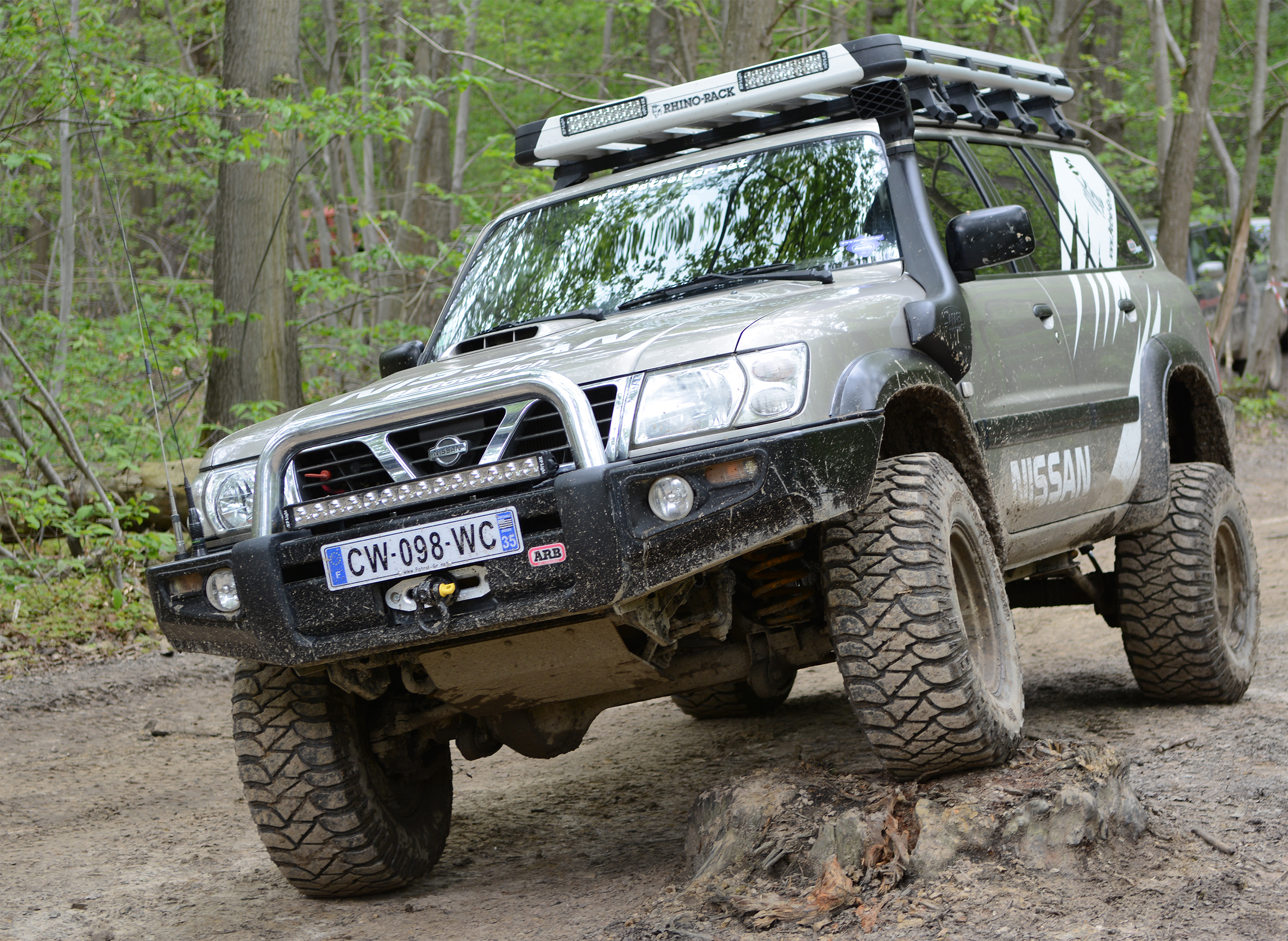

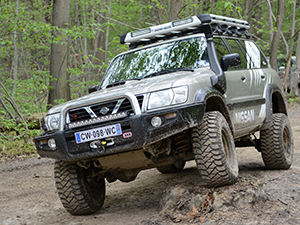

    Voilà le résultat ... cliquer sur la photo



    (c) Jeff.
