  • Trucs Y61 3.0 - Vanne Egr suppression

       (1 review)

    Jeff
     Share

    puce.gif Neutralisation de la vanne Egr sur l'Y61 3l
                      (Méthode simple pour deux mains gauches)



    La vanne Egr est un système antipollution qui peut générer des problèmes de dysfonctionnement en cas d'encrassement.
    Il est bon de savoir comment la neutraliser simplement en plein désert loin de tout concessionnaire Nissan.



    puce.gif Principe :

    La vanne est fixée au bloc moteur par une patte métallique en équerre (support Egr sur la figure 1).
    Elle est ensuite raccordée par un tuyau rigide à l'échappement (tuyau EGR sur la figure 1)
    puis par un autre tuyau rigide à l'admission (tuyau guide d'Egr sur la figure 1).
    Pour intervenir sur la vanne il faut la désolidariser des tuyaux d'admission et d'échappement ainsi que de l'équerre support.

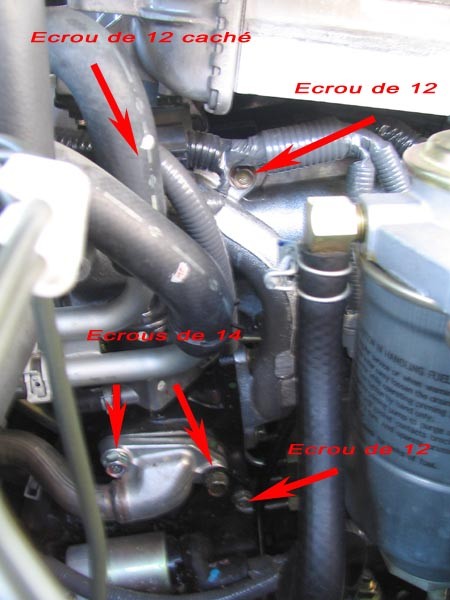

    Les vis facilement accessibles (surlignées en rouge sur la figure 1 et fléchées sur la figure 2) sont :
    Les deux vis de 12 qui fixent le tuyau d'admission au collecteur
    Les deux vis de 14 qui fixent le tuyau d'échappement à la vanne
    La vis de 12 qui tient la vanne sur l'équerre.


    (figure 1)

    (figure 2)


    A partir de ce constat la solution choisie va être de dévisser suffisamment ces vis pour avoir la place d'insérer une plaque
    entre l'échappement et la vanne.

    Nos problèmes seront résolus sans toucher à la commande de la vanne ni à l'ordinateur.
    Cette méthode est efficace et facilement réversible.

    Toutefois, le fait de neutraliser la vanne va modifier légèrement la pression d'admission et réagir sur le contrôle du turbo.
    Il va donc falloir modifier un peu la butée d'ouverture de la "wastegate" pour compenser cette modification.



    puce.gif Matériel :

    Clef à cliquet
    Allonge de 10 à 20 cm
    Embouts de 10,12 et de 14
    Clef dynamométrique
    Une tôle inox de 10x5 cm² en 5/10 d'épaisseur
    Une cisaille à tôle ou une petite meuleuse
    Clef plate de 8 et 10
    Clef halen de 2,5
    Crochet de 2,5
    Eventuellement des joints neufs (suivant ancienneté)
    Ne pas oublier de mettre une Adelscott au frais



    puce.gif Démontage :

    Laisser refroidir le moteur.
    Enlever le cache qui entoure l'intercooler pour plus de visibilité (c'est pas obligatoire).
    Désserrer de quelques tours les vis supérieures (vis de 12) du tuyau guide d'Egr (sans les enlever complètement).

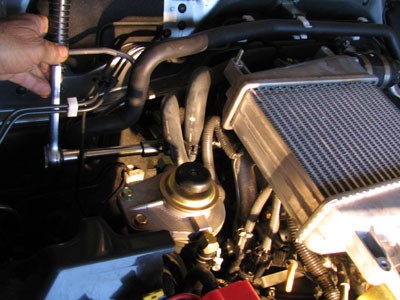

    Utiliser la clef à cliquet munie de rallonges (figure 3)


    (figure 3)

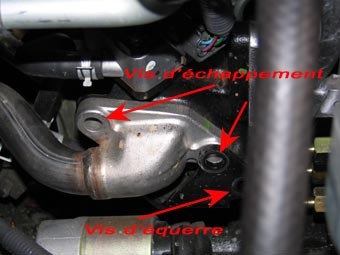

    Désserrer de quelques tours la vis de 12 sur l'équerre (figure 4)

    (figure 4)


    Dévisser complètement les vis de 14 sur l'arrivée d'échappement.
    Bouger la vanne en la reculant, et récupérer le joint d'échappement.
    Utiliser le joint comme gabarit pour découper la tôle inox et obtenir la plaque comme (figure 5).
    Ne pas hésiter à la faire un peu plus grande sur le dessus, ou à faire une languette, pour la sortir plus aisément si besoin.
    (Inox de 5/10 mm d'épaisseur maximum pour ne pas avoir de décalage dans les plans de joints au remontage)


    (figure 5)


    puce.gif On passe au remontage :

    Remettre le joint en place et engager les vis (la longue à droite).
    Insérer la plaque entre le joint et le tuyau (figure 6) de façon à ce que le joint assure l'étanchéité entre la plaque et la vanne.
    Amener les vis au contact sans serrer.


    (figure 6)


    Resserrer les deux vis d'admission (en haut) à la clef dynamométrique à 2,5 - 2,9 n.m
    Resserrer les deux vis d'échappement à la clef dynamométrique à 5,2 - 5,9 n.m
    Resserrer la vis d'équerre.
    Procéder dans cet ordre pour être sûr d'avoir un bonne étanchéité au niveau admission
    (c'est là que le turbo met la pression, ce serait dommage de faire une fuite)



    puce.gif Au tour de la "wastegate" (doigts de fée exigés)

    Il faut démonter la Wastegate pour accéder à la vis de réglage qui est derrière (figure 7).

    Surtout ne pas modifier le réglage de l'écrou peint en jaune sur la photo

    Elever le clips vu sur la figure 7 (gaffe ! il résiste puis ne demande qu'à sauter ... Ne pas hésiter à placer un sopalin sous le turbo pour ne pas perdre le clips)


    (figure 7)

    Pour limiter les dégâts je vous suggère d'emprunter discrètement à madame (pendant qu'elle fait les courses)
    un crochet de broderie de 2,5. J'ai pas trouvé mieux (figure 8).

    (figure 8)

    Maintenant vous dévissez les écrous de 10 sous la wastegate (figure 9)

    (figure 9)


    Dégager la biellette qui était tenue par le clips puis retirer un peu la wastegate
    (attention, c'est quand même un peu fragile : membrane élastique à l'intérieur)
    Le réglage demande à être fin. On va procéder par étapes.

    Faire une marque longitudinale au feutre sur la vis de réglage pour repérer la position d'origine
    Desserrer le contre écrou (clef de 8) puis visser de 1/3 tour la tige filetée
    (tourner dans le sens des aiguilles d'une montre avec la clef halen de 2,5) (figure 10)


    (figure 10)


    Bloquer le contre écrou
    Remettre la wastegate en place
    Clipser la biellette
    Fixer la wastegate
    Enlever le sopalin

    Faire un essai sur 4 ou 5 km à régime stabilisé de 2700 tr/mn
    Si l'Ecu ne met pas en sécurité, on touche plus
    Sinon 1/3 de tour de plus sur la vis (2/3 tour au total)
    Essai
    Si l'Ecu ne met pas en sécurité, on touche plus
    Sinon 1/3 de tour de plus sur la vis (1 tour au total)

    Par sécurité je vous engage à ne pas dépasser 1 tour qui est la valeur qui m'a été donnée
    Ne pas oublier de laisser refroidir entre deux essais parce que chauds les marrons dans le coin



    Cette modification ne concerne que le moteur de 158 cv mais pas le moteur de 160 cv du modèle 2005.

    . Avertissement .

    Cette modification sur votre véhicule entraîne de facto sa non-conformité au type mine homologué par le constructeur.
    Elle sera donc mise en oeuvre en toute connaissance de cause et sous l'entière responsabilité de celui qui la réalise.
    La responsabilité du site ne saurait donc être engagée en aucun cas.



    (c) Jeff.
