Bisoir a tous et toutes



Donc, objectif: augmenter l'autonomie du U96 sans perdre un mm3 de place a l'intérieur.... Raid avec 3 schtroumpfs + madame = troll toujours trop petit



Apres avoir augmenté de 17 litres la capacité du reservoir d'origine ( voir http://www.patrol-gr.net/forums/viewtopic.php?t=66620 ), je m'attaque au réservoir additionnel..



Rapide descriptif:

60 litres

alu 4mm d'épaisseur , plus un blindage de 4mm de plus sur la partie inferieure

cloisons intérieures pour éviter les transfert de masse

Equipé d'une jauge d'origine

Le retour de la pompe a gasoil se fait uniquement dans le reservoir d'origine

Commutation entre les 2 reservoirs par électrovanne (d'origine marine) avec une vanne mécanique de secours intégrée en cas de panne électrique...)

Ne pas dépasser vers le bas...



Donc voici le réservoir fait (soudures au tig, épreuve d'étanchéité a 2 bars ...)

La plaque de blindage (4mm) plus la jauge "raccourcie"



Il y a dans le reservoir autour de l'endroit ou le gasoil est aspiré une cloison avec un trou, en s'inspirant du modele d'un réservoir d'origine (ça permet a une petite quantité de gasoil de rester a l'endroit ou il est aspiré, même en cas de pente)



Le tuyau de retour de gasoil de cette jauge sera raccordé au réservoir d'origine (au niveau du petit tuyau pres du remplissage), pour faire communiquer les 2 et ne pas avoir de depression ni de surpression.

je veu le même



super boulot bravo a toi ,et tu la me mettre ou dans le troll ,ou tu le mais a la place de celui d'origine

Ensuite réalisation d'une structure métallique qui sera fixée au châssis (sans soudure ni perçage). Le poids de la structure et du réservoir est de 26 kg..

Présentation de la structure pour voir...

Puis fixation du réservoir sur la structure. 8 boulons en M12 avec écrous nylstop... ça bougera pas

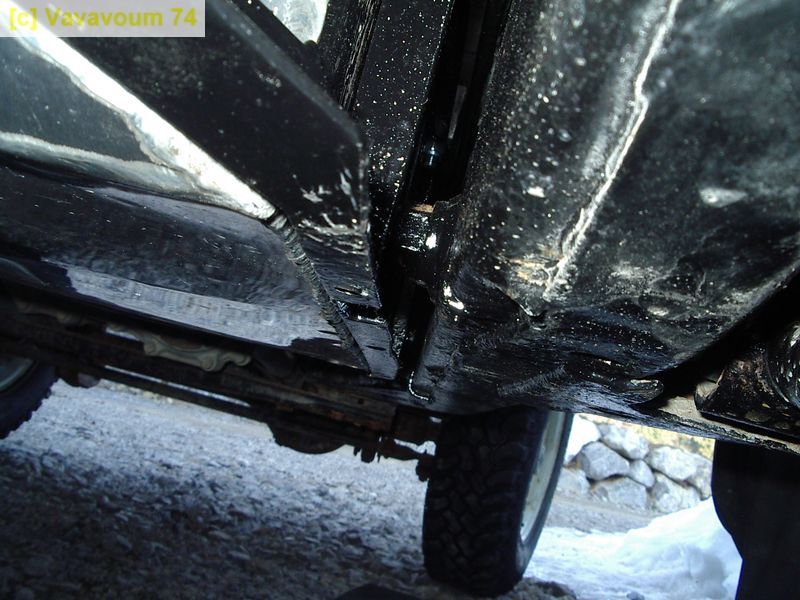

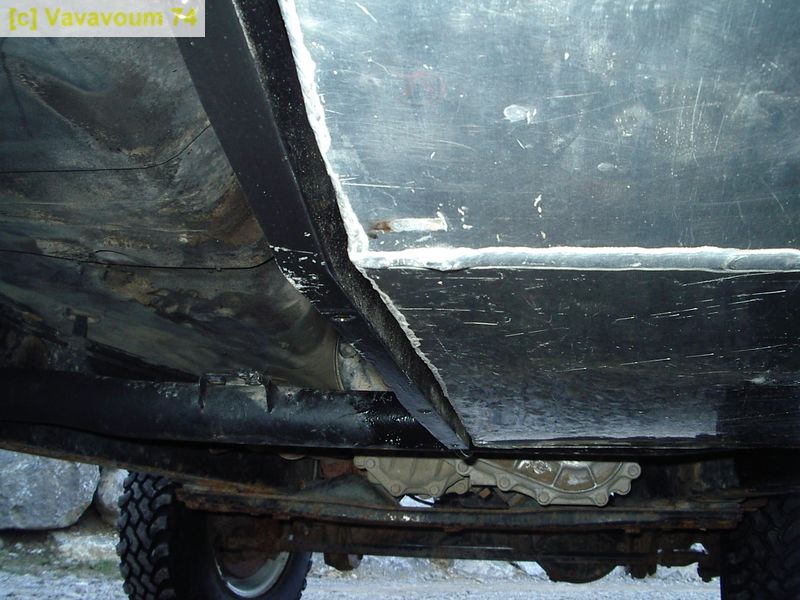

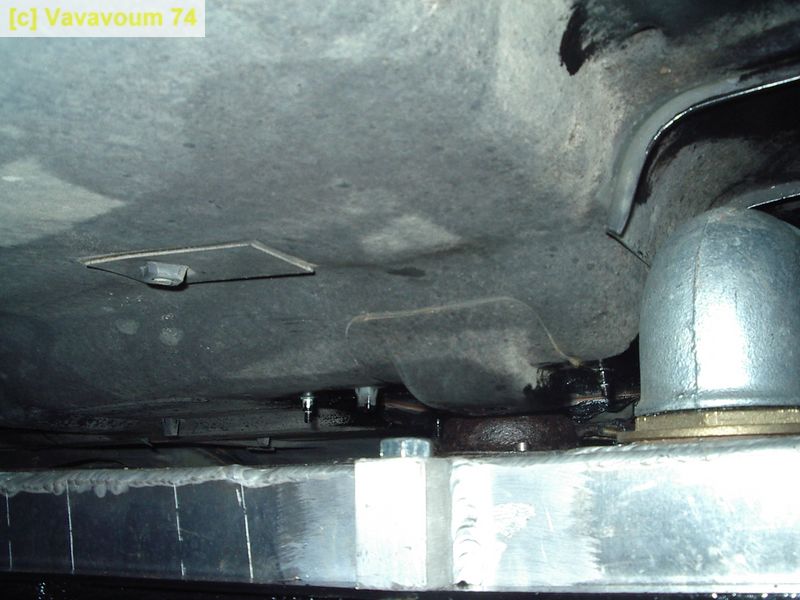

Vérification du positionnement: ça ne dépasse pas du niveau du châssis, et il y a un peu de place au dessus (attention, body +5cm nécessaire pour un tel montage!)

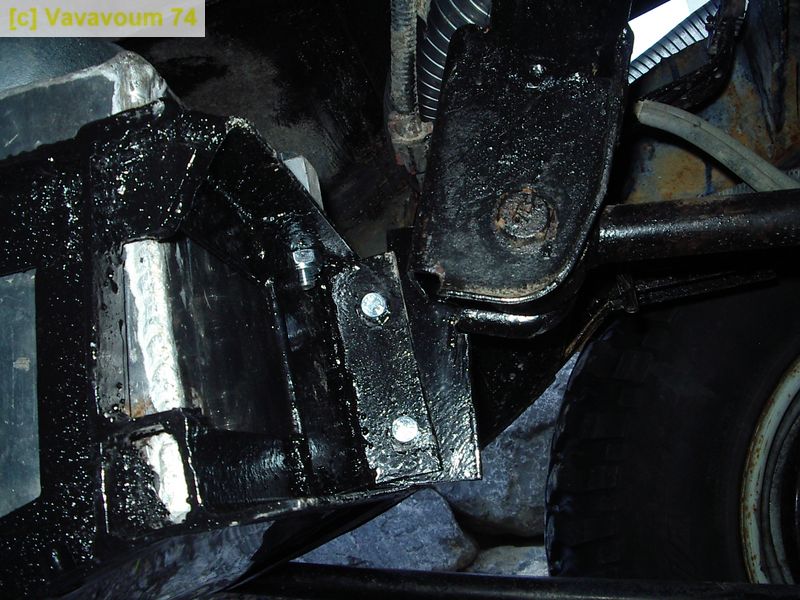

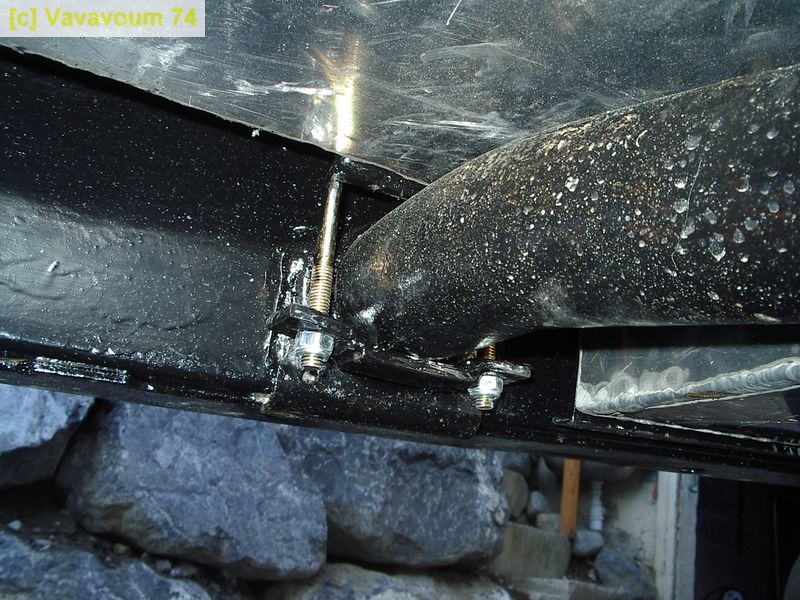

Fixation l'arrière, pris sur le boulon du tirant supérieur, réalisé en ferraille de 5mm d'épaisseur... je suis tranquille, ça tiendra

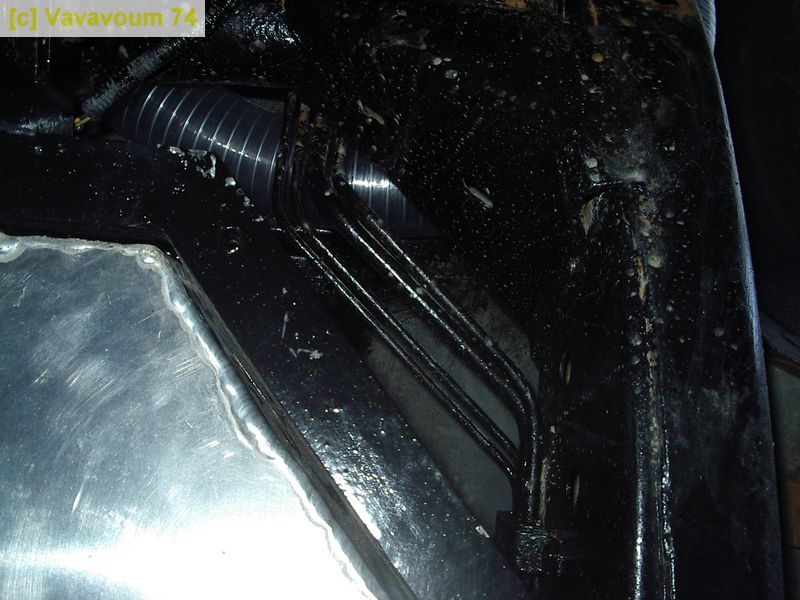

Il reste de la place pour le passage des tuyaux de frein, dans le coin ARD

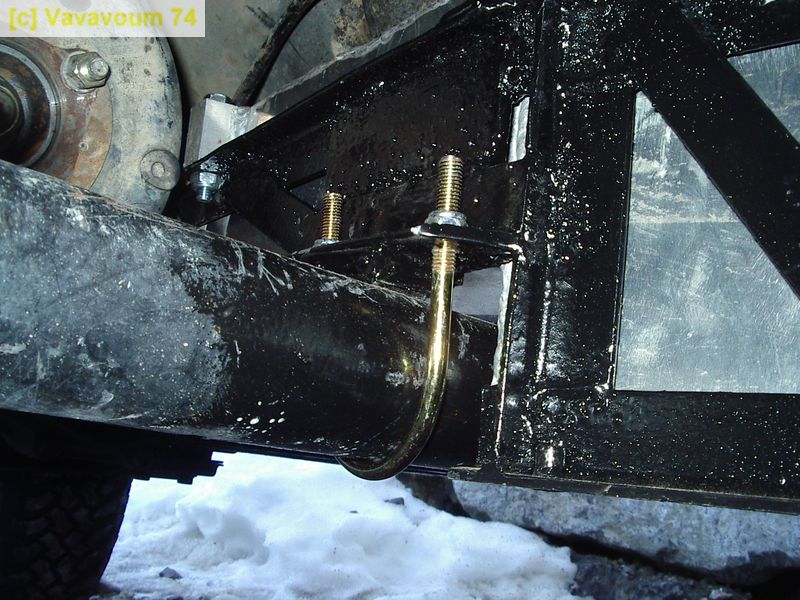

Puis fixation par colliers-bride sur la traverse ronde du chassis.

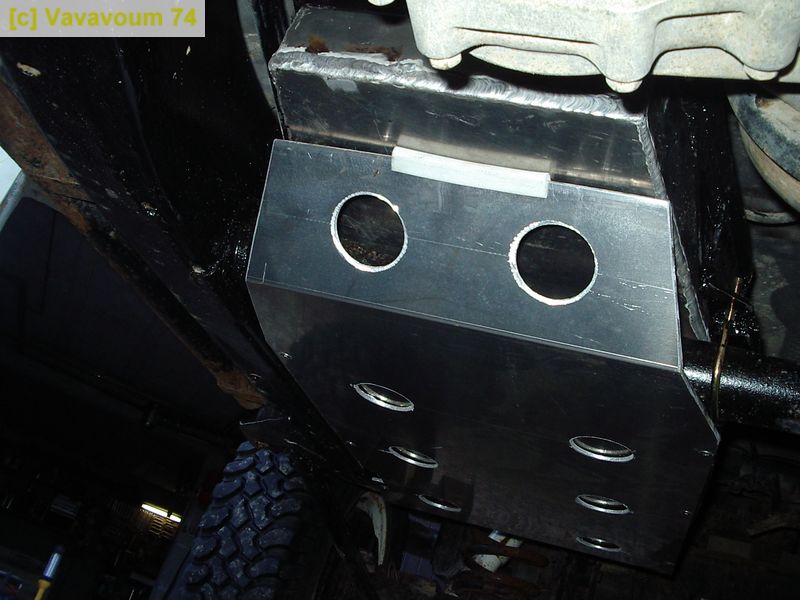

Mise en place de la tôle de blindage, boulonnée sur la structure métallique.

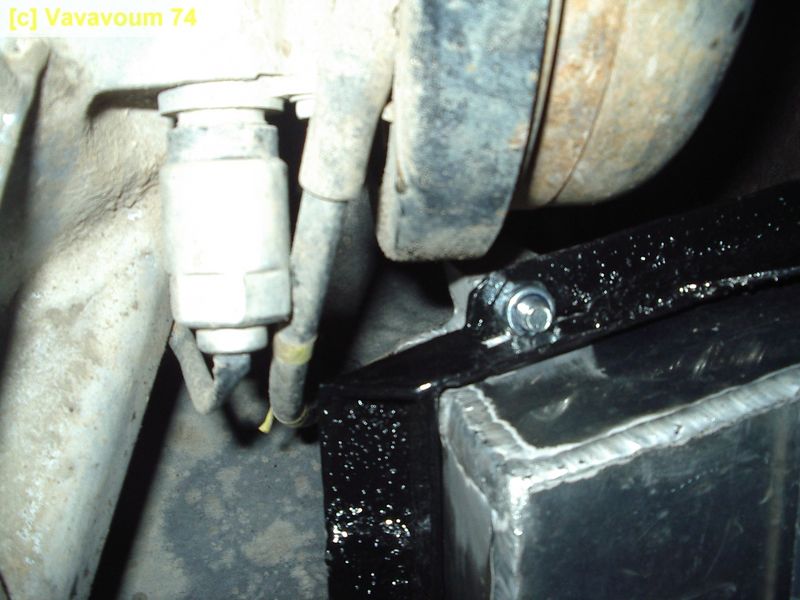

Voici l'espace restant au niveau du tambour du frein a main:

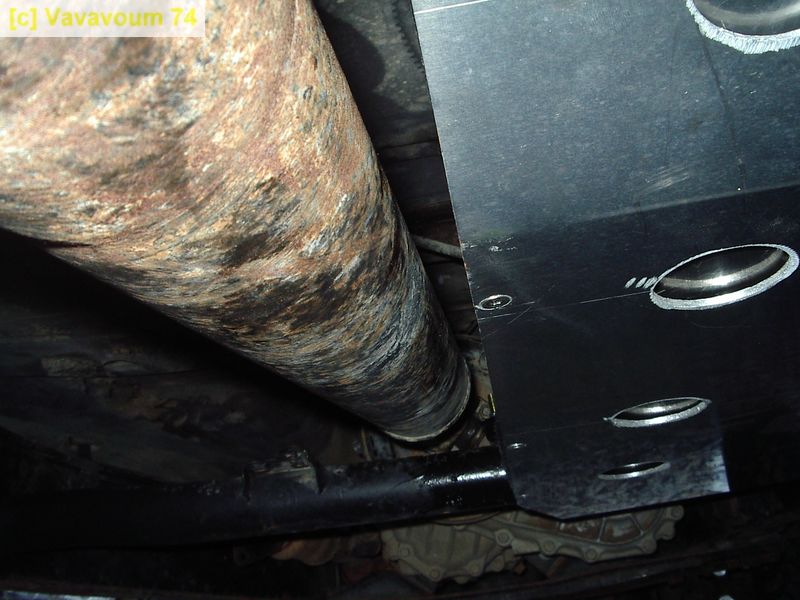

et de l'arbre de transmission, le mouvement latéral est assez faible.

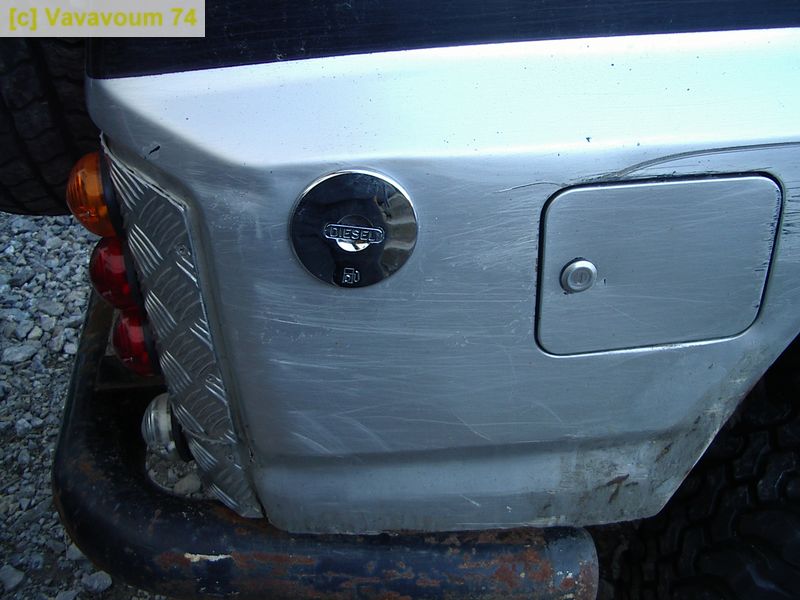

Voici le nable de remplissage (origine marine) dans l'aile arrière droite:

chapeau

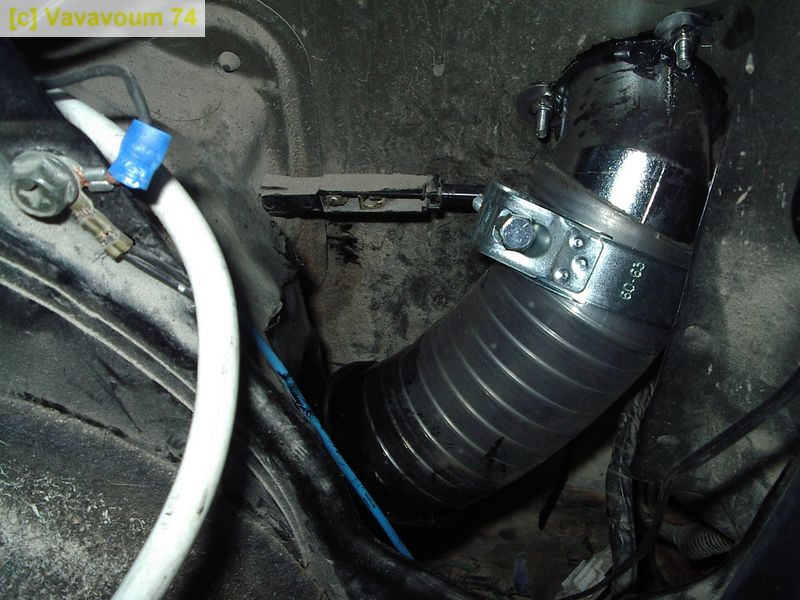

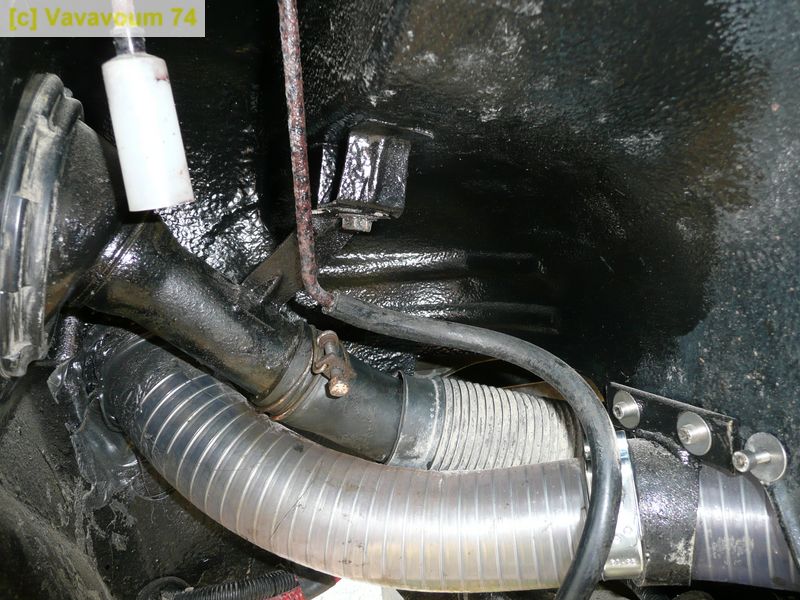

Vu dans l'aile, le départ du tuyau en PVC épaisseur 5mm et diamètre intérieur 50 mm avec une spirale anti-écrasement. Malgré le diamètre imposant et la mise a l'air , il faut pas être trop pressé pour remplir..

La il y a du monde



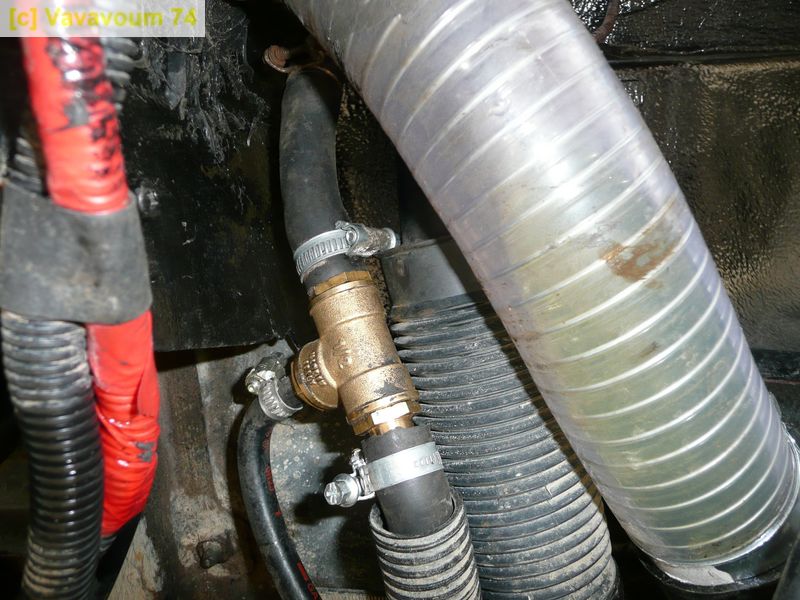

Notez le T qui sert a faire communiquer les 2 réservoirs..

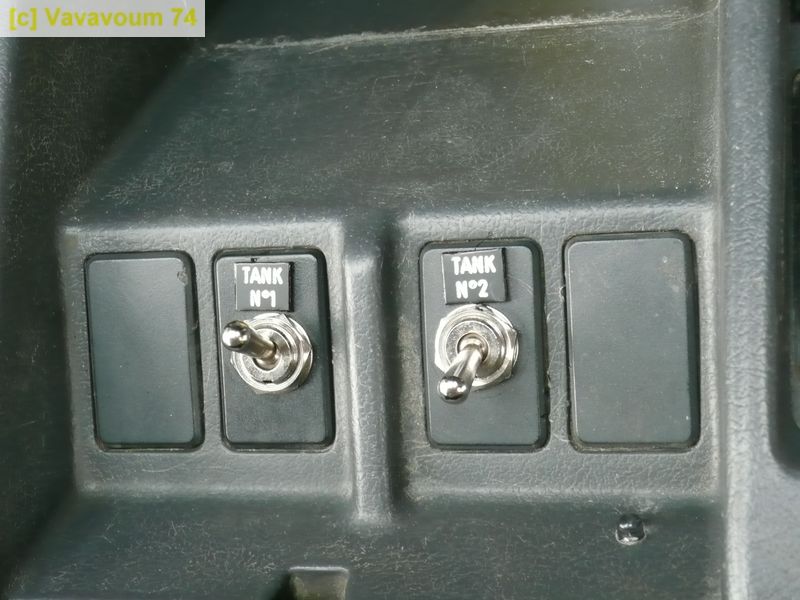

Les inters de commande des 2 réservoirs, situés sur l'accoudoir central:



Le mano a raccorder sur la jauge ne me sera livré que fin avril... donc après le rasso Il prendra sa place sur le dessus du tableau de bord, a droite du combiné instrument.

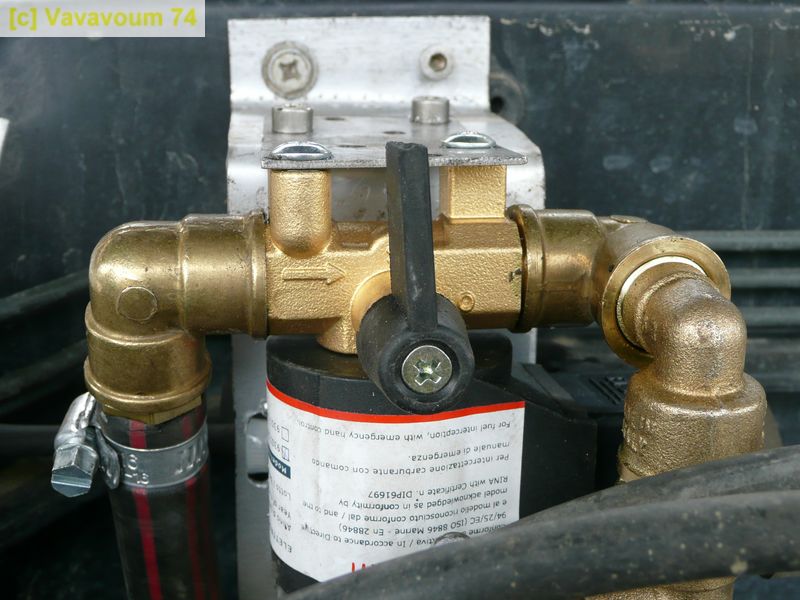

Les electrovannes ont une vanne manuelle qui permet de forcer l'ouverture. Hors periode de raid, je fonctionne en manuel et évite donc ainsi d'user les électrovannes pour rien. Si je travaille avec les 2 réservoirs, je passe en commande électrique (je ferme les 2 vannes de secours, et c'est la commande électrique qui fonctionne..).



Petit détail, utiliser un vrai plus après contact pour la commande des électrovannes. (le plus après contact reste en route pendant l'actionnement du démarreur, contrairement au plus accessoire qui lui se coupe...)

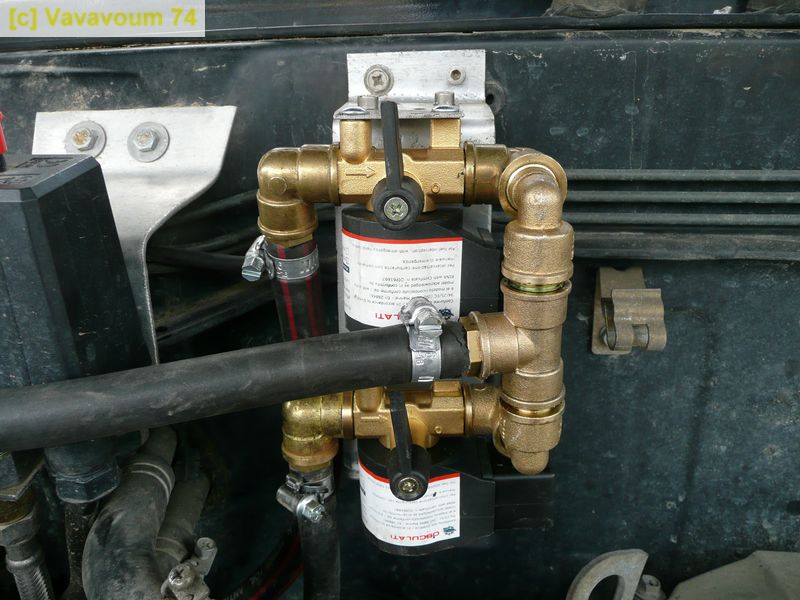

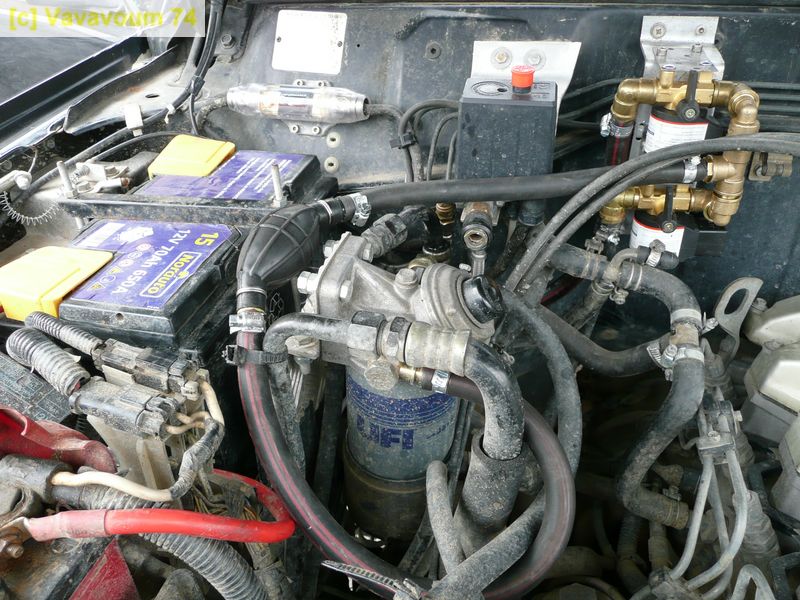

Voila les deux electrovannes en place.



J'ai rajouté une petite pompe poire pour faciliter le réamorcage, je préfère ça de loin a la pompe a membrane Je dois encore revoir son positionnement pour qu'elle ne soit pas tordue comme sur la tof

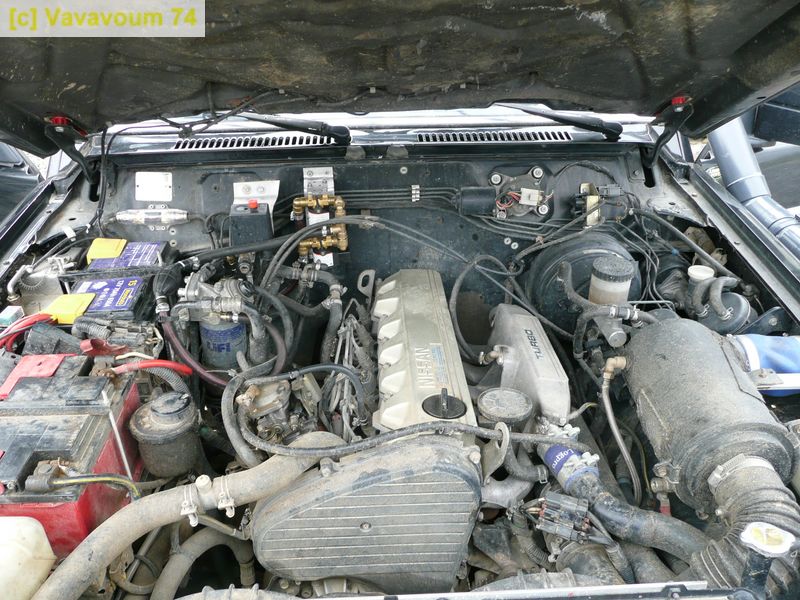

Voila le capot, bien rempli il me semble



De ce coté, reste plus que le pré filtre qui sera situé au dessus de la culasse, vers l'arrière...

Un grand et ENORME merci a tous ceux qui m'ont aidé dans ce projet: greg74, francis, marcel, jean lou et michel.. sans vous je n'y serais pas arrivé



Information: la soudure au tig, c'est un METIER



Budget total pour moi: environ 250 euros tout compris, grâce a l'aide de ceux cités plus haut... :jap: Sinon, tablez sur 500 au moins...



tu et un grand malade du réservoir super travail

prochain reportage: la douche chaude dans le troll



J'avais vu en exclusivité les réservoir au mois de février. Ca prends forme, aller encore un

en tout cas pas mecontent d'avoir fini
