RenaudR Posté(e) : 23 août 2009 Partager ce message Posté(e) : 23 août 2009 Voilà la modif électrique que je viens de réaliser sur mon TD6. J'en avais marre de devoir laisser la clé de contact pour remonter les vitres ou pour les baisser. J'ai donc décidé de faire un pont au relais qui se trouve en amont du circuit électrique des vitres et qui est alimenté par un + après contact. Le schéma: 1- le relais se trouve derrière la boite à gant. En photo, c'est celui qui est au milieu et que j'ai déjà débranché. 2- La prise avec le pont réalisé 3- Reste plus qu'à accrocher la prise proprement et à remonter le tout. Profitez-en pour nettoyer le filtre à pollen de la clim. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
Patrol 51 Posté(e) : 23 août 2009 Partager ce message Posté(e) : 23 août 2009 merci pour l'astuce ça me plait bien Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Après vérification, je suis allé un peut vite pour poster ma modif. Je me suis rendu compte en regardant sur un autre schéma que cela avait une influence sur l'éclairage intérieur. La lumière du plafonnier ne s'éteint plus en position auto. Il me faut aussi regarder si cela ne laisse pas un composant alimenté Il va me falloir faire une petite modif. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...

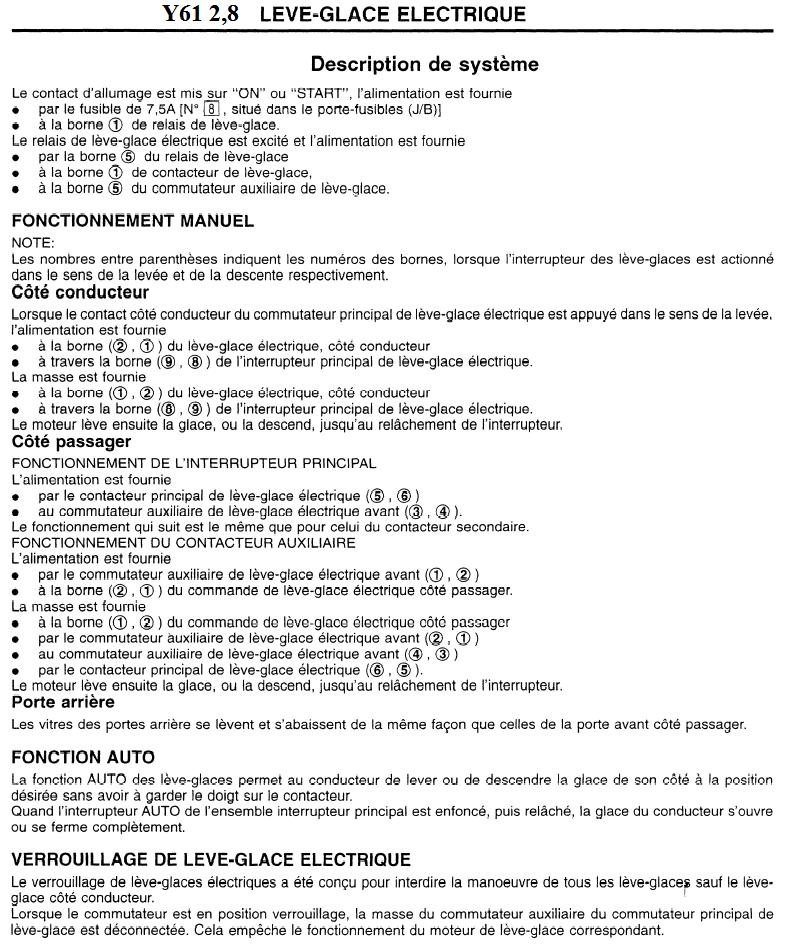

RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Voila le schéma. el_201_205.pdf Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
Patrol 51 Posté(e) : 23 août 2009 Partager ce message Posté(e) : 23 août 2009 Après vérification, je suis allé un peut vite pour poster ma modif. Je me suis rendu compte en regardant sur un autre schéma que cela avait une influence sur l'éclairage intérieur. La lumière du plafonnier ne s'éteint plus en position auto. Il me faut aussi regarder si cela ne laisse pas un composant alimenté Il va me falloir faire une petite modif. :2 (25): :2 (25): Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
titi 83 Posté(e) : 23 août 2009 Partager ce message Posté(e) : 23 août 2009 belle idée Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Mon problème à l'heure actuelle, est de retrouver la connexion, ou bien le fils repéré 1 sur le schéma. Car il faut qu'il continue à être coupé par le relais. Alors là je demande de l'aide, je viens de passer l'après-midi à chercher, mais rien. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
Référent Mécanique Pierre Grosjean Posté(e) : 23 août 2009 Référent Mécanique Partager ce message Posté(e) : 23 août 2009 je ne peux pas ouvrir ton pdf Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Sur mon PC j'arrive à l'ouvrir. Je n'arrive pas à le mettre sous un autre format, car cela altère trop la qualité . Pour info, le schéma est le même que le premier (que j'ai récupéré dans l'astuce pour réparer les inters de vitre), mais il y a la suite du schéma. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Je crois comprendre pourquoi je regarde ça de suite. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...

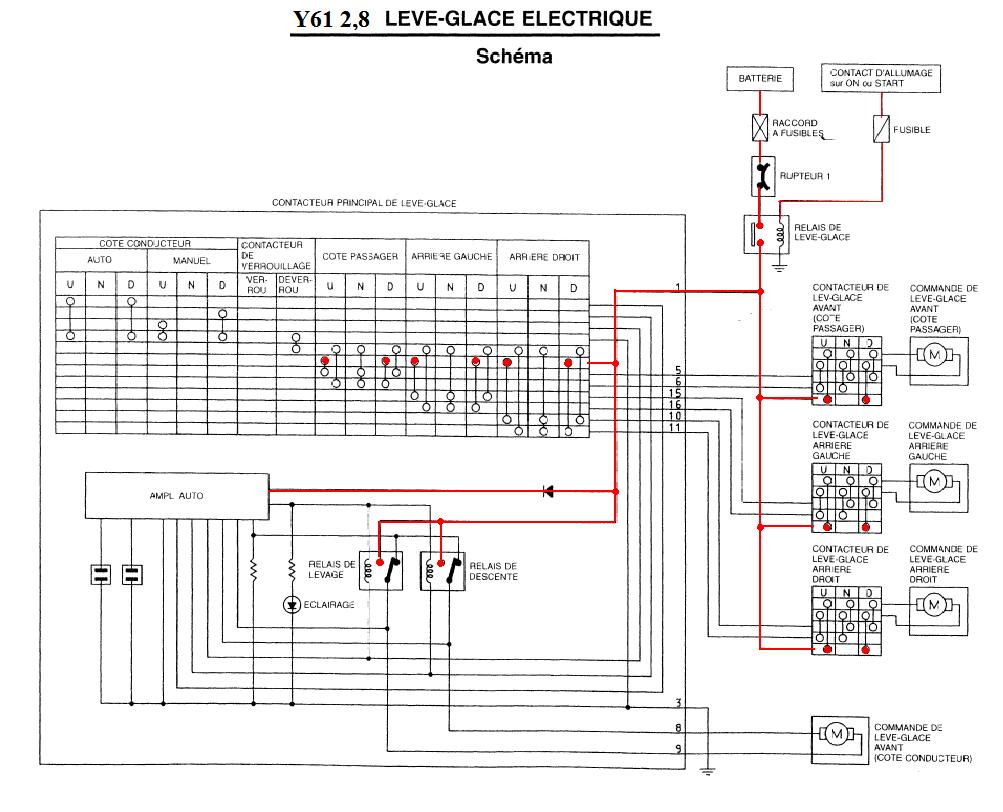

RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Le schéma au format JPEG: Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 23 août 2009 Auteur Partager ce message Posté(e) : 23 août 2009 Je pense que ça doit marcher en alimentant directement les inters. Comme sur le schéma modifié: Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...

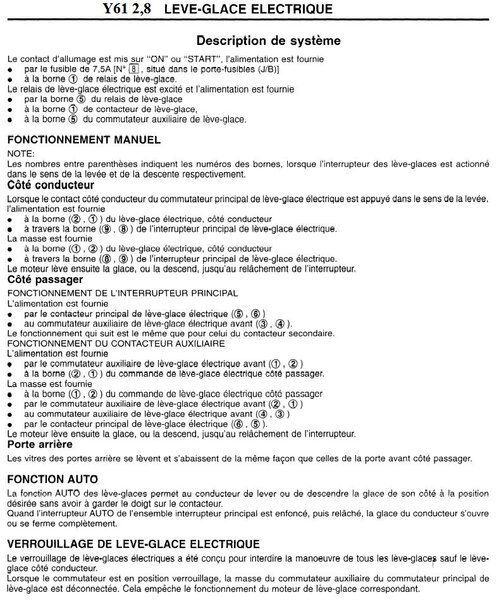

Référent Mécanique Pierre Grosjean Posté(e) : 24 août 2009 Référent Mécanique Partager ce message Posté(e) : 24 août 2009 des explications sur le fonctionnement Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
RenaudR Posté(e) : 24 août 2009 Auteur Partager ce message Posté(e) : 24 août 2009 Merci. Lien vers le commentaire Partager sur d’autres sites Plus d'options de partage...
