Présentation CB Président Johnny III

JeyTroll
Par JeyTroll
dans Navigation & Communication

Featured Replies

Posté(e) :

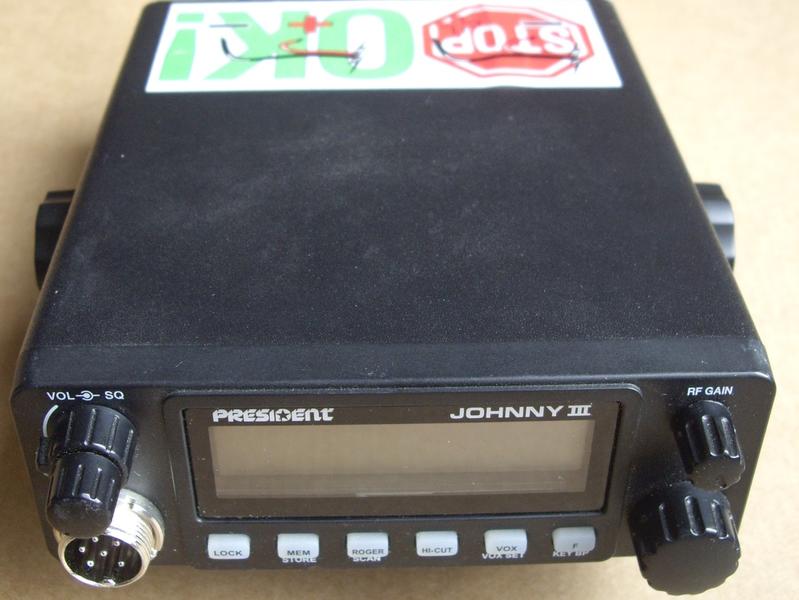

Petite présentation du président Johnny, dernier modèle en date à prix moyen (180€) : Président JOHNNY III




Descriptif Technique :



  • Bouton Off / Volume - Squelch / Asc
  • Bouton RF gain
  • Bouton Sélecteur de canaux
  • Commutateur Lock (Blocage des touches)
  • Commutateur Mem / Store (Mémoire d'un Canal)
  • Commutateur Roger Beep / Scan
  • Commutateur Hi-Cut
  • Commutateur Vox / Vox Set (Mains libres)
  • Commutateur F / Key Beep (Sélection de bandes / Beep de touches)
  • Afficheur Multi-information
  • Prise micro en façade 6 broches
  • Micro
  • Nombre de canaux : 40 cx (version export : 120 cx)
  • Puissance : 4 watts

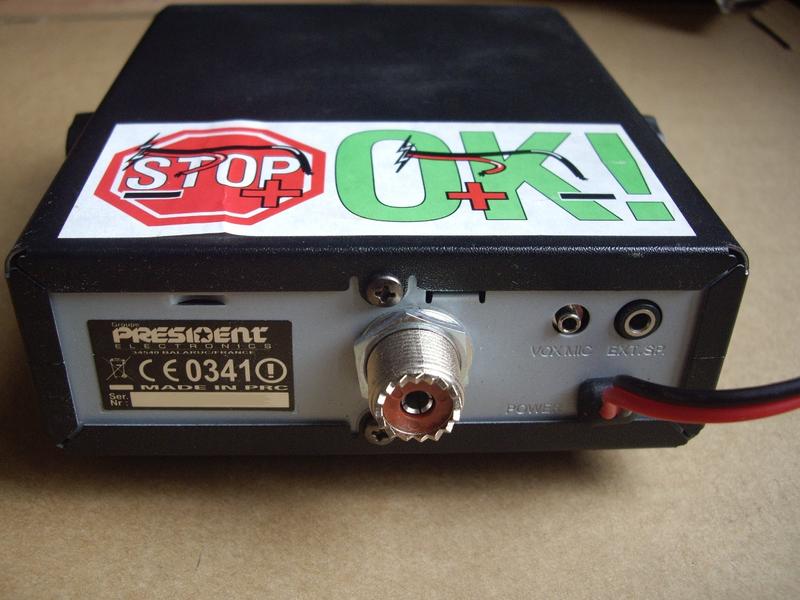

  • Prise SO259 pour branchement de l'antenne
  • Prise jack pour branchement haut parleur extérieur
  • Prise jack pour branchement du VOX
  • Cordon alimentation
  • Norme CE : CE0341
  • Version 12/24 volts commercialisé en 2015

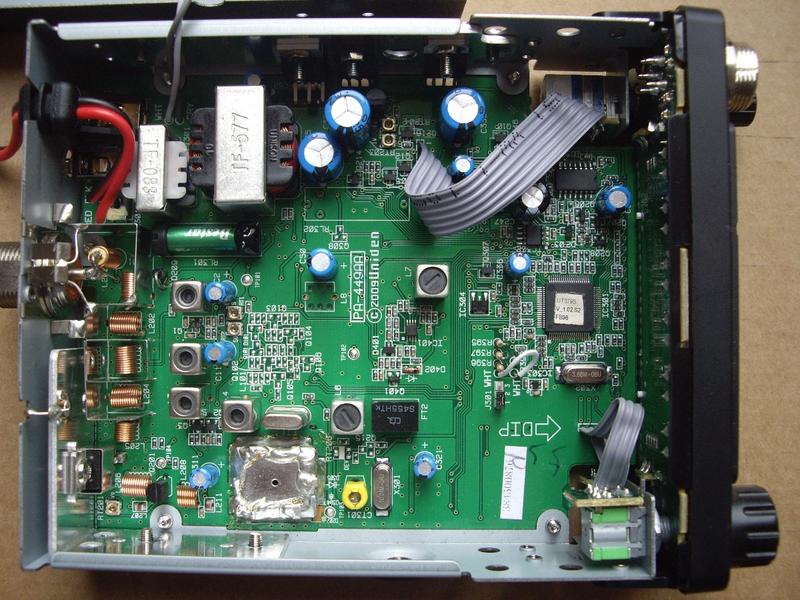

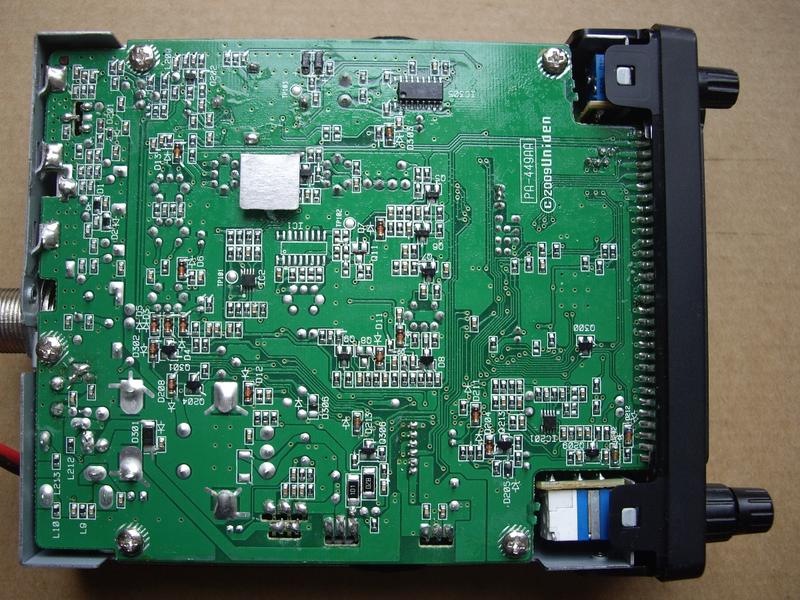

  • Référence platine : PA-449 AA



Shéma prise mic 6 pins :





[TABLE=class: cms_table, width: 36%]

<tbody>[TR]

[TD=width: 132]


[/TD]

[TD]

  1. Modulation
  2. Réception
  3. Emission - Up / Down
  4. -
  5. Tresse
  6. + 12 volts

[/TD]

[/TR]

</tbody>[/TABLE]



Pièces jointes utiles :

- Notice en Français.

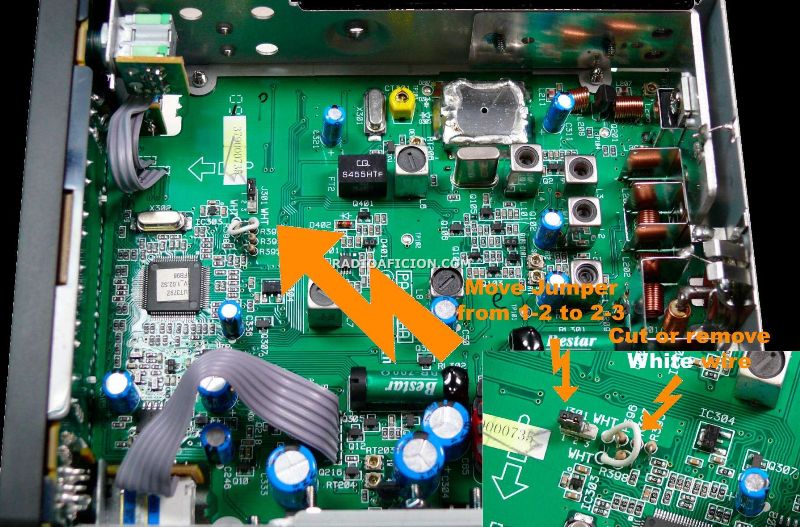

- Débridage de la CB (Très simple) : IDEM QUE JOHNNY II

---> Passage de 40 canaux à 120 canaux.

---> Passage de 4 Watts à 14 Watts.


















johnny_3_asc (1).pdf

johnny_3_asc (2).pdf

johnny_3_asc (3).pdf

johnny_3_asc(12-24v).pdf

johnny_3_asc.pdf

Modifié par JeyTroll
