thibaut31

Suite... edit de korri : superbes photos masi poru un affichage direct, faut les mettre en 800X600 maxi

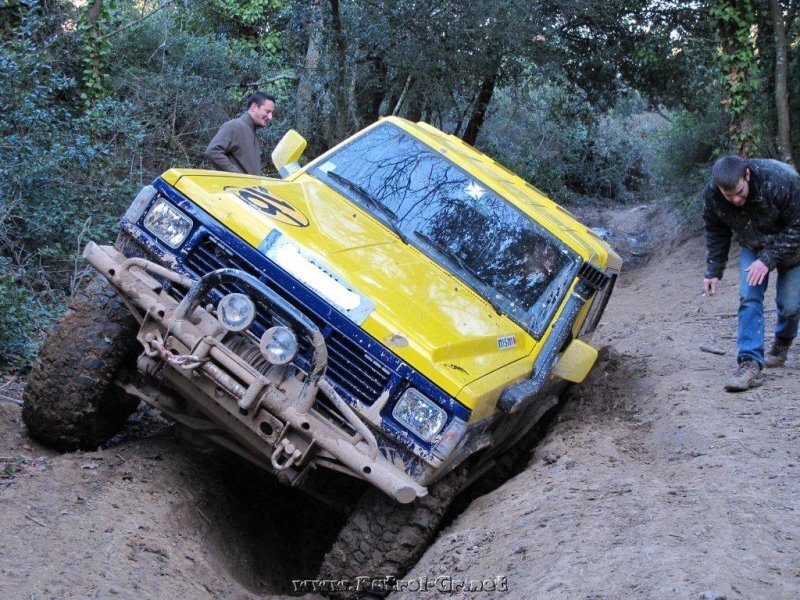

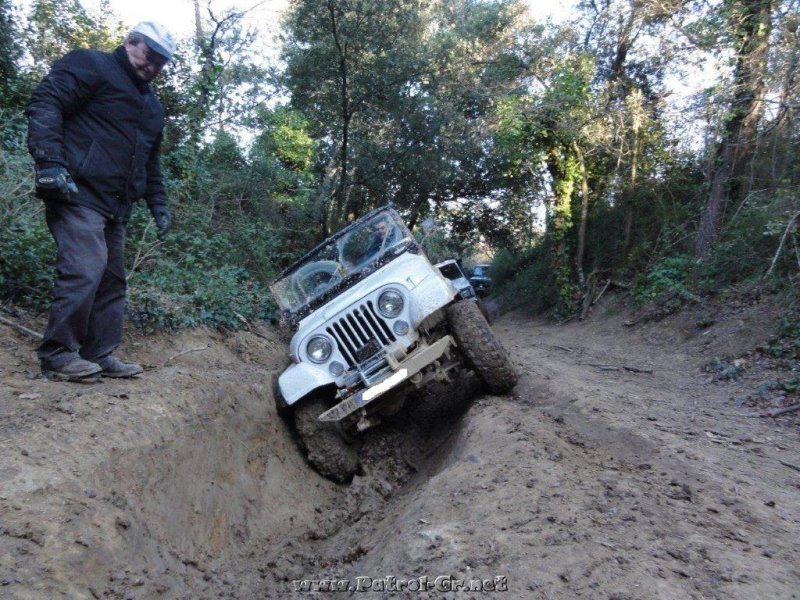

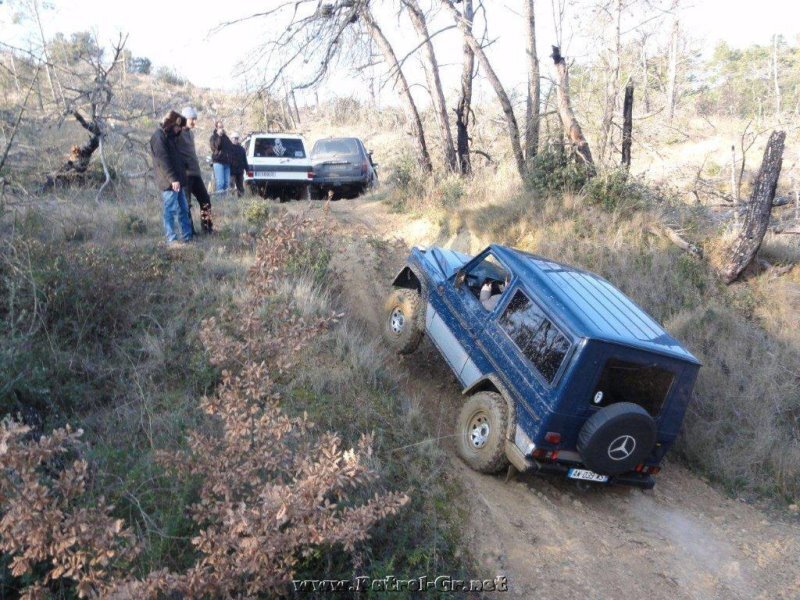

Quelques photos d'une belle journée froide sur l'excellent terrain de Gibalaux, proche de Carcassonne. Nous étions 2 Baroud (mon 2.7 et un 4.2 de HDJ Toy), un 280 GE et une Jeep CJ 4.2 6 cylindres.

Salut à tous ! Je cherche une solution efficace pour protéger mes bas de caisse des agressions diverses en 4X4 . Actuellement j'ai 2 malheureux tubes fixés à partir des longeron du chassis (commandés chez JTTS 4X4 il y a 3 ans). Très esthétique mais niveau protection c'est pire qu'avant ! Quand je me "pose" sur les côtés, ce sont automatiquement les 2 pattes (qui relient le tube au chassis) qui remontent sur mes bas de caisse, les enfonçant lamentablement, et en profondeur ! Je pensais bien faire faire des pattes plus épaisses, mais j'ai peur qu'avec le poids du 4X4 quand je me pose dessus elles plient inexorablement. Avez-vous des solutions ?? Merci d'avance !!

Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.,Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.

Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.,Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.

Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.,Pour avoir accès au contenu des discussions, vous devez être inscrit sur le forum.

Salut ! Effectivement il y a quelques coudes dont un beau à 135 ° dès le départ ! Le problème c'est que l'on avait pas d'autre solution, vu l'emplacement de l'IC, de la sortie Turbo et de l'admission les coudes sont inévitables ... Mais bon, je ne me fais pas trop de souci car actuellement et sans réglage je ne ressens aucune perte de puissance ni temps de réponse du Turbo, donc ... A voir avec les réglages bien évidemment !!! En tout cas l'intercooler joue bien son rôle : après avoir roulé en faisant fonctionner le Turbo (c'est à dire quasiment tout le temps), hop le nez sous le capot, et bien le tube inox avant l'intercooler est chaud celui après est tiède voire froid .

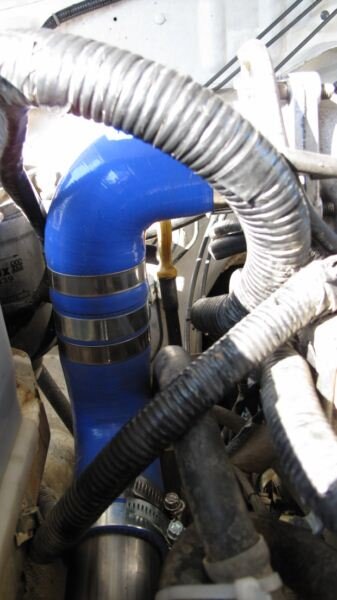

Ca y est ! J'ai reçu les durites et le tube Inox, ça a été long mais elles sont là ! Donc on a rapidement attaqué le raccordement qui a demandé quelques heures de travail de plus, mais le résultat est plus que satisfaisant côté esthétique. Il s'agit donc de durites silicone VENAIR de diamètre int. 51 mm, sachant que la sortie du Turbo c'est du 47 mm et l'intercooler du 60 mm (là j'ai dû utiliser 2 réducteurs 60/51 mm). Ce raccordement a nécessité le perçage de la tôle de part et d'autre de l'IC, la fabrication d'une pièce au niveau du raccordement à l'admission, et bien sûr une étude minutieuse de l'emplacement et de la longueur de chaque élément. J'ai volontairement laissé la waste-gate directement reliée au Turbo (et non pas à l'admission) tant que le réglage moteur n'est pas fait, de peur qu'il soit tenté de tourner trop vite étant donnée la perte de pression à l'admission. Au niveau du comportement du moteur, quasiment aucune différence et c'est tant mieux ! Je m'attendais à un long temps de réponse du turbo, étant donnée la longueur conséquente du raccordement mais il n'en est rien du tout ! J'attends maintenant avec impatience le réglage pompe/Turbo prévu à la fin du mois

A priori je ne prends pas le mien non, même si c'est vrai que ça pourrait être pas mal mais du coup je pourrai pas suivre les "cours" avec vous ! Donc en principe je serai passager des véhicules en présence (les 2 HI-LUX et ton Patrol) !

Yes !! Merci pour les photos qui mettent bien en valeur mon Baroud RDV Samedi au même endroit !!

Très bonne journée hier Samedi à Castelnau, découverte du terrain, légèrement gelé le matin et à peine gras l'après-midi, que du bonheur ! Pour finir, une rando nocturne tip top avec 2 ou 3 zones qui allaient bien , et des organisateurs très pro et de bons conseils... A renouveler !!

J'arrive à l'expliquer mais je suis moins doué pour le faire Mon ic, ça a été une journée de montage et une année de réglage. Il commence à marcher un peu Et si c'était à refaire je le ferai différemment ... Mais au fait Stef tu n'as pas eu un Baroud intercoolé ? ça devait envoyer ! oui,oui j'ai eu un baroud pick-up avec le meme moteur que thibaut, un 2.7l de terrano est c'est vrai que sa marchait vraiment bien, surtout a bas regime, rien a voir avec le 2.8l, peut etre l'effet gros piston ben ouai 2 cylindre en moins pour la meme cylindrée qu'un 60:2 (20): par contre sur route la boite etait un peu longue pour les petite route de montagne Tout à fait, j'ai aussi eu l'occasion de comparer mon moteur avec un Baroud 2.8 TD (même moteur que le GR) et effectivement le TD27T est plus coupleux à bas régime, ça ne fait aucun doute. Par contre le 6 cylindres offre plus de pêche à haut régime, et puis la sonorité est plus sympa aussi . De toute façon, et c'est valable aussi pour les motos que j'ai pu conduire, plus on augmente le nombre de cylindres, plus on gagne en souplesse mais plus le couple maxi est obtenu haut dans les tours ...

Merci Pirate pour ton explication on ne peut plus claire, tu rejoins effectivement l'avis de Rock&Troll sur le sujet. Je ne pensais pas qu'un turbo d'il y a 20 ans (de conception) puisse permettre une pression de plus de 1 bar. J'ai bien compris le système de la perte de charge et des réglages qui en découlent, mais ce qui est sûr c'est que je vais essayer autant que faire ce peut d'éviter de pousser la pression Turbo au delà de 1 - 1,1 bar, quitte à n'avoir que 0,7 ou 0,8 à l'admission. Car je suis vraiment très attaché à conserver la fiabilité de mon Turbo, et vu son prix en neuf, j'ai pas trop envie de faire n'importe quoi ! Pour ce qui est du raccordement, c'est que de la qualité et j'ai essayé de faire le plus court possible. Il y aura des durites silicone et tubes inox uniquement. Il y en a pour 350 € tout de même donc je pense que la qualité sera là. En tout cas merci à vous pour ces précieuses infos qui vont bien me servir !!

Bonsoir à tous, Je me pose une question : avec cette modification, je vais subir une perte de pression de l'air compressé par le turbo ("perte de charge"). Donc le réglage moteur va consister, entre autres, à augmenter la pression du turbo pour compenser cette perte. J'ai beaucoup lu qu'il ne fallait pas la pousser outre mesure (le mien est réglé d'origine à 0,6 bar). Donc, ma question est : le turbo peut-il encaisser une hausse de régime, souffler plus fort quoi, sans que ça remette en cause sa propre fiabilité ? J'imagine qu'il y a bien sûr une limite, mais est-ce que mon Turbo pourrait à priori souffler à 0,8 bar par exemple sans risques (et de toute façon je me retrouverai avec moins de pression au niveau de l'admission) Merci de m'avoir lu et si quelqu'un a une réponse merci d'avance

Bravo pour le dessin, tu as un sacré talent, même si le sujet est beaucoup moins amusant On reconnait très bien Charles, moins Virginie !!

Désolé de ce qui t'arrive Où en es tu de tes démarches auprès de la DRIRE ? Tu vas tout de même pas le vendre ! Y a bien une solution je pense, bien que dans le domaine je sois loin d'être un expert ! Tiens-nous au courant !!

Méfie toi, il va t'ouvrir le capot et virer tout ce qui sert à rien!!! Je me suis déjà occupé de virer cette saleté de VANNE EGR Samedi

On en discute le WE du 13, tu seras là ?

faut trouvé un mec qui connais bien pour ça , pas grand monde chez toi Plus sérieusement sur quoi interviens-tu exactement quand tu parles d'un réglage "qui va bien"? Pour ma part, mes attentes après le montage de l'IC sont les suivantes : - Préserver la fiabilité du moteur - Ne pas fumer comme un cochon - Ne pas atteindre une pression de Turbo trop élevée - je sais qu'il faudra y toucher pour compenser la perte de charge - Ne pas consommer plus Bon je sais je suis exigeant mais je cherche pas la performance absolue en 4X4, simplement un peu plus de couple et de puissance. Quand je veux rouler (fort), j'ai la moto et ses 175 cv qui font très bien l'affaire .

Non connais pas

Et bien attendons de voir ! Mais bien évidemment un réglage du moteur est obligatoire après la pose !!

Pour ceux que ça intéresse, je me suis lancé dans le montage d'un intercooler en position frontale, et c'est là que ça se passe : http://www.patrol-gr.net/forums/viewtopic.php?t=76855

Merci Pierre, il faut donc maintenant que j'arrive à trouver une durite suffisamment longue qui partira de la waste-Gate. Me tarde que le raccordement et les réglages du moteur soient faits !!

Heu ... Ca y est il est arrivé à sa hauteur finale là ??!!! Un véritable BIG FOOT ton engin !! Virginie tu arrives encore à monter dedans ? Bon maintenant il va falloir voir ce que ça donne dans les zones RDV le 13 à Castelnau-Montratier !!

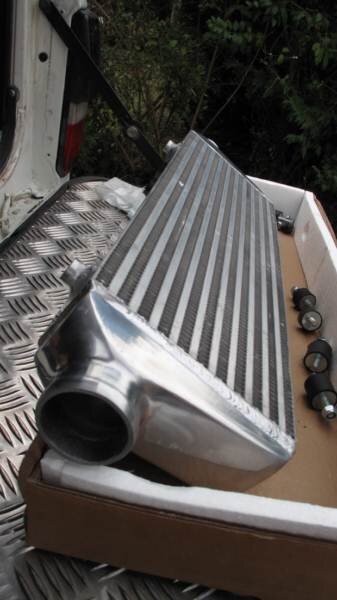

Bonjour à tous, Comme certains d'entre vous le savent je me suis lancé dans le montage d'un intercooler en façade sur mon Baroud 2.7 TD, en espérant gagner en puissance et couple mais aussi en fiabilité. A savoir que mon moteur est équipé d'un intercooler par Nissan sur le Terrano II 2.7 TDi qui développe 25 cv de plus et offre + 6 mkg de couple de plus que mon moulin. J'avais le choix du montage de l'IC sur le moteur (et donc ouverture sur capot) - montage retenu par Nissan sur le Terrano II - ou en façade (entre le radiateur d'eau et la calandre), emplacement que j'ai retenu pour le refroidissement supérieur de l'IC, surtout en TT où le 4X4 évolue à très basse vitesse. L'IC a été commandé en Allemagne, et la première étape de ma modif est le montage de celui-ci. RDV est donc pris chez mon cousin, pro en mécanique auto (une Willys entièrement retapée à son actif, une CJ5 en cours...) pour une bonne journée bricolage : fabrication de pattes, avancement de la tige centrale sous le système d'ouverture du capot ... (voir photos). Vient ensuite l'étude du raccordement en durites de diamètre 51, et croyez-moi ça n'a pas été évident d'imaginer un montage à priori cohérent !! On verra bien à la réception des durites en silicone et tubes inox (350 € de commande ). On en a profité pour déconnecter l'EGR, mais je n'ai pas remarqué de différence notable à la conduite. Mais enfin mon moteur ne sera pas encrassé à cause de cette saleté !! J'en profite pour poser la question aux pros du moteur Turbo-Diesel : comme la pression initiale de l'air d'admission (en sortie de Turbo) sera forcément plus faible après passage dans l'IC (et donc au niveau de l'admission), dois-je piquer la prise de pression de la Waste-Gate APRES l'IC ? Je pense que oui, mais est-il possible, sans déplacer la Waste-Gate, de faire passer la mini-durite nécessaire à la prise de pression de l'autre côté du moteur, à l'admission (et du coup ce serait une durite qui ferait bien 40 cm au moins) ? Merci d'avance pour vos pistes ! Pour l'instant j'attends les durites silicone
