Posté(e) : 5 septembre 200915 a Sauf que ton schéma est faux Sur un potard il n'y a pas de fiche 3 car du modèle à piste http://www.sonelec-musique.com/electronique_theorie_potentiometre.html Pas compris.... tu m'expliqueras comment on peut faire fonctionner un potar avec seulement 2 bornes !
Posté(e) : 5 septembre 200915 a Référent Mécanique avec une résistance sur un plot et le 2ème plot c'est un curseur qui se promène sur elle
Posté(e) : 6 septembre 200915 a Et la tension, elle vient d'où ? Pour avoir une différence de potentiel, il faut déjà 2 points (un + et une masse)... et pour récupérer une tension variable, il en faut un 3 ème ! Sinon, soit ta tension est nulle, soit elle est fixe !
Posté(e) : 6 septembre 200915 a Référent Mécanique Mais non, le courant arrive sur le plot 1 et parcourt une partie de la résistance selon position du plot 2 et part ensuite aux ampoules (qui elles sont en //) et le tout se ferme à la masse. Donc la résistance (variable par le bouton) est en série avec les ampoules donc prélève une partie de la tension (U = RxI)

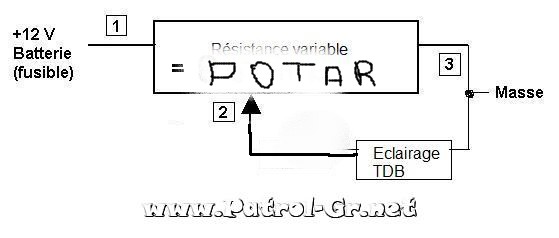

Posté(e) : 6 septembre 200915 a Je comprends très bien ce que tu veux dire, Pierre..... Quelque chose comme ça :

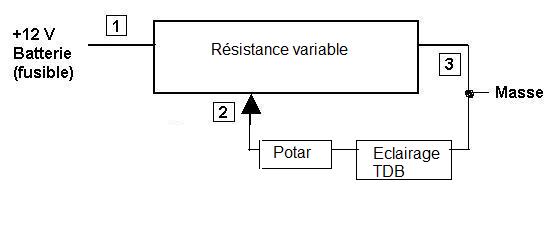

Posté(e) : 6 septembre 200915 a Quelque chose comme ça : bsr... sachant que lorsque tu fais tourner ton potard tu ajustes une résistance ( donc potard = résistance variable) le shéma sera plutot comme ceci A+
Posté(e) : 7 septembre 200915 a Vu ! On y arrive....... Reste à savoir dans ce cas pourquoi dd4x4 avait 3 fils sur son potar !?
Posté(e) : 7 septembre 200915 a Auteur ben oui en fait on y arrive ''le problème a été pourquoi trois fils bennnnn ??? je pense qu'il a dû être changé car moi ;; il n'y a pas marqué potar dessus; il y a marqué rhéostat; autrement c'est exactement le même système sauf que si il a grillé ce n'est pas pour rien, bon ça marche super bien en direct ???? et je crois que le provisoire va durer longtemps ;;; Merci encore à tous cela a fait un sujet ; et un court sur les potars ou (rhéostat ) qui reste quand même intéressant <<< bon trol à tous et à très bientôt
Posté(e) : 7 septembre 200915 a L'avantage de brancher les trois bornes le potar (comme suit) c'est pour si la partie mobile ne fait plus contact, les ampoules seront quand même alimentées par toute la résistance donc elles éclaireront faiblement. Quand la partie mobile fait bien contact, le courant passe par le circuit le moins résistant donc fonctionnement normal. Je pense que c'est un petit plus pour la raison de l'alimenté par les 3 bornes malheuresement ils ne sont pas branché comme ça d'origine...... d-d-4x4 tant mieux que tu ai trouvé, essaye le nettoyage on ne sait jamais si ça se trouve ce n'est que la "crasse" qui gène. Bon courage @+

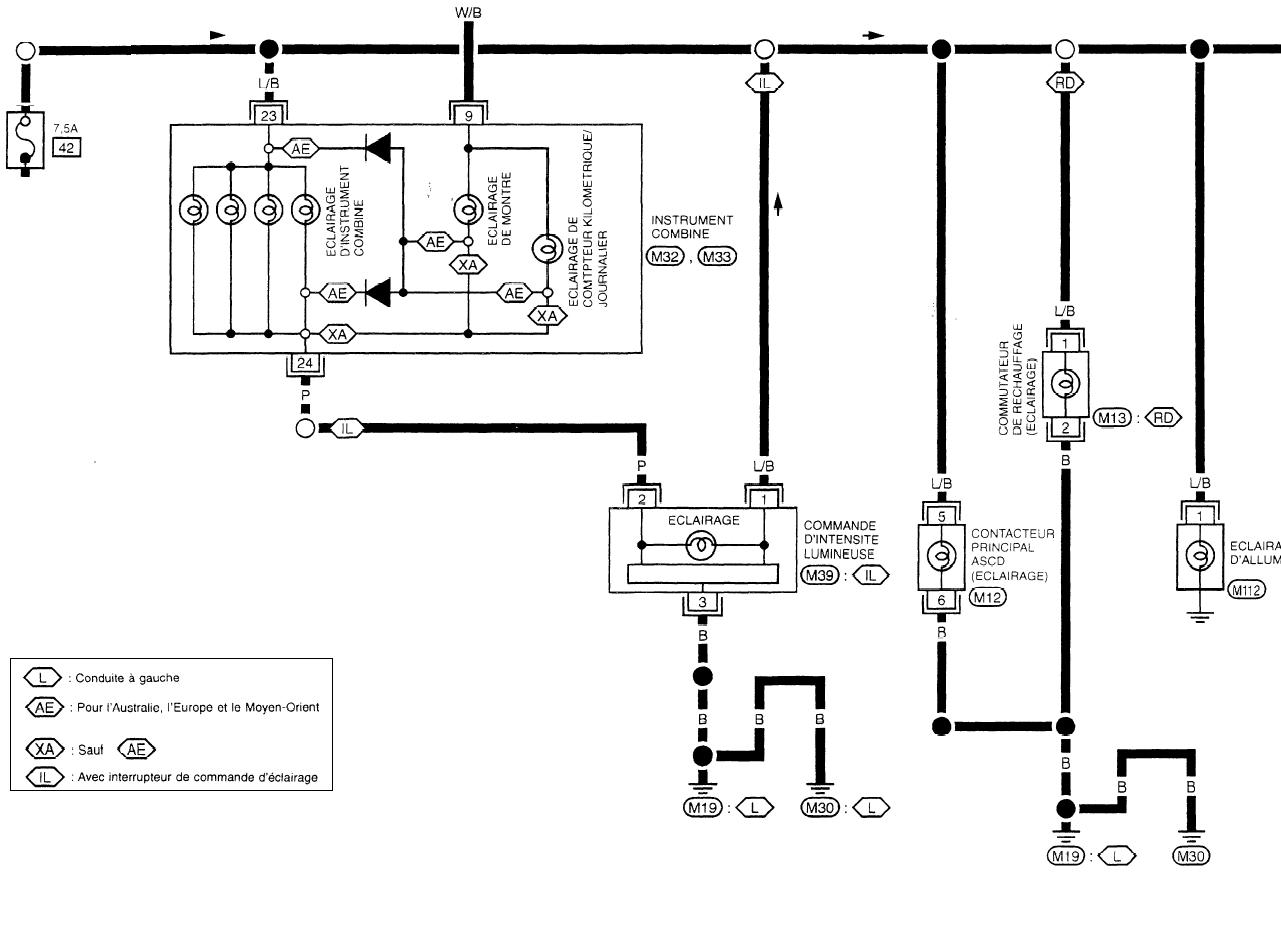

Posté(e) : 7 septembre 200915 a Référent Mécanique voila comment c'est fait sur les Y61 (certainement pareil sur le Y60) et le 3ème point sert pour la masse !
Posté(e) : 8 septembre 200915 a Reste à savoir dans ce cas pourquoi dd4x4 avait 3 fils sur son potar !? bsr... donc voici le schéma le plus en adéquation qui explique tout avec un peu de lecture . A+ http://fr.wikipedia.org/wiki/Potentiom%C3%A8tre#Potentiom.C3.A8tre_.C3.A0_prise_m.C3.A9diane
