  • Silent-blocs excentriques

       (3 reviews)

    puce.gif Silent-blocs excentriques pour les tirants de pont avant



    Lorsque vous procédez à une réhausse de +5cm (et plus) sur un véhicule à pont avant rigide,
    vous diminuez l'angle de chasse et par conséquent le comportement du véhicule.

    Celà se traduit par une direction plus légère, "plus flottante",
    ainsi que par une propension à accentuer le virage dès que vous braquez de plus de 10° le volant (le véhicule veut tourner).
    Pour compenser ce phénomène et retrouver un équilibre et une précision de conduite équivalente à l'origine,
    il suffit de remplacer les silent-blocs des tirants de pont avant par des modèles avec axes excentrés.

    Les bagues polyuréthane offrent 2 avantages sur les Silent-blocs en caoutchouc: solidité et précision de conduite
    En cas de rehausse du 4x4 les silents blocs d'origine sont insuffisants pour supporter le nouvel effort.

    Présentation du kit


    Un plan aide souvent mieux qu'un long discours !


    Commencez par démonter la barre d'accouplement.




    Puis on passe aux tirants de pont, il y a 2 gros boulons et un écrou par tirant !
    Mettre du WD40 avant ça vous aidera pour le démontage.








    Nettoyez chaque boulon démonté et les graisser, ça vous aidera pour le remontage


    On continue le démontage du tirant de pont, bien caler les roues car une fois démonté le pont ne tient plus que grâce à l'amortisseur



    Voila le tirant démonté !

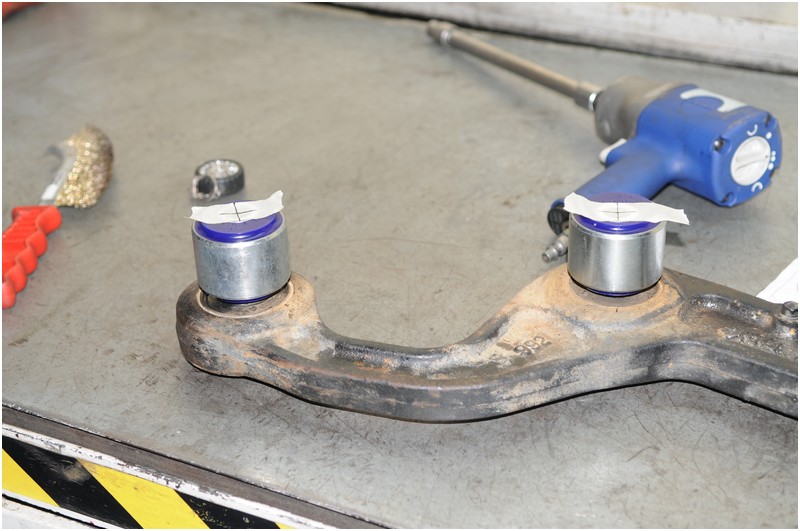

    Avant de démonter les anciens silent-blocs positionnez les nouveaux comme indiqué sur la notice de montage
    les deux trous des silent-blocs doivent avoir une entraxe de 24 cm





    Pour enlever les anciens et mettre les nouveaux en place, une presse est fortement conseillée (beaucoup plus facile à faire)



    Voila le tirant de pont avec ses nouveaux silent-blocs en place.


    Plus qu'à remettre le tirant de pont à sa place, pas facile car pour réussir à mettre les boulons et écrous il faut faire bouger le pont avec une grosse barre
    et c'est lourd tout ça ... Ne forcez pas, allez-y doucement !




    Le voilà en place, faites l'autre coté de la même façon.




    (c) Jeff.
