  • Trucs Y61 2.8 - Fabrication caisson tiroirs

       (0 reviews)

    Jeff

    puce.gif  Fabrication caisson tiroirs sur Y61





    Le but de cette fabrication pour Y61 Court, est d’avoir des rangements dans le coffre tout en pouvant obtenir une surface plane
    Quand les sièges arrières sont baissés (pour un lit par exemple)
    Le but est aussi d’avoir de la qualité pour un moindre coût
    Voilà le résultat au final.




    Le matériel nécessaire :

    2 Panneaux de bois en sapin (peu onéreux) en 100x200x18
    1 panneau de contre-plaqué 100x150x10
    Colle à bois, vis à bois
    2m² de skaï
    colle Néoprène en spray
    Revêtement supérieur en 120x50 (lino grand passage ou moquette)
    les poignées et crochets d’arrimage


    Coupe et fabrication du caisson principal et du grand tiroir (en bois de 18 mm d’épaisseur)
    Et le petit tiroir (en contre-plaqué 10 mm d’épaisseur) en suivant les dimensions suivantes :


    Adaptez les dimensions si vous souhaitez mettre des glissières
    Pensez bien à faire des pré-trous à la perceuse avant de mettre des vis pour ne pas éclater le bois

    Attaquez vous ensuite à la fabrication des coffres de côté
    Calculez au coup par coup, cette opération est plus difficile mais on arrive à prendre les mesures


    Passer une couche de traitement pour bois (une lasure « Extérieur » est très bien). Allez y franchement, le sapin bois beaucoup.


    Une fois le tout séché, vous pouvez commencer le revêtement du caisson principal avec le skaï
    Le premier conseil est de faire vos coupes de skaï avant de le coller (à la colle Néoprène en spray)

    Puis l’agrafer sur le caisson, c’est plus facile et mieux réussi au final
    Les agrafes permettent de bien jouer sur les tensions du revêtement. Ne mettez du skaï que sur les extérieurs du caisson


    Mettre en place aussi le revêtement supérieur du caisson, fait d’une matière plus solide que le skaï, mais avec la même technique


    Idem pour le revêtement des coffres de côté. Réfléchissez bien à vos coupes, avant de couper pour ne pas avoir d’agrafes visibles


    Quand vous avez terminé cette opération, vous pouvez vous attaquer à la pose des réglettes alu sur tous les bords,
    Puis les coins. Faites attention à prendre des vis qui ne traversent pas les 1,8 cm d’épaisseur du bois
    Installez ensuite les poignées et crochets d’arrimage à votre guise


    Pour l’intérieur, mettez un revêtement peinture anti-choc, étanche
    Vous pouvez mettre plusieurs couches pour une meilleure tenue.


    Une fois le tout sec, on place sur les faces apparentes des tiroirs du skaï, pour aspect plus joli, et fini

    N’hésitez pas sur les agrafes que vous recouvrerez avec un scotch électricien noir (pour la finition),
    Et n’oubliez pas de mettre de la colle en spray. On installe les poignées, et de la réglette alu plate
    en dessous et à l’avant du tiroir afin que les agrafes ne s’accrochent pas à chaque ouverture des tiroirs

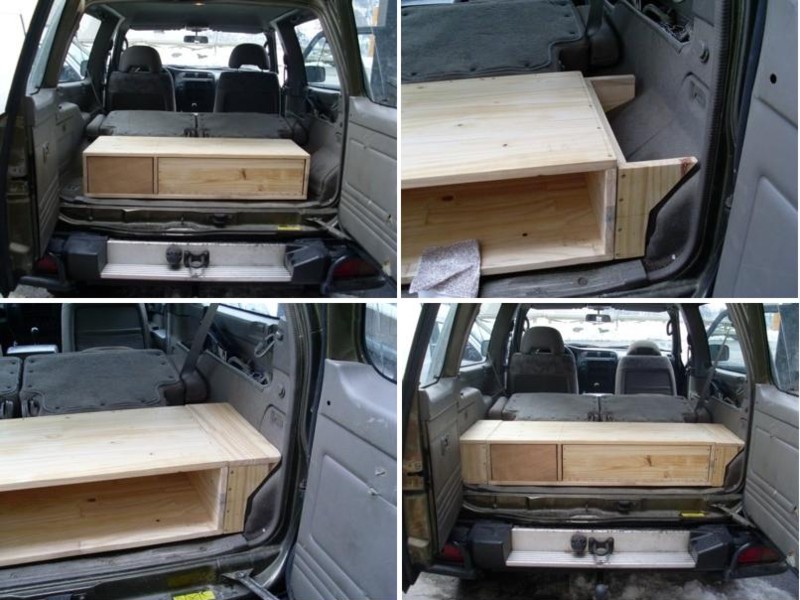

    Il ne vous reste plus qu’à installer le tout à l’arrière du Patrol

    Cela vous semblera serré au niveau des coffres de côté, mais au bout d’une journée d’installation,
    vous verrez que ça se détend, et que la taille devient comme il faut
    Le caisson central est serré par les coffres de côtés. Reste plus qu’à charger




    (c) fruitpierre.
