Contenu populaire

Affichage du contenu avec la meilleure réputation depuis le 06/11/25 dans toutes les zones

  1. Merci Philippe ! Départ ce week end pour la semaine en rb en Espagne !
  2. Salut à tous, petite amélioration du mois Fenêtre qui tremblent à mi ouverture ? J'ai une solution à vous proposer ! Matériel : Un tournevis plat large Un tournevis plat fin Mastic silicone noir Alcool / chiffon / coton tige Velcro autocollant côté boucle Ciseaux Difficulté: clairement il faut être minutieux pour pas mettre du mastic partout. Sur mes encadrements de fenêtre, le joint est coupé côté rétroviseur, mais le bout coupé pendouille et est toujours présent. (voir flèche bleue). Étape 1 : vitre complètement baissée, bien dégraisser entre le bout qui pendouille et l'armature du joint. Dégraisser aussi la face opposée (flèches rouges ci dessous). Étape 2: écarter le joint cassé avec le tournevis et injecter du mastic. Pas trop sinon ça va dégueuler de partout. Sur ma photo j'en avais mis 1mm de trop en épaisseur. (flèche verte). Étape 3 : une fois le mastic injecté, il faut refermer la vitre pour que le mastic soit écrasé de l'épaisseur de la vitre. Il faut y aller doucement et récupérer le surplus au fur et à mesure que la vitre remonte. Sinon la vitre risque d'être bloquée. Redescendre la vitre et vérifier qu'il n'y a pas plein de mastic dans le joint. Sinon nettoyage à l'alcool et coton tige sans écraser le joint qui tient avec le mastic. Etape 4: remonter la vitre en haut et laisser prendre 3 ou 4heures. Étape 5 : baisser la vitre à mi hauteur (pour pouvoir l'attraper si elle reste bloquée) et laisser prendre une nuit. (Moi j'ai laissé prendre avec les vitres fermées. Pour celle passager, tout s'est bien passé, pour celle conducteur, elle est restée collée. Mais en attrapant la vitre avec les mains j'ai réussi à la décoller). Étape 6: après séchage, faire un essai pour vérifier s'il y a toujours du jeu. (Moi, pour la vitre conducteur, c'était bon, mais pas pour la passager). Étape 7: si toujours du jeu. Découper un morceau de Velcro autocollant de la longueur du trait violet et de la largeur du joint extérieur (5 à 6mm environ). - Sur les photos j'ai des déflecteurs d'air, mais sans les déflecteurs ça reste le même principe. Etape 8 : Avec la vitre ouverte de 1 ou 2cm, sans enlever la protection sur l'adhésif, essayer de glisser ce morceau de Velcro entre le joint extérieur et la vitre. S'il est trop épais, recouper un peu les poils avec un ciseau. Le but du jeu c'est de caler la vitre sans pour autant faire forcer le moteur. Et si ça frotte trop, je pense que le morceau de velcro finirait par se décoller. Il doit juste être là en appui. Etape 9: Une fois l'épaisseur ok, baisser la vitre à fond, retirer la protection autocollante, mettre 2 petits points de mastic à chaque extrémité (en haut et en bas du velcro) pour sécuriser l'autocollant qui pourrait se ramollir l'été au soleil, et coller le Velcro sur le joint extérieur pour donner une surépaisseur. On peut s'aider d'un petit tourne vis plat pour arriver à le glisser dans l'espacement pour la fenêtre. Là faut être calme et minutieux... Etape 9: Refermer gentiment la vitre pour écraser le velcro sur le joint et laisser sécher la nuit. Le lendemain, normalement tout est OK. Plus de bruit :)

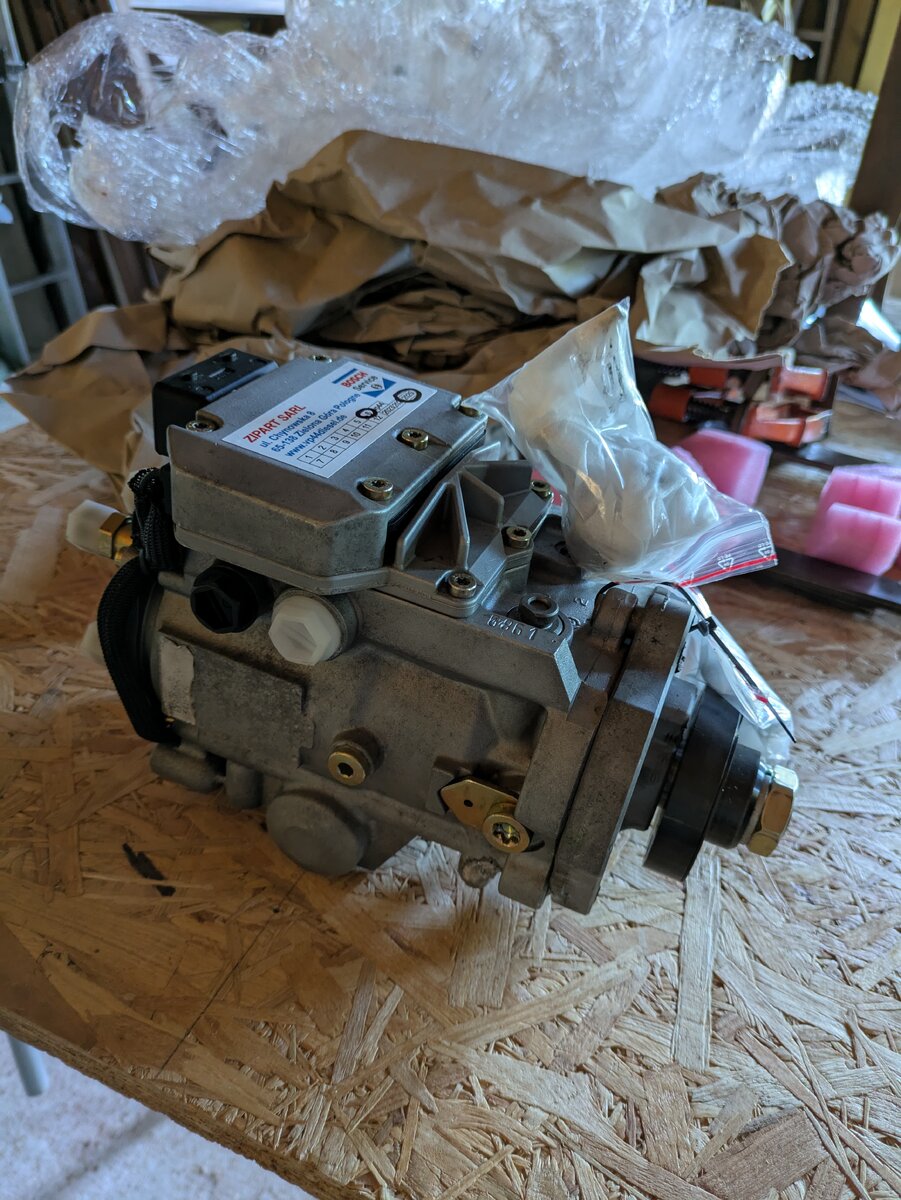

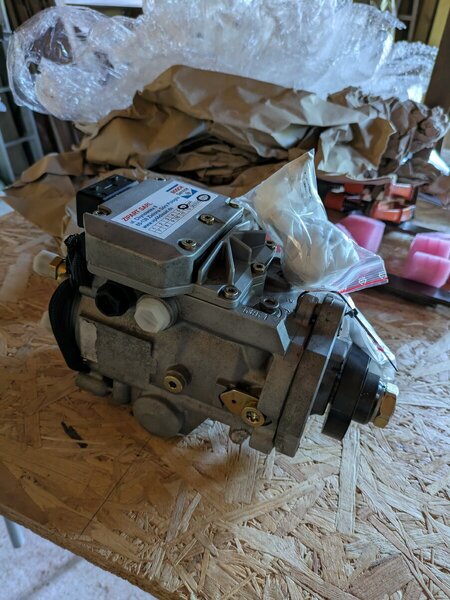

  3. Voici ma pompe qui est revenue de chez Zipart. une restauration complète pour 900€ . Dois-je remplacer la chaîne de distribution et le tendeur de chaîne ?

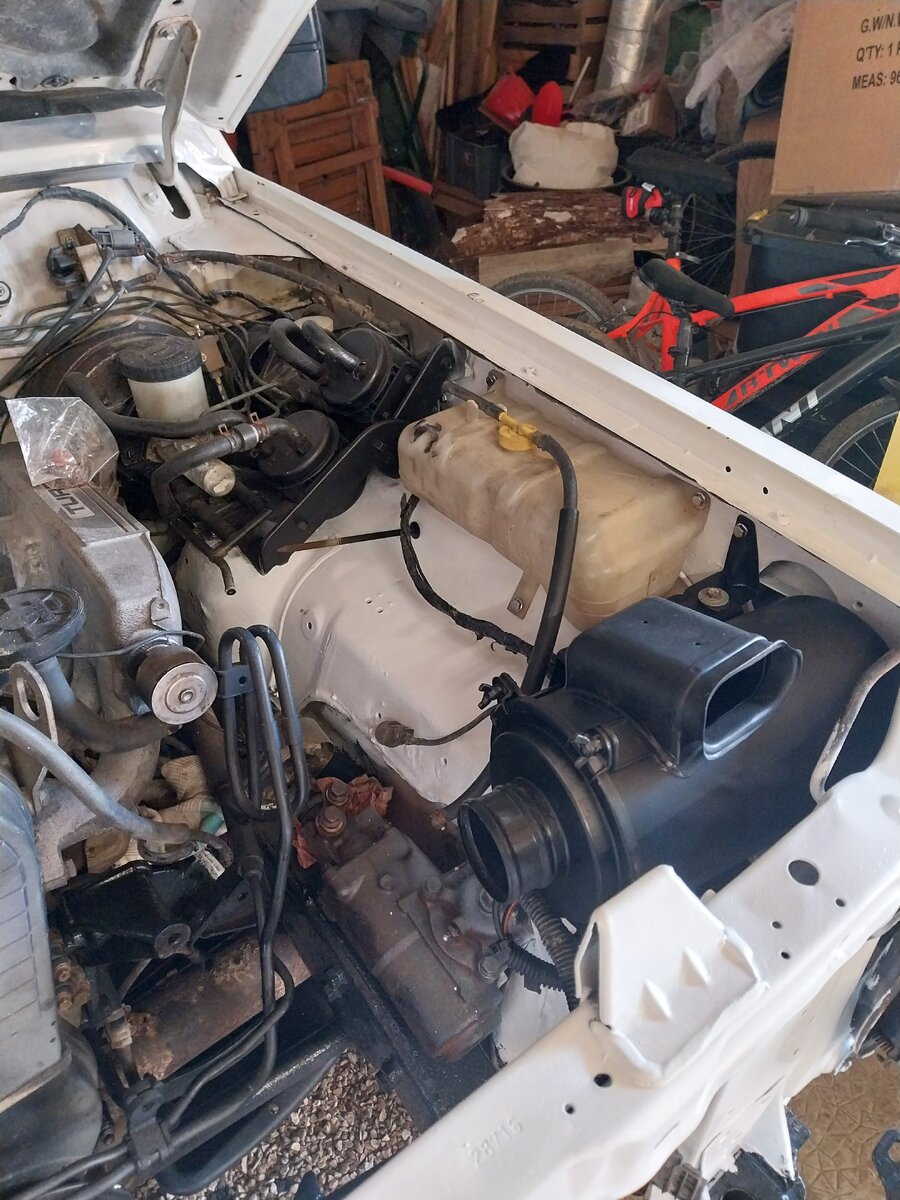

  4. Bonjour à tous, bon les travaux continues et les galères aussi! J’ai remonté le moteur avec sa pompe et circuit de DA, j’ai aussi installé le compresseur de Clim, et commence à remonter toute les durites. Je change une bonne partie des durites rigides ( mises à l’air, circuit de gasoil et blocage ) car la plupart sont rouillés et autant repartir sur de bonne bases! J’ai récupéré une boîte de vitesse mais malheureusement celle ci a le carte fendu donc malheureusement il faut que j’en achète une autre. Je vois déjà venir la question de pourquoi ne pas simplement la refaire, la réponse est simple je ne me sens pas de le faire moi même. On arrive quasiment sur la fin de restauration du châssis, une fois la boîte posé et les quelques durites à rebranché je pourrais passé sur la caisse! Je n’ai pas pu m’empêcher de tester les croisements de pont avec le fenwick😁 on arrive à 65cm de haut mais je ne suis pas en buté de partout, même très loin à certains endroits, à voir une fois finis!
  5. Bjr ! Pourquoi enlever l’ic ? Il est bénéfique pour moins faire chauffer le moteur il me semble et ne peu pas être la cause de ce problème de turbo !?!
  6. Sur mon master acheté neuf en 2009 avec le 2.5 dci 120 bvm6 a bientôt 500mkm , il roule toujours comme au premier jour bien que je demande à ne pas dépasser les 120km/h . Un couple bien généreux par rapport aux 2.3 qui ont suivi . Sur un master 2.3 de 2011 j’ai aussi un joli score de 560mkm
  7. Salut les trolleurs… Et voici enfin mon troll terminé Sans gouttières et avec fibre de verre…
  8. oui les motos deriere et dodo dedans
  9. Je profite d'être revenu ici pour @Serol le retardataire, pour poster une version corrigée de l'app Android "USB" ( donc filaire, et non Bluetooth ) dont le mode test ne fonctionnera QUE pour les quelques dernières box livrées ( et les deux miennes que j'ai mises à jour, évidemment ). Je n'avais pas fait attention, et l'aiguille de Boost (pression turbo) ne se rafraichissait que toutes les secondes. Maintenant, c'est 10 fois par seconde. C'est bien mieux. Attention si vous voulez l'utiliser, il ne faut pas que le module Bluetooth soit allumé, mais bien éteint ( i.e non alimenté), et il faut utiliser un câble mini-USB coté MB, et l'autre compatible de votre autoradio Android ou tablette. MB_CH340.apk A chaque mise en route, l'appli enregistre les données avec la date et l'heure. On peut maintenant rejouer ces enregistrements directement avec l'autoradio si nécessaire, sans avoir à les transférer vers un PC.
  10. Salut les nuiteux, la lune des fraises cette nuit, je l'ai cueillies à l'instant .... bon réveil.
  11. J'en ai profité... Ma clé était capricieuse... Et là c'est le bonheur.
  12. J’ai racheté une 2ème clé avec télécommande sur ce site : https://auto-cles-services.fr/fr/telecommandes-emetteurs/1768-telecommande-cle-emetteur-compatible-nissan-2-boutons-primera-pathfinder-terrano-3701381006649.html Le vendeur m’a indiqué le modèle à prendre selon la taille de la clé et le véhicule et je viens de faire la programmation avec la procédure en bas de la page, la même qu’on trouve sur le forum.
  13. Plus un démarreur je l’avais shunter avec l ancien et sa ne fonctionnait pas merci en tout cas
  14. si je te donne des conseils et que tu ne veux pas appliqué, je ne peux plus rien pour toi, dans un diagnostique il faut avancer pas a pas, c'est ce que je fais avec toutes mes questions qui te paraisse anodine mais pas pour moi, je ne suis pas magicien ni madame soleil, la on commence a un bous et on va bien arriver a en faire le tour de ton truc
  15. tu part de la cosse moins batterie et tu suis le fil

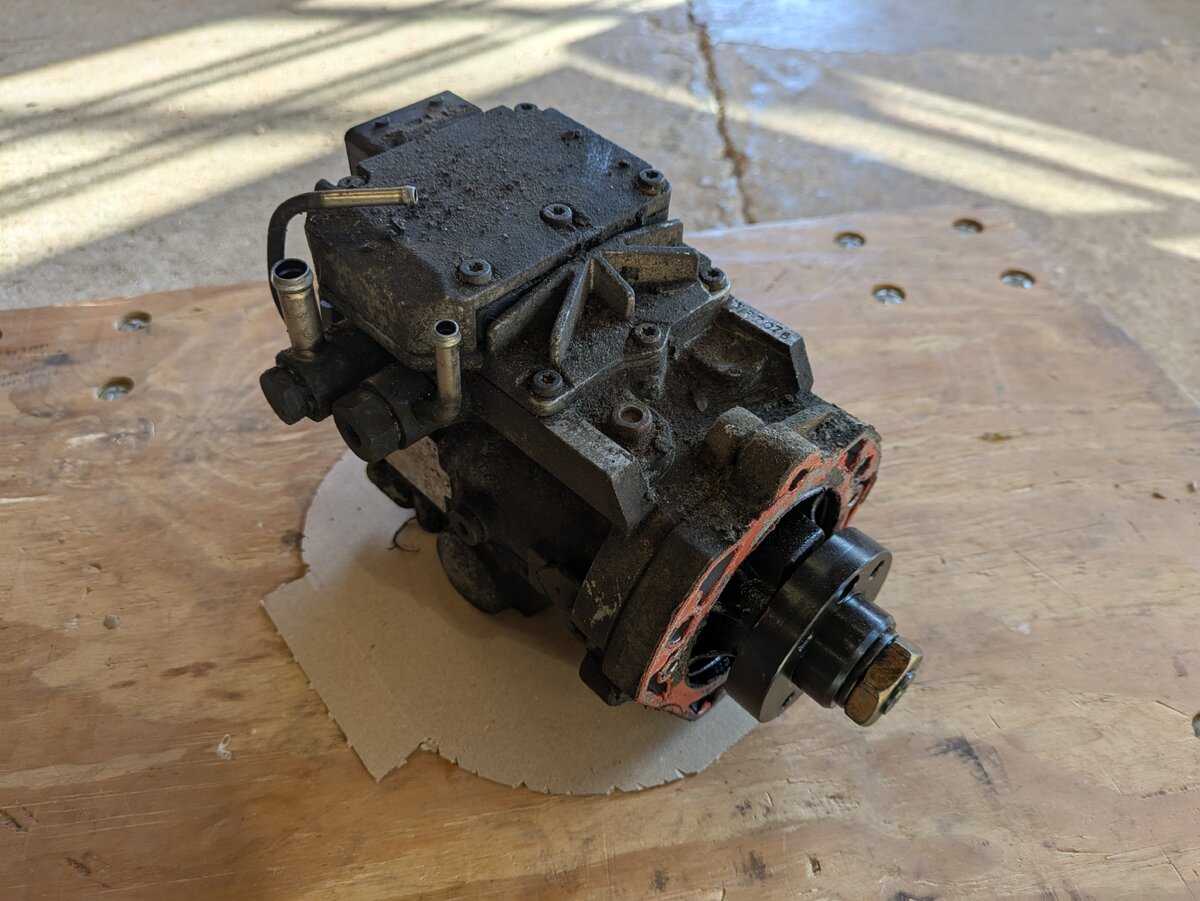

  16. Merci à toi pour ton retour en MP je vais prendre contact avec zipart pour ma pompe. Et oui l’arrivée et le retour ce montent avec des joints Je te mets la vue éclaté en fichier Si tu as un peut de temps jette un œil il est très instructif Pompe Injection Diesel VP44 Problèmes Solutions Dépannage.pdf
  17. 1 point

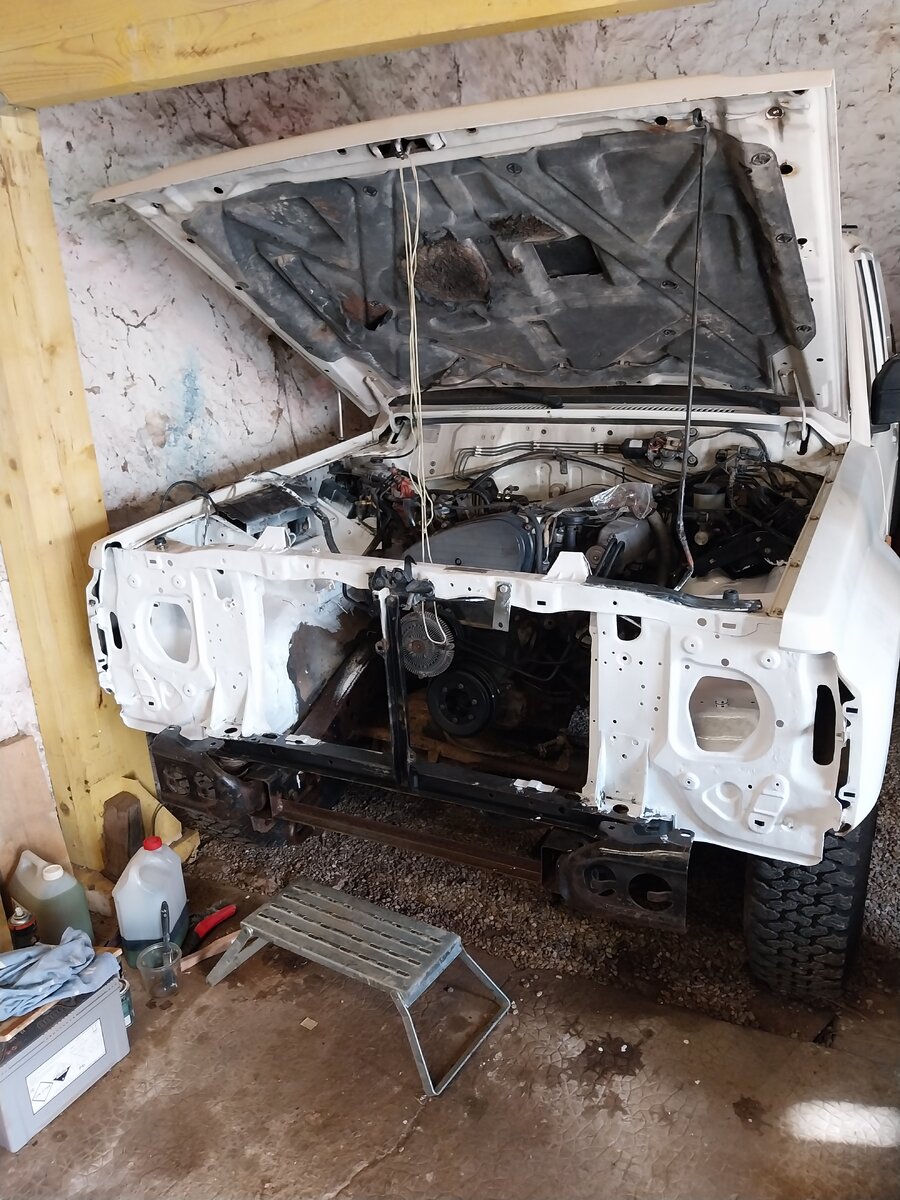

    Après quelques mois de travaux, interrompus à plusieurs reprises pour diverses raisons, la rénovation avance Démontage complet de la face avant, decapage puis antirouille au niveau de tout le compartiment moteur Sablage de toutes les pièces oxydées, remplacement des colliers de durite, des vis,... Allègement des éléments superflus Côté mécanique, distribution + pompe a eau +courroies accessoires neuves. Sablage de la pompe DA, alternateur, alimentation air turbo, boîte à air, radiateur,...puis mise en peinture du tout avant remontage Démarrage dimanche, le moteur tourne comme une horloge, ce qui est plutôt rassurant et réconfortant. Prochaines étapes, vidange de tous les fluides, montage de la ligne complète d'échappement trouvée sur le site italien Ramingo 4x4, remplacement des kits joints des étriers de freins après sablage et mise en peinture. Prévu aussi le decapage + traitement anticorrosion du châssis, les ressorts de suspension (sauf si HS) et de tous les silentblocs par des modèles polyuréthane. Passage contrôle technique fin d'été si j'arrive à garder la dynamique. Il y aura ensuite un gros rafraîchissement de la partie intérieure
  18. Bonjour je m'appelle Robin j'ai 20 ans j'ai acheté mon premier patrol il y a 8 mois ses un Y61 3.0 DTCI de 2006 Je les surnommé Gibus car je trouver que se surnom lui aller bien et mon objectif et de le préparer pour faire le tour l'Europe du Nord ( Suède,Norvège,Finlande,Russie) Mais pour le moment je m'occupe de le remettre en état petit à petit même si mais compétence en mecanique se résume à changer le tapis quand il y a de la poussière donc je compte un peu sur vous pour m'aider en cas de problème 🤘😀
  19. Bienvenue et santé !
  20. Fais un essai en changeant le chargeur du tel
  21. Merci Hervé ! Bon début de semaine …
  22. Cherche sur EBay Australie c’est la que j’ai trouvé le mien . Par contre vérifie bien qu’ils expédient à l’international.
  23. Sur EBay tu en trouveras https://www.ebay.fr/itm/316779521749?_skw=intercooler+nissan+patrol&itmmeta=01JYY7PA1HNPZB4D52QT43Y4J7&hash=item49c187e6d5:g:d9kAAOSwlt9cQU2u&itmprp=enc%3AAQAKAAAA4FkggFvd1GGDu0w3yXCmi1dEc8Grbn4peALQtZsx5PZ4uCuDzRrRvjB71RZ1eJ23oywsj2c5AJ6WVXnDAYP9A6sms5%2BRGV4d%2FaMATghmKNzHEdI8OVBFlqvurqJ9JVMe2FY%2FAJptNd3jDzfP8dUoCOeyAz7w12ar8Cnw%2FnVpxBhL35Fxb53J4RTuiuYtwUrH0NqjSVvoPFdOCzJm2wB5Hin52MFdUWvkvepg3ouu8cg0Jx6%2BeQzMnJJ9wY3z0O10OZ0Wkv7FvuWCYFU7qEKC8jYyA4fVj4XByeDiVIG8uLam%7Ctkp%3ABk9SR_Kg2cf3ZQ
  24. Bon Dimanche à toutes et à tous le petit déjeuner est servi
  25. je vais en voir quelques uns ce weekend, a priori bv6 et 2.0 115cv
  26. Bonjour, je m’appelle Adrien et je suis des Bouches du Rhône. J’ai fait l’acquisition il y a 2 semaines d’un Y60 de Juillet 1993. Il a 144000km. Hormis son pare buffle et ses marches pieds il me semble qu’il est entièrement d’origine. Il a le blocage de Diff, un intérieur tissu, les vitres elec et les feux réglables en hauteur. En terme de corrosion il est à peu près épargné par rapport à ce que j’ai pu voir sur d’autres, seulement le bas de caisse arrière gauche a un trou de 5cm par 5cm. Mécaniquement il tourne parfaitement. Cependant, j’ai un bruit de claquement lorsqu’il il est chaud et au ralenti, qui disparaît dès que j’appuie sur l’embrayage. Je ferais sûrement un post dédié à ce sujet car je ne sais pas dire si c’est la boîte ou la butée. Au plaisir de discuter mécanique et préparation avec vous !
  27. 1 point
    Bjr ! Oui change ton porte filtre car les membranes sont fragile et la tienne est probablement hs . Pour la bougie cassée cela a forcément un impact sur le démarrage . Faire un double préchauffage est encore la meilleure solution pour le faire démarrer pour qu’il boîte le minimum de temp Avec le cumul des deux problèmes c’est déjà bien que tu démarres !
  28. non pas equippé que ce soit avec ou sans clim
  29. Bonjour à tous, bon changement de couleur des ressort, je n’avais pas encore reçu les avants et malheureusement le délais de livraison était trop long alors le vendeur m’a expédié 4 ressorts car ceux qu’il avait en stock était jaune. Il font la même hauteur (du moins les arrière) donc ça me convient! Je me suis rendu compte d’un soucis, les rondelles qui compriment les Silentblocs de tirant avant touchaient les drops box, bien sûr je m’en suis rendu compte une fois monté. Donc passage par la meuleuse pour faire de la place, d’autres ont déjà eu ce soucis? J’espère que j’ai assez découpé, à voir pendant les essais! La peinture et la réfections des différents composants continue. J’attend maintenant les durites de gasoil et de mise à l’air qui vont remplacer les durites rigides bien attaqués par la rouille.
  30. J’ai fouillé dans mon bazar et je suis tombé sur ça, un taraud 3/4 gaz, est ce que c’est bien celui là qu’il faut pour faire la modification de la sortie du LDR sur la culasse?
  31. Merci j’ai commander le capteur sur partsouq j’espère que ma panne sera régler
  32. 1 point
    Faisant des voyages en mud, je préfère avoir un mud en RS pour pas être embêté à l'étranger.... Sinon n'importe quelle taille fait l'affaire pour dépanner tant qu'on la met à l'avant moyeux debrayés
  33. Le transpondeur est un petit morceau de plastique blanc.... Tu peux l'enlever et le laisser en permanence dans la voiture si problème pour dépanner... Sinon il suffit d'enlever la partie lame plus transpondeur et la mettre sur la nouvelle partie électronique...
  34. En road trip au bord de la mer Méditerranée.
  35. J’ai pris un produit équivalent, conseillé par un copain électronicien et moins cher que l’Ardrox
  36. Soudure des connexions... Ci dessus pour la pompe Évent et remplissage ci dessous.... Mise en place de la pompe à eau.... Petit modèle "renforcé" (la partie pompe est un peu plus étanche, jai ajouté du mastic)... Un préfiltre sur l'aspiration, non visible encore, est obligatoire, Sinon la pompe à membrane se bloque direct à la moindre saleté... Et en raid on a autre chose à faire que démonter la membrane.... Une petite monture a niveau avec un flotteur dans une bille de liège Ca passe juste...
  37. L'adresse à une maison individuelle ( la leur ?) je savais, car je l'avais moi-même vérifiée. Les avis google ne valent rien. N'importe qui peut poster n'importe quoi. ici, trois avis seulement, bof. Cherche sur notre site pour avoir l'avis de ceux qui ont envoyé leur pompe en réparation en se recommandant du site ( Patrol-Gr). Le port retour est gratuit. Le seul avis négatif que j'ai vu sur notre site, c'est celui d'un nouvel inscrit qui avait disparu aussi vite qu'il était apparu. Moi, je préfère les avis de ceux du site qui les ont vraiment utilisés, et qui en ont tous été apparemment contents. Perso, ma pompe de 04/2000 marche toujours parfaitement. Je la bichonne et elle me le rend bien. J'avais déniché cette adresse car les autrichiens très bien qu'on utilisait avant ont arrêté leur activité.
  38. Vidange du Patrol Matériel : 8,2 litres d'huile Elf Excellium LDX 5-40 (10,40 euros/litre) Filtre à huile avec joint torique référence Nissan : 152092W200 (16,55 euros) 1 joint bouchon de vidange référence Nissan : 1102661000 (1,20 euros) Clefs à cliquet Clef dynamométrique Un seau de 10 litres Une Adelscott Méthode : Laisser tourner le moteur jusqu'à ce qu'il atteigne sa température normale de fonctionnement, puis arrêtez-le. Ouvrir le bouchon de remplissage d'huile (figure 1) (figure 1) Démonter la plaque de protection (2 vis de part et d'autre) (figure 2) (figure 2) Placer le récipient qui va bien sous le bouchon de vidange (Capacité 8 litres minimum) Dévisser le bouchon de vidange (figure 2) et vidanger l'huile complètement Pendant que l'huile s'écoule repérer le filtre à huile (figure 3) (figure 3) (figure 4) Sous le filtre à huile il y a un récupérateur d'huile (figure 4) Y raccorder un flexible de vidange qui ira dans le récipient d'huile Dévisser le corps du filtre (environ 4 tours) avec le carré 12,7 mm d'une clef à cliquet de façon à amener le repère vers le haut (figure 5) (figure 5) Le filtre à huile va se vider proprement et doucement (3 minutes) Nettoyer le plan du bouchon de vidange et le revisser avec un joint neuf (figure 6) Couple de serrage du bouchon de vidange : 54 à 59 N.m (5,5 à 6,0 kg-m) (figure 6) Démonter complètement le corps de filtre, le nettoyer, changer le filtre, Mettre délicatement un joint torique neuf légèrement huilé Remonter le corps de filtre avec un couple de serrage de : 19,6 à 24,5 N.m (2,0 à 2,5 kg-m) Remplir d'huile sans dépasser le niveau max. Mettre en route et vérifier qu'il n'y ait pas de fuite L'inspiration et les schémas viennent du manuel utilisateur actuel Maintenant vous pouvez aller vous rouler dans la boue et au retour vous pourrez siroter votre Adelscott. (c) Db.
  39. Bonjour, désolé pour le déterrage du post , sinon il se vend des clignotants adaptable facilement pour soixantaine d'euros les 2 avec port. voici le lien chez un partenaire du site : https://www.euro4x4parts.com/fr/pieces/ref=LVC1280/feux-veilleuse-clignotant/oe=3113-br.
  40. ça je l'ai fait suite à la consultation de l'article et ça fonctionne très bien
  41. C'est la moindre des choses. J'ai profité du mauvais temps pour en passer sur l'amélioration du mode test, tant qu'à faire. Plusieurs me l'avaient demandé, mais j'avais eu la flemme de faire. En fait, je l'avais faite pour moi, mais pas dans une version 'bullet proof' que tout un chacun pourrait utiliser. Voilà comment ça marche : le mode test n'est plus 'automatique', mais manuel. On peut ainsi s'assurer ( et on en a le temps ), du niveau de pwm qui commence juste à faire ouvrir les aubes ( le levier se décolle de la vis de blocage) et de celui qui ouvre les aubes en grand. N'ayant toujours pas mon Patrol, j'ai testé sur "table", en simulant des valeurs de tension pour les différents capteurs ( c'est ce qui me permettait de tester les MB sans les installer chacune sur mon Patrol, donc en injectant des voltages différents sur chaque entrée capteur, et un signal tr/mn. 1/ MB tourne sur ces valeurs "test usine" et le résultat est "conforme" pour MAF_in, MAF_out, RPM, mBar, et pwm. Le pwm correspond à la valeur prévue dans la carto usine pour cette pression de 325 mBar, soit 41.37% 2/ On passe en mode "test" en tapant sur la touche '*' du clavier le pwm est maintenant imposée la première valeur de notre carto (voir image suivante) soit 56% ( qui correspond à une pression relative de -300mBar, soit celle qu'on obtient environ à 3000m d'altitude. Sur un Patrol au ralenti, on aurait évidemment la même chose (pwm 56%), mais un RPM à 750 tr/mn, un MAF_in entre 1.9 et 2.3 suivant les modifs ( EGR bloquée, pot 3", catalyseur; ou pas... etc), et un MAF_out que je suggère de fixer à 1.7 - 1.75V afin de limiter la conso (et l'odeur) de notre Patrol au ralenti. 3/ si on commute sur l'affichage temporel "historique", on obtient çà : rappel du mode test en cours. le curseur se positionne sur la valeur N°1 de la carto ( ici 56%). Sur l'écran du bas on voit le passage au mode test, et la valeur pwm qui vient se coller en haut. C'est ce que doit faire la tige de l'actuateur. En utilisant les touches + (et -) on peut parcourir les valeurs de la carto une à une. 4/ on parcourt la carto avec les touches + et -, et on peut s'assurer du mouvement continu de la tige de l'actuateur, dans un sens, puis dans l'autre. et bien de bout en bout. ici, passage en mode test, puis appuis successifs sur la touche '+', qui fait descendre la valeur pwm ( et donc la tige de l'actuateur). 5/ et là, on s'est amusé à faire un palier, avant de poursuivre, puis de remonter en laissant le doit appuyé sur la touche '-' jusqu'à remonter à la position "2" de 55%, indiquée par le curseur sur la zone grise à gauche. Avec cet outil, on peut donc s'assurer précisément sur un Patrol "Stock" que les aubes restent fermées jusque vers +300mBar de pression admission, ce qui est suffisant pour bien lancer le turbo, avant d'ouvrir les aubes assez rapidement avec l'augmentation de pression et atteindre la mi-ouverture, zone de meilleure efficacité, et surtout, de moindre contre-pression ( on veut de l'air qui remplissent les cylindres, pas de la pression pour de la pression, qui fait tout le contraire de ce qui est nécessaire car de maintenir les aubes trop fermées génère de la contre-pression dans l'échappement, là ou se trouve la turbine de sortie, qui empêche les cylindres de se vider lors du cycle d'échappement, et du coup, l'air frais ne pourra pas rentrer comme il faut au prochain cycle d'admission). Et on peut aussi vérifier que pour les pressions que l'on juge 'trop élevées" ( 1.25-1.3 bar pour notre Di), les aubes sont alors grandes ouvertes (tige actuateur toute sortie). Les trois malchanceux qui ont actuellement un souci avec leur MB en mode test recevront cette nouvelle version avec un nouveau mode test une fois totalement validée sur mon Patrol. Il faut bien que je me fasse pardonner si j'en suis le coupable. PS : je rappelle une fois encore que ce n'est QUE lorsque le fonctionnement est parfaitement satisfaisant à basse altitude que l'on peut commencer à dévisser un peu la vis de butée, et faire en sorte que les aubes soient un peu plus fermées en altitude où l'air est moins dense, pour que le turbo tourne plus vite plus tôt. D'où l'importance de BIEN REGLER le début d'ouverture à +300mBar sur un Patrol stock et de bien noter ce qu'on fait, et de le faire avec méthode en comprenant bien ce qu'on fait et pourquoi avant de toucher aux réglages du turbo. Cette version améliorée du firmware MB facilite ces réglages.
  42. Plutôt que souder des fixations en inox épais, difficile à trouver en récup, j'ai opté pour la fabrication d'un berceau en acier strié de 4mm (6mm avec les stries) dans une grande tôle rouillée de récup. après quelques découpes au plasma, soudure à la baguette, décapage.... et ma recette de peinture rustol / hammeritte (peinture à résine alkyde uréthane) en 3 couches que j'utilise aussi pour le chassis (rustol pur ou ferose - attente 24h - rustol 70% hammerite 30% - attente 24h - rustol 30% hammerite 70% - attente 24h) si les temps d'attente sont respectés je trouve que la peinture prend un bel aspect bien dur.
  43. Autopsie d'une boite de vitesse Patrol Y60 Mon Nissan Patrol GR de 1993 sifflait lorsque j'étais en 5ieme, et ce depuis son achat il y a trois ans. Ce sifflement s'est aggravé lorsque je me suis tapé un Nice/Béziers aller-retour, je l'ai vidangé : l'huile de boite était saturée en micro limaille (alors qu'à la vidange précédente -10 000 km plus tôt- RAS). L'usure "prématurée" des roulements de boite sur les Patrol GR Y60 est un problème connu, ils nécessitent d'être remplacés entre 150 000 et 200 000 km. Sur le mien, j'ai eu un peu de sursis puisqu'il avait 251 000 km. Donc je me suis décidé à tomber la boite pour changer les roulements... Comme mon embrayage commençait à donner des signes de fatigue, j'en ai aussi profité pour le changer! Donc tout d'abord, voici un petit schéma de l'ensemble boite de vitesse/boite transfert (piqué à Pierre, bien sûr) Donc l'arbre primaire (en orange) entraîne l'arbre intermédiaire (en bleu clair), qui entraîne lui même l'arbre secondaire (en gris). La 4ieme vitesse est en prise directe c.a.d q'un baladeur solidarise l'arbre primaire et l'arbre secondaire, et du coup l'arbre intermédiaire est toujours entraîné, mais "dans le vide". La boite est divisée en deux compartiments, séparés par la "plaque alu intermédiaire" (en kaki, traversée par les arbres intermédiaires et secondaires) : le compartiment (carter) de pignonerie (dans lequel on trouve les 1, 2, 3 et 4 eme vitesses) et le compartiment (carter) de 5ieme/ Marche Arrière. L'ensemble boite de vitesse/boite transfert (BV/BT) repose sur une traverse fixée au châssis, et coup de bol, elle est en équilibre sur cette traverse, ce qui facilitera la dépose ! La dépose se fera par en-dessous, bien sûr, à l'aide d'une chèvre, après avoir surélevé le véhicule pour permettre de faire passer la boite sous le véhicule. La BV/BT reposant sur sa traverse sera réceptionnée sur un chariot de mécanicien. La BV seule pèse 45 kg, la BV/BT environ 120-130 kg. C'est parti ! J'ai commencé par surélever la voiture avec des parpaings : en fait c'était complètement stupide de ma part, ils auraient pu s'effondrer sous le poid de la voiture, donc, à ne surtout pas faire !!! Pour avoir de la place, j'ai ensuite "dénudé" l'intérieur : dépose des sièges avant, du boîtier plastique entre les sièges, de la moquette et des soufflets de leviers de BV et BT. Après avoir déposé les arbres de transmissions, les durits et fils attenant à la boite, j'ai appelé mon pote Nico à la rescousse pour me donner un coup de main pour la dépose de la BV/BT. On a donc accroché à la chèvre la BV/BT au niveau de la traverse : Puis on a dévissé la traverse du châssis, et la BV/BT du moteur (ce dernier a été soutenu avec un cric pour qu'il ne bascule pas en arrière). Comme on ne savait pas trop comment la BV/BT allait réagir une fois simplement retenue par la chèvre, on a pris nos précautions Finalement, effectivement elle était bien en équilibre sur cette traverse donc on a enlevé quelques crics.... La BV/BT est en train de se décoller du moteur, et on voit apparaître le mécanisme d'embrayage : On a ensuite fait descendre l'ensemble tout doucement sur le chariot de mécanicien. Pour que la BV/BT puisse glisser sous la voiture, il faut démonter les leviers de vitesses et de transfert : La BV/BT sur son chariot de mécanicien (qui fait un peu la tronche !). Le tambour en queue de boite de transfert, c'est le frein à main.... Et une vue de la cloche d'embrayage (le roulement de butée avait un joli jeu et était complètement sec...) : Finalement, alors qu'on s'en faisait tout un plat, la dépose de ce gros bidule nous a semblé plutôt facile! Et voilà, plus de boite ! : On a ensuite déposé la boite de transfert (BT). Pour ça, on verticalise la BT/BV..... .....puis on dépose la barre transversale, et les nombreuses vis de fixation de la BT à la BV, et avec notre copine la chèvre on soulève la BT : Arrivant au terme de la dépose de la boite, Nico laisse exploser sa joie Il reste toujours un peu d'huile dans le carter de 5ieme/MA quand on vidange la BV, la preuve ! Notez l'aspect assez pourri de l'huile de boite) Et la boite finalement déposée !! On attaque maintenant le démontage de la boite ! Il faut d'abord déposer le système de verrouillage principal sur le carter de pignonerie: il faut d'abor déposer la vis de maintient du ressort de verrouillage, puis le ressort et la bille qui sont dessous, puis le boulon de maintient du cylindre d'interdiction et le cylindre d'interdiction. Si on dépose d'un bloc le système de verrouillage (c a d le cylindre d'interdiction avec la bille et le ressort de verrouillage dedans, la bille tombe dans la boite ! Enfin ici on s'en fout car on pourra récupérer facilement cette bille, vu qu'on ouvre complètement la boite. A : vis de maintient du ressort de verrouillage B : vis de maintient du cylindre d'interdiction On verticalise la boite, on dépose les nombreuses vis de maintient du carter de 5ieme/MA, puis on retire le carter de 5ime/MA (il suffit de tirer dessus). Le carter déposé : Et voilà sur quoi on tombe : A : arbre secondaire B : axe de commande de 5ieme et MA C : pignon fixe de MA sur l'arbre intermédiaire D : moyeu de baladeur, baladeur, synchro et fourchette de commande de 5ieme E : pignon libre de 5ieme sur l'arbre intermédiaire F : pignon de renvoi de MA sur l'arbre de renvoi A : axe de commande principal B : pignon fixe de 5ieme sur l'arbre secondaire On attaque ensuite la dépose du carter de pignonerie. Pour cela on dépose les vis de maintient de la plaque alu qui supporte le guide de butée d'embrayage : On dépose la plaque alu et on tombe sur : -le roulement de carter de pignonerie d'arbre intermédiaire (en haut à G) -l'arbre primaire et son gros roulement (au centre) -l'extrémité antérieure de l'axe de commande principal (en bas à droite) On dépose la bague d'arrêt à l'extrémité de l'axe de commande principal, les vis de maintient du carter de pignonerie, et on dépose le carter de pignonerie. Le carter de pigonerie déposé, côté pignonerie....(le roulement d'arbre intermédiaire est resté en place) .......et côté cloche d'embrayage : Les pignons sont mis à nu maintenant, on fixe la boite sur un étau pour faciliter la suite du démontage ! A : axe de commande principal B : pignonerie de 5ieme/MA C : plaque alu intermédiaire D : pignonerie 1iere à 4ieme E : arbre primaire A : pignon d'entraînement de l'arbre intermédiaire sur l'arbre primaire B : pignon libre de 3ieme sur l'arbre secondaire C : pignon libre de 2ieme sur l'arbre secondaire D : pignon libre de 1iere sur l'arbre secondaire A : pignon fixe de MA sur l'arbre intermédiaire B : pignon fixe de 1iere sur l'arbre intermédiaire C : pignon fixe de 2ieme sur l'arbre intermédiaire D : pignon fixe de 3ieme sur l'arbre intermédiaire E : pignon d'entraînement de l'arbre intermédiaire par l'arbre primaire A : mise à l'air de la boite B : doigt de verrouillage sur l'axe de commande principal On retire maintenant les fourchettes et axes de commande. Il faut d'abord chasser au marteau la douille solidarisant le doigt de sélection à l'axe de commande principal. Une fois le doigt désolidarisé, il suffit de tirer dessus pour qu'il vienne. On retire ensuite les fourchettes. Pour l'axe de commande de 5ieme, on chasse au marteau la douille maintenant la fourchette de 5ieme, puis le système de verrouillage de l'axe de commande de 5ieme sur la plaque alu intermédiaire, et on retire le tout. A : roulement d'axe principal sur la plaque alu intermédiaire (l'axe principal a été retiré) B : vis de maintient du ressort et de la bille de verrouillage de l'axe de commande de 5ieme Et la boite sans ses arbres et fourchettes : on y voit un peu plus clair ! Donc sur la photo en dessous, de gauche à droite, on voit : -l'arbre primaire -le roulement d'arbre primaire dans le carter de pignonerie -le pignon d'entraînement de l'arbre intermédiaire sur l'arbre primaire -le baladeur de 4ieme/3ieme sur son moyeu -le pignon libre de 3ieme sur l'arbre secondaire -le pignon libre de 2ieme sur l'arbre secondaire -le baladeur de 1iere/2ieme sur son moyeu -le pignon libre de 1iere sur l'arbre secondaire -la plaque alu intermédiaire Une vue côté arbre intermédiaire : Les pièces dorées de part et d'autre des baladeurs sont les synchros ! Au niveau des pignons de 5ieme/MA, on voit sur la photo du dessous, de gauche à droite : -la plaque alu intermédiaire -le pignon fixe de 5ieme sur l'arbre secondaire -l'anneau de séparation entre le pignon fixe de 5ieme et le pignon de MA sur l'arbre secondaire -le pignon libre de MA sur l'arbre secondaire -le moyeu de baladeur de MA (le baladeur a été retiré en même temps que les fourchettes) -l'extrémité postérieure de l'arbre secondaire, qui rentre dans la boite transfert En dessous on voit le pignon de renvoi de MA sur son arbre Et de l'autre côté, en dessous et en avant de l'arbre secondaire, on voit la partie de l'arbre intermédiaire supportant les pignons de 5ieme/MA, c a d de gauche à droite : -la plaque alu intermédiaire -le pignon libre de 5ieme sur l'arbre intermédiaire -le baladeur de 5ieme sur son moyeu -le pignon fixe de MA sur l'arbre intermédiaire -le roulement d'arbre intermédiaire du carter de 5ieme/MA On dépose maintenant les pignons de 5ieme et MA. On retire à la main le pignon de renvoi de MA (il vient tout seul) On enlève avec un extracteur à griffes fines (F*com U35P par exemple) le roulement en bout d'arbre intermédiaire. Une photo du roulement retiré (flèche blanche un peu biscornue!) : Puis on retire la bague d'arrêt du moyeu du baladeur de MA sur l'arbre secondaire (flèche blanche) : A l'aide d'un extracteur long et costaud, on retire d'un bloc le pignon libre de MA et le moyeu du baladeur de MA sur l'arbre secondaire. Il faut pas mal forcer et chauffer la pièce pour qu'elle daigne se décoller! L'extracteur est bricolé à partir de 3 extracteurs "made in China" achetés dans un camion d'outillage : c'est pas la panacée, mais bon... Et voilà, plus de MA ! Il faut ensuite retirer la bague située entre le pignon libre de MA et le pignon fixe de 5ieme sur l'arbre secondaire. Là aussi, elle était bien coincée! L'extracteur a encore été modifié. Hop, plus de bague : Avec le même extracteur, on retire d'un bloc le pignon libre de 5ieme et son moyeu sur l'arbre intermédiaire. L'arbre de renvoi de MA vient en même temps. Une photo de l'arbre de renvoi et son pignon : On arrive maintenant à la phase la plus critique du démontage ! Il faut dégager les arbres de la plaque alu intermédiaire : pour cela la RTA et le manuel Nissan (encore merci Pierre Grosjean!) disent de poser la boite verticalement dans une presse et d'appuyer en alternance sur l'extrémité postérieure des arbres secondaires et intermédiaire. cela veut dire : -qu'au niveau de l'arbre intermédiaire il faut "décoller" la grosse bague située entre le roulement logé dans la plaque alu intermédiaire et le pignon libre de 5ieme -qu'au niveau de l'arbre secondaire il faut "décoller" en même temps l'arbre de son roulement dans la plaque alu, et le pignon fixe de 5ieme... Le problème c'est que là aussi il faut appuyer comme un dingue pour "décoller" tout ça, et il y a un risque certain de casser la plaque alu qui vaut dans les 150 Euros chez Nissan. J'ai donc décidé de faciliter l'extraction de l'arbre secondaire en enlevant d'abord le pignon de 5ieme avec un système d'appui "maison" fait avec des piquets de grillage .....Et ça a marché! J'ai ensuite remis la boite sur la presse et ai appuyé en alternance sur les arbres comme indiqué par les manuels, tout en ayant fabriqué plusieurs cales pour répartir au max l'appui sur la plaque alu et là : -bonne nouvelle : l'arbre secondaire se décolle sans forcer de son roulement -mauvaise nouvelle : il a fallu chauffer et presser comme un gros malade cette foutue bague sur l'arbre intermédiaire pour qu'elle daigne bouger Finalement, après un moment de stress intense, c'est venu ! Ouf, la plaque alu a tenu le choc, même pas une petite fissure! Et voilà l'arbre secondaire dégagé, et l'arbre intermédiaire avec sa satanée bague déplacée, mais encore dessus : Les arbres primaire et secondaire encore ensemble (plus pour longtemps!) Pour ne pas tenter le diable, je continue l'extraction de la bague de l'arbre intermédiaire avec mon super extracteur chinois ! L'anneau en acier fixé par des boulons autour du gros roulement d'arbre secondaire est la plaque de blocage des roulements sur la plaque alu intermédiaire. La plaque alu saine et sauve, en train de se faire enlever les roulement (la plaque en acier de blocage des roulements a été retirée, bien sûr!) : Et la plaque alu dénudée avec à droite une des cales d'appui : Les arbres, pignons et axes de commande rangés : Il faut maintenant dénuder les arbres de leurs pignons ! L'arbre intermédiaire comporte quelques bagues et petits roulements qui ne nécessitent pas d'être démonté pour la réfection, mais bon je l'ai quand même fait (pour rien) : Pour détacher l'arbre primaire de l'arbre secondaire, il suffit de le déboîter. Et voilà l'arbre primaire seul : On dépose la bague d'arrêt de son roulement, et avec la presse, on dégage ce roulement : On passe ensuite à l'arbre secondaire : on enlève la rondelle de séparation entre le pignon libre de 1iere et le roulement de la plaque alu intermédiaire, avec sa petite bille de blocage qui tombe toute seule (attention à ne pas la perdre!) : Le pignon de 1iere vient tout seul. Ensuite, avec la presse et un décolleur servant d'appui, on dégage d'un bloc le moyeu de 1iere/2ieme et le pignon de 2ieme (il faut un peu forcer, mais bon, là c'est du costaud!) : On retire la bague d'arrêt du pignon libre de 3ieme et avec le décolleur et la presse on dégage d'un bloc le pignon et le moyeu de baladeur de 3ieme/4ieme : Au passage, une photo d'un synchro en laiton (qui fond quand on lui met de l'huile de boite API GL5 ) : Et voilà, l'arbre secondaire est dénudé : une sacré pièce de ferronnerie .......et les pièces démontées et rangées : Ce démontage complet permet d'inspecter les roulements aiguilles des pignons libres qui ne vont pas être changés... On retire ensuite les roulements restés dans les carters de pignonerie, de 5ieme/MA, et on les nettoie... Je suis ensuite parti à la recherche d'un kit de réfection de BV , que j'ai trouvé pour 400 Euros chez Euro4x4parts (pièces origine Nissan), et qui comprend : -les "gros" roulements, c a d les roulements d'arbre secondaire de la plaque alu et du carter de 5ieme/MA, le roulement entre l'arbre primaire et secondaire, le roulement d'arbre primaire, les roulements d'arbre intermédiaire du carter de pignonerie, de la plaque alu et du carter de 5ieme/MA -le roulement aiguille du pignon libre de MA -le joint spi de sortie d'arbre primaire -le joint de la plaque du guide de butée d'embrayage -l'anneau en acier de blocage des roulements sur la plaque alu En comparant l'ancien et le nouvel anneau de blocage, on peut voir pourquoi la boite sifflait et se remplissait de limaille : le roulement d'arbre secondaire tournait dans sa totalité dans son logement et usait l'anneau.... A gauche, le nouveau, et à droite, l'ancien : Maintenant, il n'y a plus qu'à tout nettoyer et remonter!! Montage des nouveaux roulements et anneau de blocage sur la plaque alu : Remontage des arbres sur la plaque alu : Remontage de la bague entre le pignon libre de 5ieme et le roulement sur l'arbre intermédiaire : Les pignons, arbres, fourchettes et axes de commande remontés : Pose de la pâte à joint sur la plaque alu, pour recevoir le carter de pignonerie et ses nouveaux roulements : .....et la boite remontée, avec la boite transfert : Avant de remonter la boite sur la voiture, j'ai changé l'embrayage qui en avait bien besoin (acheté aussi chez Euro4x4parts): le disque était usé jusqu'aux rivets et commençait à "marquer" le mécanisme! Ne pas oublier de remplacer la douille de centrage de l'arbre primaire au centre du volant moteur, qui dans mon cas en avait bien besoin!! (Elle n'est pas fournie dans le kit d'embrayage, il faut l'acheter chez Nissan : 5 Euros environ) Devinez quelle est l'ancienne ? Et voilà, il n'y a plus qu'à remonter la BV/BT sur la voiture, en ayant au préalable parfaitement centré l'embrayage (sinon l'arbre primaire risque de détériorer la douille de centrage). Voilà, j'espère que ça vous aura intéressé! En tout cas, sans les avis et conseils des membres du site (en particulier l'homme aux docs cliquables et volatiles), je ne me serai jamais lancé dans un chantier pareil! Merci encore à tous! Références des pièces du kit : - le joint "papier" entre le carter de pignonerie et la plaque d'où sort l'arbre primaire, au fond de la cloche d'embrayage : pièce d'origine Nissan ref. 32112-G2302 ("gasket front cov.") - le joint spy de sortie d'arbre primaire (diamètre ext 45.5 mm/diam. int 28.6 mm, largeur 8 mm) : pièce Nissan ref. 32114-Y4000 - la plaque de blocage des roulements vissée sur la plaque alu intermédiaire de support des roulements d'arbre secondaire et intermédiaire (un peu rouillée...) ref?? - 2 roulements à 8 billes (diam ext. 90 mm, diam int. 40 mm, larg. 23 mm) avec rainure pour fixation de l'anneau d'arrêt (largeur de la rainure 2,9 mm, profondeur 1.8 mm, plus grande distance entre un bord de la rainure et le bord du roulement opposé : 19.5 mm), avec leur bague d'arrêt (diam ext 96 mm).q Ce sont les gros roulements d'arbre primaire sur le carter de pignonnerie et d'arbre secondaire sur la plaque intermédiaire, il y a marqué dessus "6308N" seulement - 2 roulements à 12 rouleaux NTN 7E-HR 0724. Ce sont les roulements d'arbre intermédiaire au niveau du carter de pignonnerie et de plaque intermédiaire - 1 roulement à 7 billes Nachi 63/22X : roulement d'arbre intermédiaire sur le carter de 5ieme/MA - 2 roulements à petites aiguilles NSK FJL-3220. Ref Nissan : 32203-31G00. Roulements d'arbre secondaire sur le carter de 5ieme/MA - 1 cage à aiguilles sans marque (carcasse: diam ext 37.7 mm, diam int 32.5 mm, larg 26 mm, aiguilles : diam 4 mm). Ref. Nissan : 32272-01G00 2 cages à aiguilles sans marque (carcasse : diam ext 45.7 mm, diam int 42.2 mm, larg 22.1 mm, aiguilles : diam : 2.5mm). Ref Nissan 32248-01G00 ("Bearing Needle") En complément, voici quelques références: 1= 2x Roulements avec jonc se trouvant en bout de l'arbre primaire et sur la plaque intermédiaire. KOYO 6308 N Ref Nissan : 32203-C800B 2= 2x Roulements se trouvant sur la cloche d'embrayage et sur la plaque intermédiaire. NTN 7E-HR 0274 JAPAN Ref Nissan :32219-01G10 3= 1 Roulement en bout d'arbre intermédiaire. NACHI 53/22 C3 JAPAN Ref Nissan : 32219-9020 4= 2x Petits roulements à aiguilles servant à guider l'arbre de commande des synchros se trouvant sur la plaque intermédiaire et sur la cloche d'embrayage. Ref Nissan 32898-01G10 5= Plaque servant à bloquer le roulement sur la plaque alu intermédiaire. Ref Nissan : 32139-VB300 6= Joint de la plaque se trouvant dans la cloche. Ref NISSAN 32112-05U12 7= Joint spi sur l'arbre primaire se trouvant sur la plaque dans la cloche. Ref NISSAN 32114-Y400 Je conseillerai de changer le clip au début de l'arbre primaire qui sert à arrêter le grand roulement car en le sortant on à tendance à le tordre. Il y a plusieurs références en fonction de son épaisseur. 3220401G61 à G65 Épaisseurs : 1.95 1.97 2.03 2.07 2.11 (c) Stephane B.
  44. Récap des différents posts traitant du sujet 1- Une pompe à injection n'est pas un carburateur ! Il n'y a donc pas de vis de richesse ! La vis plombée à l'arrière de la tête sert à régler le limiteur de débit de pleine charge. Son action est antagoniste à celle de la came de LDA. En serrant cette vis, on augmente le débit de pleine charge. 2- La came de LDA d'origine Bosch est volontairement excentrée. Sa rotation permet d'ajuster le débit de Go envoyé aux injecteurs en fonction de la pression de suralimentation. Une touche en acier vient frotter sur le cône de LDA. Plus le cône s'enfonce sous l'effet de la pression turbo et plus cette touche peut reculer et ouvrir le débit. Il est ainsi facile de comprendre que si l'on fait tourner le cône excentré, on modifie la position de la touche de commande du débit. Cette caractéristique permet d'adapter la pompe à différentes configurations de moteur. Donc les Kit LDA, c'est du pipeau ! 3- L'écrou crènelè sous le ressort sert à ajuster la précharge de ce dernier Plus on visse cet écrou et plus on détend le ressort. Si la tension initiale du ressort est moindre, il faudra une pression antagoniste de suralimentation appliquée à la membrane beaucoup plus faible pour pousser le cône de LDA. Il s'ensuit une augmentation du débit dés les basses pression et des prises de régime plus franches accompagnées d'un superbe nuage de fumée noire. 4- En conclusion. Tous ces réglages sont interactifs et extrêmement sensibles. Si vous n'avez pas monté d'intercooler, laissez la pompe tranquille ! Vous ne ferez que transformer votre Troll en fumigène avec un risque de casse par lavage des cylindres. Pour les fondus dans mon genre, procédez par petites valeurs de modif en n'agissant que sur un seul réglage à la fois et en notant et repérant les valeurs initales. Tu déposes membrane et came LDA comme sur les images en repérant soigneusement sa position. Tu la nettoies soigneusement et vérifies l'absence de marques de grippage sur sa partie cylindrique. Tu vérifies que la came coulisse librement dans son logement en appuyant sur la membrane. Tu vérifies que la touche n'a pas trop creusé le cône de LDA à son point de contact. Si c'est le cas tu décaleras de 10° sens anti horaire au remontage. ATTENTION ! INTERDICTION DE TOUCHER A LA COMMANDE D'ACCELERATION QUAND LE LDA EST DEPOSE Tu vérifies que la membrane n'est pas durcie ou craquelée. Si tout est ok, tu peux refermer en ayant levé une partie du doute ! La vis de plein débit, c'est le garde fou ! C'est elle qui va déterminer le débit maxi envoyé aux injecteurs. Le réglage limite, c'est l'apparition des fumées noires en régime de pleine charge continu (grosse montée à fond de cinq par exemple). La rotation de came, c'est le débit sur les phases de charge intermédiaire. Plus le débit est ouvert, plus le moteur est réactif. La encore, la limite est l'apparition de fumées noires permanentes dans les phases d'accélération. L'action sur le ressort modifie le point de mise en action du turbo. Plus le LDA est sensible à la pression, plus l'augmentation de débit intervient tôt. Il s'ensuit une accélération de la turbine anticipée et une poussée très franche. C'est le réglage le plus sensible et le plus spectaculaire. On ne peut toutefois éviter le gros nuage de fumée sur le coup de gaz. Une bonne mise au point, c'est la conjugaison de tous ces réglages. Le mano de pression turbo est alors presque indispensable. Il permet de juger de l'état de charge du moteur en fonction du rapport engagé et de l'action sur la pédale d'accélérateur. Les essais sont à réaliser toujours sur le même parcours pour pouvoir faire des comparaisons valables. C'est très long et fastidieux et chaque changement de configuration influe sur les réglages. (filtre à air, échappement, tarage des injecteurs...etc ). Personnellement, voici mes configuration et réglages : Admission libre avec snorkel orienté en entrée d'air dynamique Intercooler en face avant type Renault Température d'air d'admission au collecteur autour de 40°C Pression de Turbo maxi prise au collecteur 0.860 bars Ligne d'échappement libre avec pot de détente derrière le flexible Sortie latérale en amont de la roue AR. Vis de pleine charge : +3/4 de tour Rotation de came : 50° Ecrou crènelè serré de 11 crans Tarage des injecteurs : 140 bars Début de montée en pression du turbo dés 1600 t/mn. Aucune fumée sauf sur coup de gaz généreux. 2.80 m à l'opacimètre, c'est limite mais ça passe. De toute façon je sais comment l'empêcher de fumer jusqu'à des valeurs non mesurables ! La valeur de l'angle de calage de la came est à lire à partir du point Zéro. La rotation s'effectue de préférence dans le sens horaire. Ce n'est pas une obligation mais plutôt une convention. Pour 180°, le débit est au maximum. Il n'y a pas grand chose à gagner en jouant sur la pompe seule. Si ce n'est de faire fumer et de laver les cylindres ce qui aura pour effet de détruire la segmentation à plus ou moins brève échéance. La meilleure recette reste l'échangeur en face avant. Pour les injecteurs, à 140 bars, on améliore la pulvérisation. C'est une valeur sans danger pour la pompe Normalement, le point "0" sur le disque doit être rigoureusement aligné avec la position la plus excentrée de la came. Ce repère aligné vers l'avant de la pompe correspond au réglage minimal du LDA. C'est le réglage de base et d'origine Bosch. En faisant tourner la membrane, le cône de Lda doit sortir sans EFFORT à un moment ou un autre. dans le cas contraire, la pompe a un gros " PB " Sur la photo on voit très bien l'excentration de la came. Le repère "0" sur la rondelle supérieure de la membrane doit être aligné avec l'excentration maxi de la came. On introduit la came et sa membrane dans la pompe repère "0" vers l'avant aligné avec la nervure du corps. DANS CETTE POSITION, ON EST AU POINT ZERO = DEBIT MINI. On fait ensuite tourner la membrane de la valeur angulaire choisie de préférence et par convention dans le sens horaire pour enrichir. Quand vous ouvrez un robinet vous tournez vers la gauche pour augmenter le débit. Pure logique. En partant du point zéro, le réglage d'origine d'un 60 et situé entre 40° et 45° vers la droite. Ca permettra à ceux qui se sont paumés de retrouver la base ! Pour 180° soit un demi tour, on est au débit maxi. Inutile d'aller plus loin, ni jusque là d'ailleurs ! Bon ! Maintenant que tu as déterminé le point le plus "bombé de la came", tu desserres l'écrou et tu fais tourner la rondelle supérieure de manière à faire coïncider le "0" qui est gravé dessus avec le "plus bombé". Ensuite tu resserres l'écrou. Maintenant tu vas pouvoir te servir de ce repère "0" pour savoir à coup sûr comment est positionnée ta came. Si le "0" est dirigé vers l'avant et aligné avec la nervure, tu es au débit mini ou point zéro. Si le "0" est dirigé vers l'arrière après une rotation de 180°, tu es au débit maxi. Il va maintenant falloir essayer plusieurs positions angulaires sachant que le réglage de base sur une pompe de 60 jamais ouverte se situe entre 40° et 45° . et aussi : http://www.yaronet.com/mirari/get.php?c=314W De: troll_cool A: Pierre GROSJEAN Posté le: 29 Mar 2009 12:19 Sujet: doigt lda bonjour pierre je viens de relire le post lda et me suis aperçu d'un pti truc le doigt ne recule pas pour augmenter l'arrivée gasoil mais il avance vers l'axe et ouvre le tiroir du débit gasoil (donc vers le tableau de bord) et il serait bon de rajouter qu'il faut repérer la marque laissée par le doigt remettre la marque en face du doigt et ajouter 45°/50° en plus du réglage d'origine en tournant à droite ou à gauche par rapport à la bosse (point zéro) la bosse étant la partie de la came qui se rapproche le plus du diamètre extérieur de l'axe voili voilou à mon avis c'est plus simple pour ceux qui ne comprennent pas bien. bonne journée Ajouté le 2 août 2011 par "troll_cool" Pour remettre la LDA (came et roue crantée) à sa position d'origine quand on a trop bidouillé et que l'on est largué par le nombre de crans à droite ou à gauche ...................... il me semble que : 1-en remettant la came à sa position d'origine (trait du pointeau en face de la nervure) 2-visser à fond la roue crantée puis la dévisser de 2 tours 1/2 (soit 36+36+18 = 90 crans) on arrive au réglage de base du patrol mais comme sur la notice il est écrit 2 tours 1/2 à +/- 1 tour (36crans) 3-donc on resserre la roue jusqu'à la limite d'apparition de fumée (essai sur route 2500/3000trm à fond de 5°) puis on desserre de 10/15 crans et là en théorie on a la valeur d'origine de l'écrou crénelé ............ Puis reste à refaire le réglage LDA (en sachant que l'on connait le début de fumée pour la roue crantée reste donc à trouver le bon angle de la came en jouant de 15 en 15°) Cette technique s'applique à ceux qui ont touché uniquement la came et la roue
